ПоделитьсяCVLAN (Customer VLAN) используется для гибкой настройки и сегментации сети. В зависимости от атрибутов пользователя, указанных в RADIUS, клиенту динамически назначается определенный VLAN.
В разделе приведены настройки данного атрибута в локальном RADIUS и настройки при проксировании RADIUS-запросов на сервер NAICE.
Значение VLAN передается в атрибуте Tunnel-Private-Group-Id.
Данная настройка предназначена для Enterprise-авторизации.
Настройка cVLAN на локальном RADIUS WLC
Настройка radius-domain
Предполагается, что основные блоки настройки RADIUS выполнены согласно разделу «Настройка RADIUS» гайда «Построение сети большого офиса».
В данном примере настройка будет начинаться с домена пользователя:
wlc-30(config)# radius-server local wlc-30(config-radius)# domain testUser wlc-30(config-radius-domain)# user Test1 wlc-30(config-radius-user)# password ascii-text password1 wlc-30(config-radius-user)# vlan 115 wlc-30(config-radius-user)# end
#переходим в локальный RADIUS на WLC #создаем домен с именем default #задаем имя пользователя #задаем пароль к нему #указываем VLAN, в который попадет клиент после авторизации
Обратите внимание, что настроенный VLAN, который передаётся в атрибуте Tunnel-Private-Group-Id, будет назначен только пользователю Test1. Клиенты, которые не получат этот атрибут при авторизации, будут выпускаться во VLAN, указанный в профиле SSID.
Настройка SSID
SSID настраивается согласно инструкции «Настройка Enterprise-авторизации» гайда «Построение сети большого офиса».
Если в SSID-profile не указывать VLAN-ID, то клиент, не получивший атрибут cVLAN, будет выпускаться во VLAN управления.
wlc-30(config-wlc)# ssid-profile test_cVlan wlc-30(config-wlc-ssid-profile)#ssid test_cVlan wlc-30(config-wlc-ssid-profile)#radius-profile default-radius wlc-30(config-wlc-ssid-profile)#security-mode WPA2_1X wlc-30(config-wlc-ssid-profile)#vlan-id 116 wlc-30(config-wlc-ssid-profile)#band 5g wlc-30(config-wlc-ssid-profile)#enable wlc-30(config-wlc-ssid-profile)# end
#создаем профиль для конфигурации SSID #указываем название беспроводной сети #указываем профиль настроек RADIUS-сервера, который будет использоваться для авторизации пользователей Wi-Fi #Security mode — режим безопасности доступа к беспроводной сети. Для Enterprise-авторизации выбираем режим WPA2_1X #указываем хотя бы один диапазон, в котором будет работать SSID: 2.4/5 ГГц #активируем профиль SSID
Проверка
wlc-30# show wlc clients MAC User IP User MAC AP Hostname AP SSID Band RSSI AP-Location Username ----------------- --------------- ----------------- ------------------------------ --------------- -------- ------- ----------------- ----------------- ee:ed:a1:77:6f:cf 192.168.2.3 68:13:e2:c2:e7:d0 WEP-30L test_cVlan 5g -34 -31 default-location user1 wlc-30# show mac address-table vlan 115 VID MAC Address Interface Type ----- ------------------ ------------------------------ ------- 115 ee:ed:a1:77:6f:cf softgre 1 Dynamic 2 valid mac entries
Настройка cVLAN в NAICE
- Необходимо настроить проксирование RADIUS-запросов на RADIUS NAICE согласно статье «Настройка проксирования на внешний Radius» руководства по эксплуатации WLC.
- Выполнить настройки SSID согласно пункту 1.3.
Настройка NAICE
- Предполагается, что пользователь RADIUS уже создан согласно инструкции по добавлению пользователя в разделе «Быстрый запуск (Quickstart)» документации NAICE.
Для разрешения настройки выдачи cVLAN необходимо в разделе Администрирование → Сетевые ресурсы → Профили устройств создать/отредактировать профиль устройства, который планируется использовать:

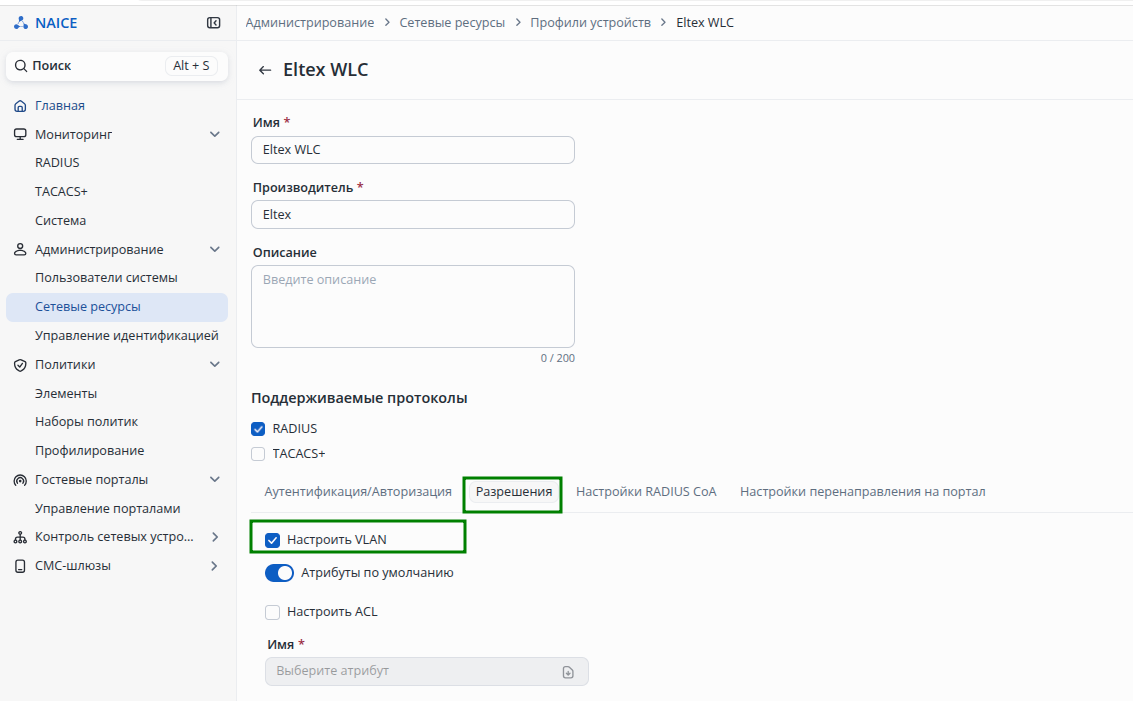

Открыть вкладку «Разрешения»:
- Настроить VLAN — включить возможность упрощенной выдачи VLAN в RADIUS-атрибутах.
После ввода необходимых данных нажать кнопку «Добавить».

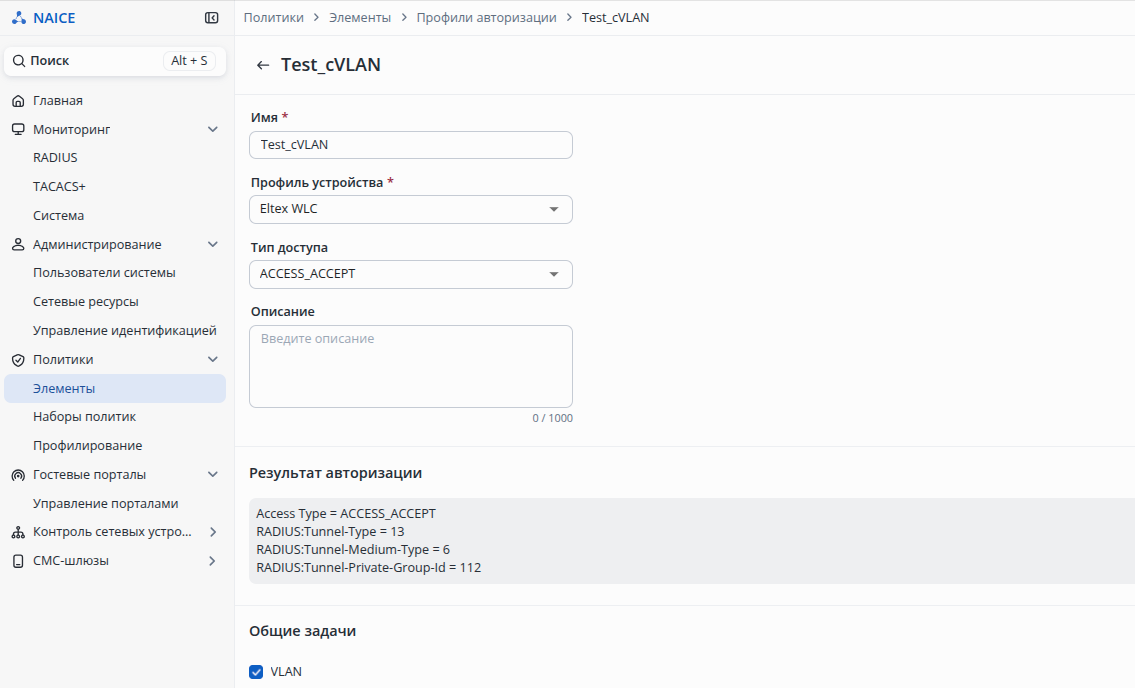

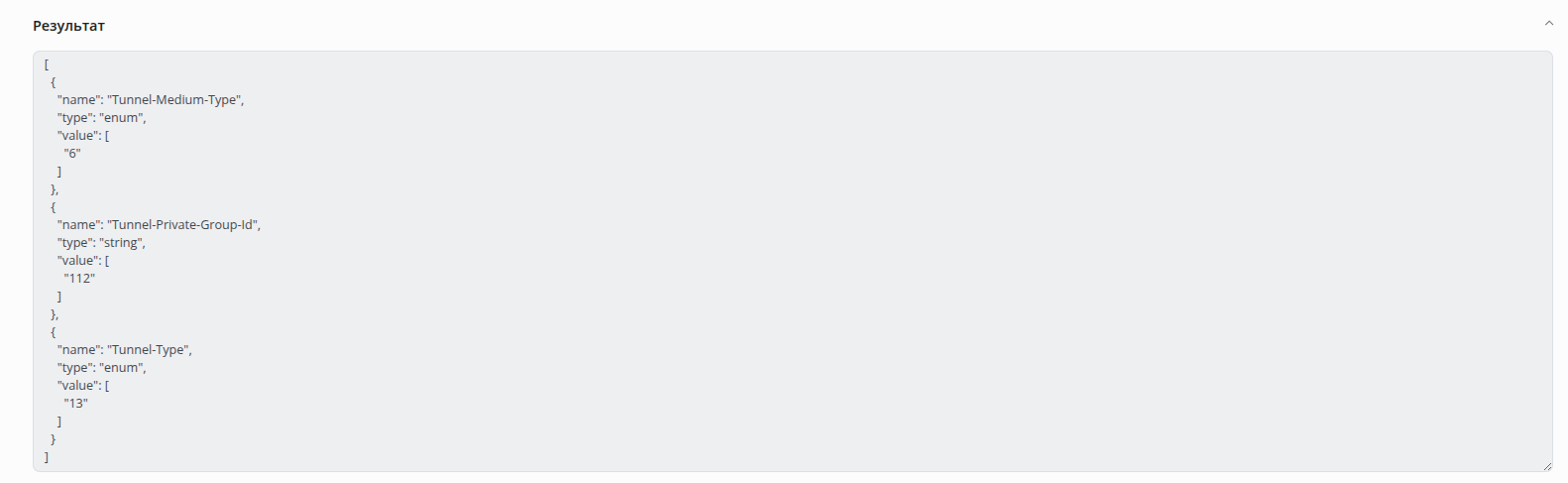

В разделе Политики → Элементы → Профили авторизации требуется создать/отредактировать требуемый профиль авторизации:
- В разделе Политики → Наборы политик выбрать в меню «Доступные протоколы» профиль с протоколом, в котором доступен EAP_PEAP (в примере это RADIUS) и перейти в редактирование

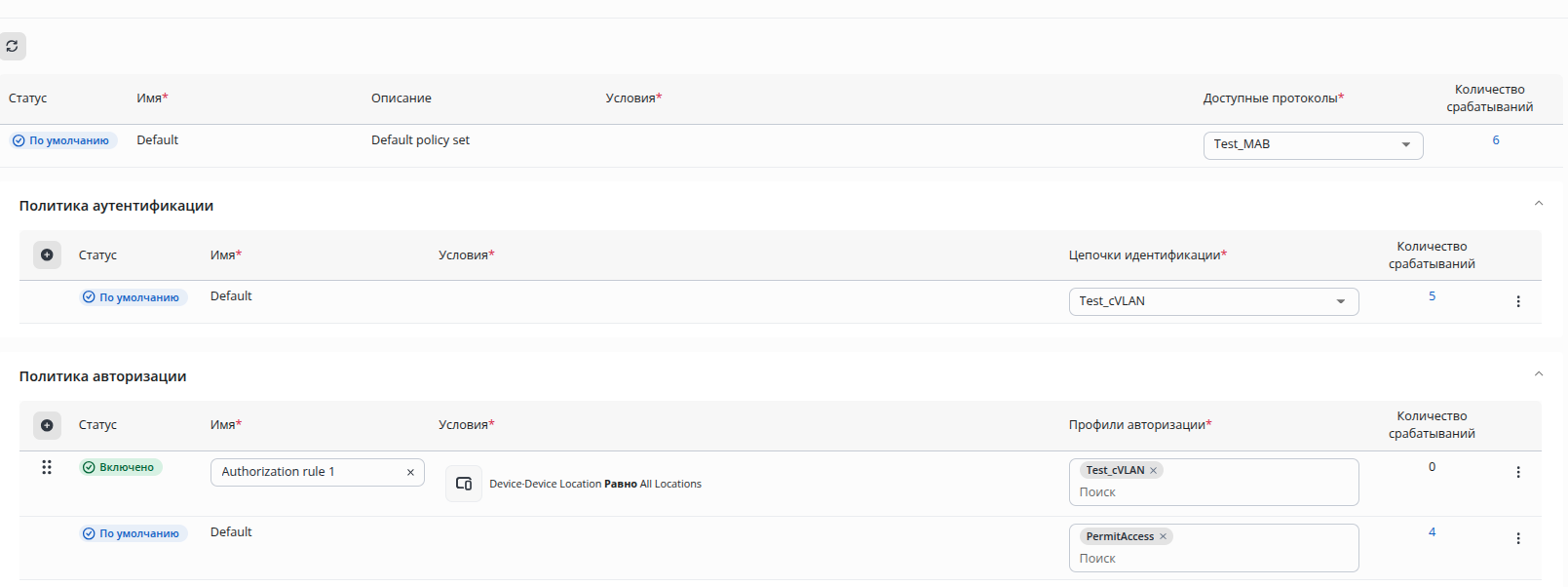

. - Добавить новое правило для политики авторизации:
Имя — имя правила;
Условие — любое подходящее условие. В качестве примера приведено условие по локации сетевого устройства;
Профили — выбрать профиль авторизации из предыдущего шага, где был настроен VLAN.
После добавления необходимых политик нажать «Сохранить» в правом нижнем углу страницы.
Проверка

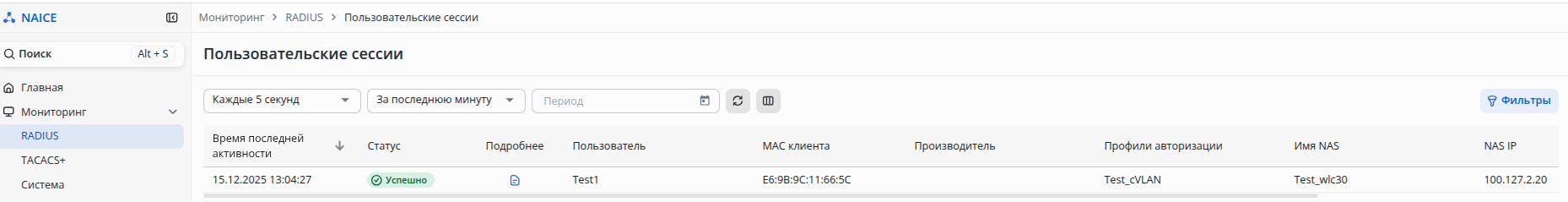

После настройки клиентского подключения и попытки авторизации результат авторизации можно будет увидеть в разделе Мониторинг → RADIUS → Пользовательские сессии.
Все изменения в конфигурации необходимо записать в постоянную память устройства.
wlc-30# commit
Configuration has been successfully applied and saved to flash. Commit timer started, changes will be reverted in 600 seconds. #изменения сохранены, и запущен таймер
wlc-30# confirm
Configuration has been confirmed. Commit timer canceled. #изменения подтверждены и применены
