Введение
Современная ИТ-инфраструктура переросла классическую модель одного машзала. Бизнес требует высокой доступности сервисов, низких задержек и надежности. Для решения этих задач строят дополнительные географически разнесенные ЦОДы. Ключевая задача — в объединении всех ЦОД в одну логическую структуру.
Цель
Цель данного руководства — показать вариант подключения географически разнесенных центров обработки данных.
Примечания и предупреждения
Подсказки содержат небольшие пояснения, помогающие быстрее освоить работу с оборудованием, или дополнительную информацию.
Примечания содержат важную информацию о настройке оборудования.
Предупреждения информируют пользователя о ситуациях, которые могут нанести вред, привести к некорректной работе системы или потере данных.
Глоссарий
DC GW — Data Center Gateway
ЦОД — Центр обработки данных

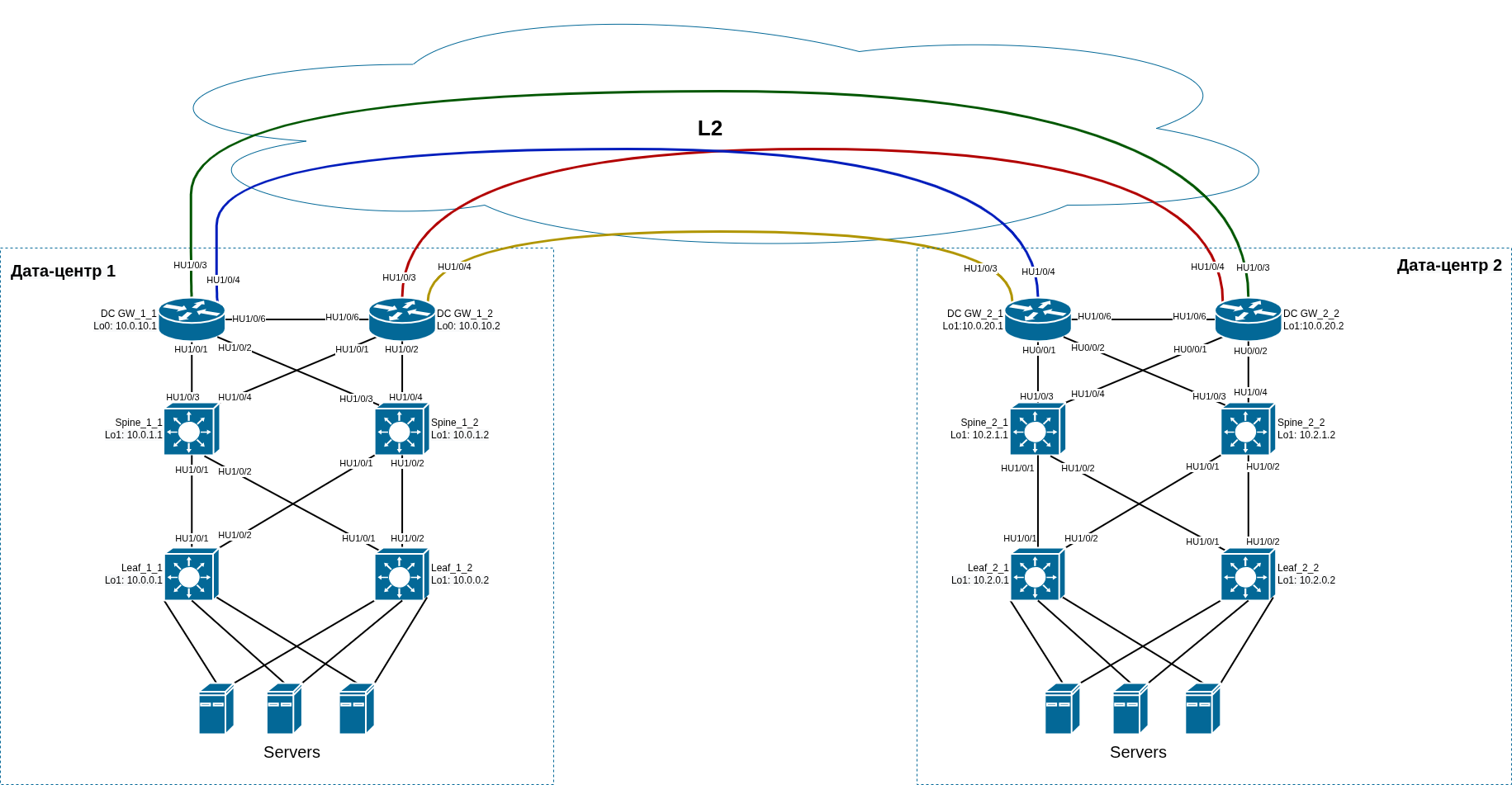

Предлагаемая схема сети

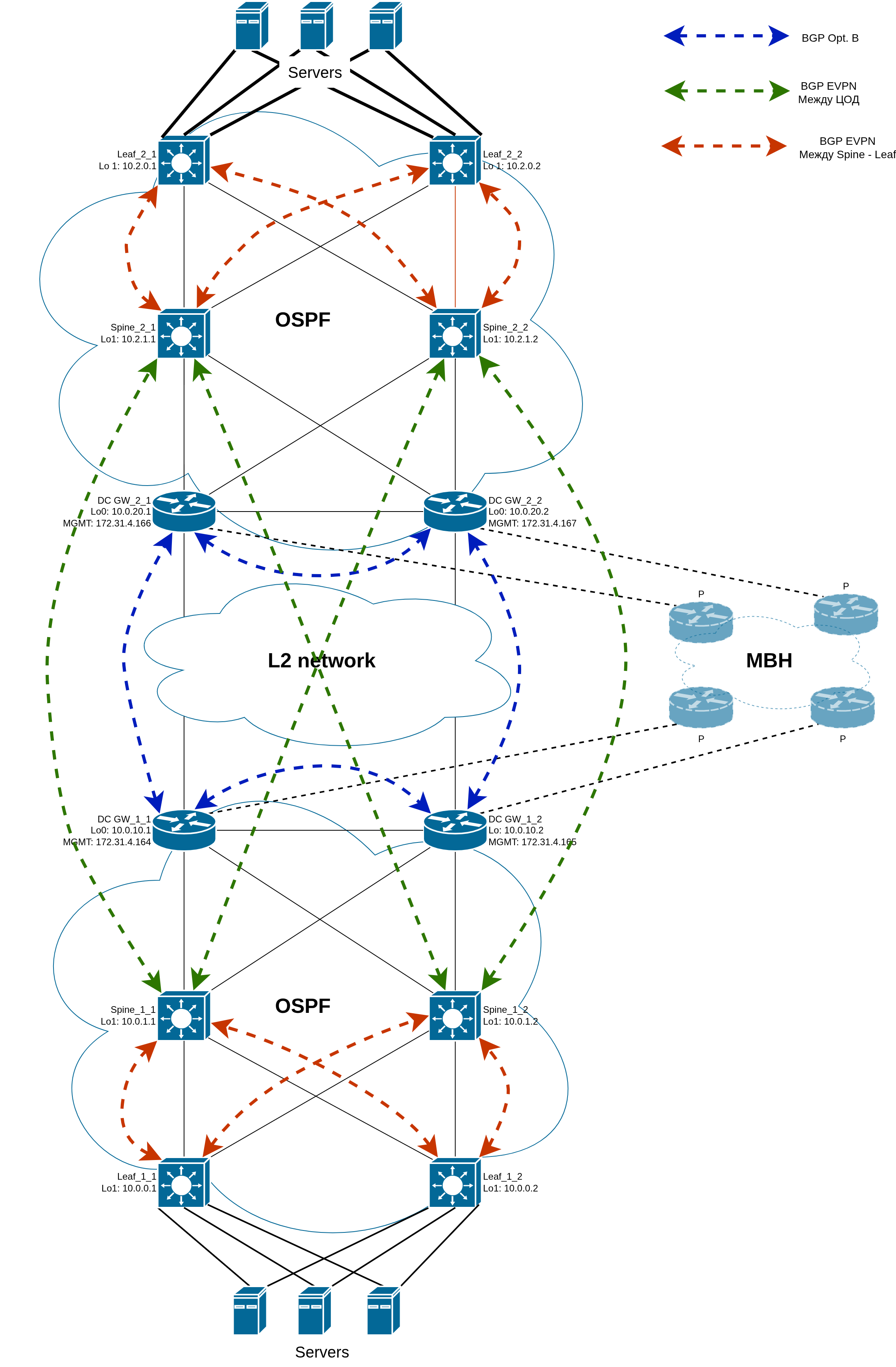

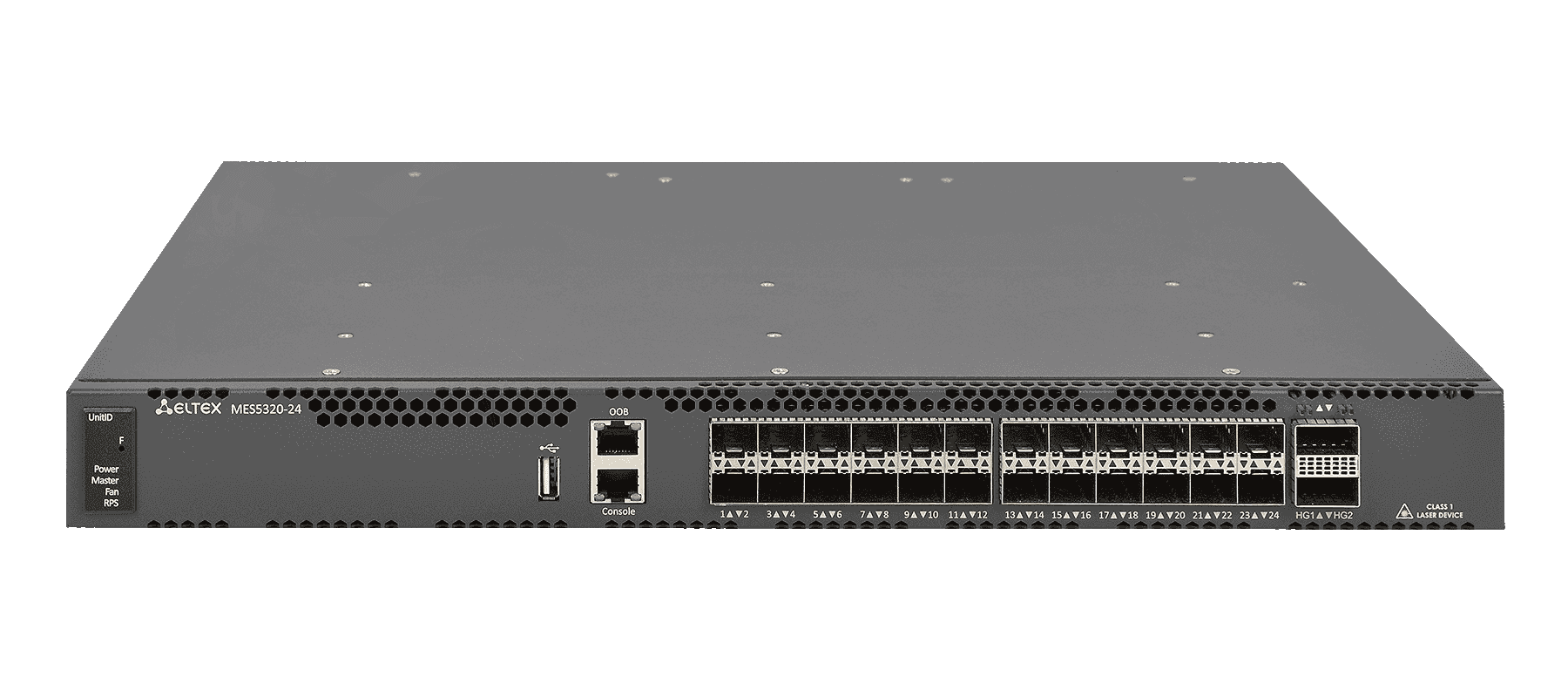

Приведенная ниже схема представляет собой вариант подключения между собой площадок ЦОД, где в каждом ЦОД применена классическая схема IP-фабрики, построенная с использованием архитектуры Spine-Leaf.

Устройства уровня DC GW выполняют роль пограничного маршрутизатора, где основная задача состоит в объединении нескольких дата-центров и предоставлении доступа во внешнюю сеть.

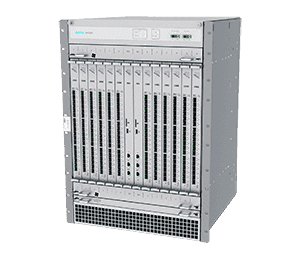

В качестве устройств DC GW будут использоваться маршрутизаторы ME. В приведенных примерах конфигурации и выводах диагностической информации используются маршрутизаторы ME5210S, но также может использоваться любой другой маршрутизатор из данной линейки в зависимости от поставленной задачи.
В схеме используются следующие протоколы и технологии:
- Для обеспечения связности между устройствами в качестве IGP используется протокол ISIS.
- Для построения L2VPN- и L3VPN-сервисов используется в качестве транспорта MPLS LDP.
Для распространения маршрутов, сервисных меток используется протокол BGP.
В настройках BGP используется address-family vpnv4 unicast.
Ниже дополнительно рассмотрен пример использования EVPN/VXLAN.
Пример конфигурации оборудования и проверка работоспособности

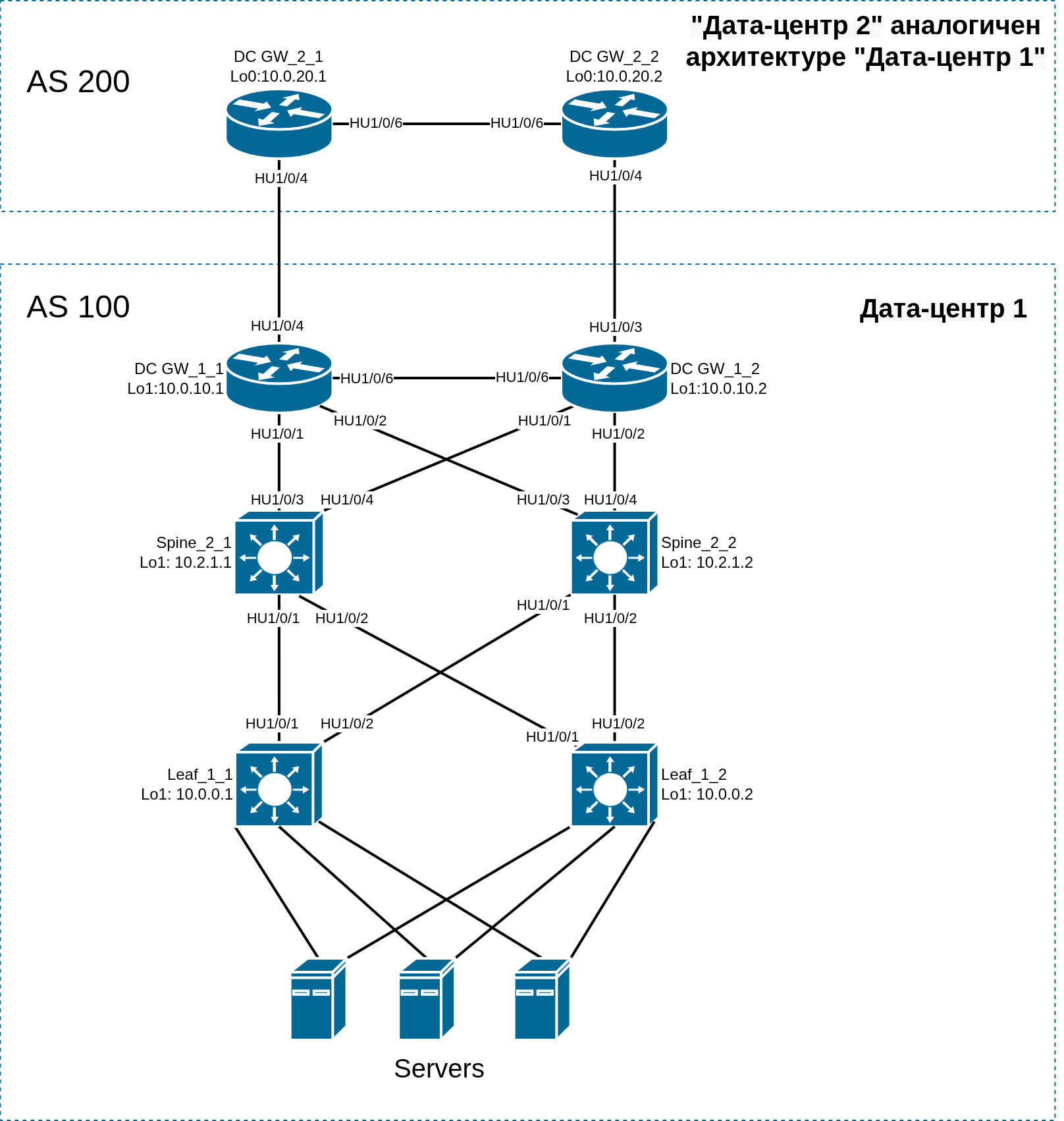

Упрощенная исходная схема:

Линковочные сети:
Spine_1-Leaf_1: 172.16.1.0/30
Spine_1-Leaf_2: 172.16.2.0/30
Spine_2-Leaf_1: 172.16.1.4/30
Spine_2-Leaf_2: 172.16.2.4/30
DC_GW_1_1-Spine_1_1: 172.16.1.8/30
DC_GW_1_1-Spine_1_2: 172.16.2.8/30
DC_GW_1_2-Spine_1_1: 172.16.1.12/30
DC_GW_1_2-Spine_1_2: 172.16.2.12/30
DC_GW_1_1-DC_GW_1_2: 172.16.3.0/30
DC_GW_1_1-DC_GW_2_1: 172.16.3.4/30
DC_GW_1_2-DC_GW_2_2: 172.16.3.8/30
DC_GW_2_1-DC_GW_2_2: 172.16.3.12/30
Конфигурирование протокола ISIS
Пример настройки ISIS на маршрутизаторе DC_GW_1_1:
router isis test
interface loopback 0
address-family ipv4 unicast
exit
passive
exit
interface tengigabitethernet 0/0/1
address-family ipv4 unicast
bfd fast-detect
exit
level level-1
exit
point-to-point
exit
interface tengigabitethernet 0/0/3
address-family ipv4 unicast
bfd fast-detect
exit
level level-1
exit
point-to-point
exit
host-name R5_23_5_DC_GW_1_1
level level-1
exit
net 49.0001.0000.0000.0011.00
exitАналогично настраиваются остальные маршрутизаторы: DC_GW_1_2, DC_GW_2_1, DC_GW_2_2.
Конфигурирование BGP
Для обмена маршрутной информацией между маршрутизаторами DC_GW используется протокол BGP.
Для обмена L3VPN-маршрутами между автономными системами используется inter-AS Option B.

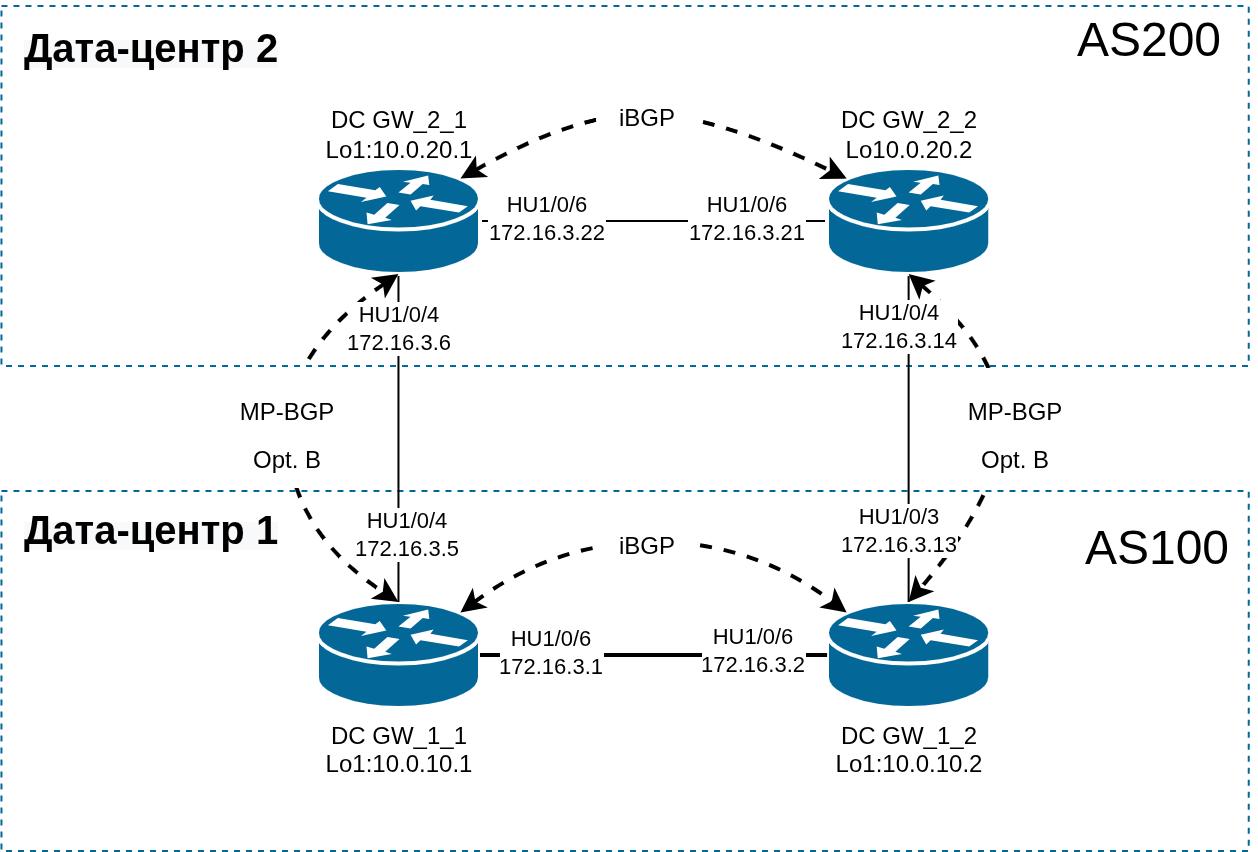

На схеме представлена конфигурация iBGP между маршрутизаторами DC_GW и стык с соседней AS по Opt. B:

Пример конфигурации iBGP между маршрутизаторами DC-GW и стыка с соседней AS по Opt. B:
| DC_GW_1_1 | DC_GW_1_2 |
|---|---|
router bgp 100
address-family vpnv4 unicast
accept-nonexistent-rt-paths <=== Команда позволяет принимать VPN маршруты по протоколу BGP
для несуществующих на устройстве экземпляров vrf.
exit
bgp router-id 10.0.10.1
neighbor 10.0.10.2
address-family vpnv4 unicast
exit
remote-as 100
send-community
send-community-ext
update-source 10.0.10.1
exit
neighbor 172.16.3.6
address-family vpnv4 unicast
route-map out out
exit
remote-as 200
send-community
send-community-ext
exit
exit | router bgp 100
address-family vpnv4 unicast
accept-nonexistent-rt-paths
exit
bgp router-id 10.0.10.2
neighbor 10.0.10.1
address-family vpnv4 unicast
exit
remote-as 100
send-community
send-community-ext
update-source 10.0.10.2
exit
neighbor 172.16.3.14
address-family vpnv4 unicast
route-map out out
exit
remote-as 200
send-community
send-community-ext
exit
exit |
Аналогично настраивается BGP на маршрутизаторах из AS 200 DC_GW_2_1 и DC_GW_2_2.
Проверка состояния BGP-сессий:
0/ME5210S:DC_GW_1_1# show bgp vpnv4 unicast summary BGP router identifier 10.0.10.1, local AS number 100 Graceful Restart is disabled BGP table state: active Neighbor AS MsgRcvd MsgSent Up/Down St/PfxRcd -------------------------- ----------- ------------- ------------- ---------- ------------- 10.0.10.2 100 5 6 00h01m40s 0 172.16.3.6 200 6 7 00h01m40s 0 Total entries: 2
Проверка сессии до соседа 172.16.3.6 :
0/ME5210S:DC_GW_1_1# show bgp vpnv4 unicast neighbors 172.16.3.6
Tue May 19 07:17:11 2026
BGP router identifier 10.0.10.1, local AS number 100
BGP neighbor is 172.16.3.6
Description:
Remote AS 200, local AS 100, external link
Remote router ID 10.0.20.1
BGP STATE: established, LAST EVENT: recv-update
Last read: 00h00m16s, Last update: 00h00m16s
Hold time is 180 secs, keepalive interval is 60 secs
Configured hold time is 180 secs, keepalive interval is 60 secs
Last error seen is none
Last error received is 0000 (Code: "None", subcode: "None"), never ago
Last error sent is 0000 (Code: "None", subcode: "None"), never ago
Peer uptime is 00h00m16s
Connections established: 1, retried: 1; Connect-retry timer: 120
Local socket: 172.16.3.5:179, remote: 172.16.3.6:46330
Session authentication: disabled
ORF entry count is 0
Graceful restart is aware-only
Stale path timeout time is 200 secs
Restart time is 00h00m00s secs
'idle' hold time is 0 millisecs
Route refresh messages: sent 0, received 0
BFD status: not-required
BFD desired: false
Confederation member: false
Reflector client: non-client
Peer group: not set
Peer group description:
Enforcing first AS: enable
Established trap is true
Backward trap is true
TCP open mode: active
BGP neighbor may be up to 1 hops away
Capabilities sent: mp-ipv4-vpn route-refresh graceful-restart route-refresh-cisco four-octet-as enhanced-route-refresh
Capabilities received: mp-ipv4-vpn route-refresh graceful-restart route-refresh-cisco four-octet-as mp-l2vpn-vpls enhanced-route-refresh
Capabilities negotiated: mp-ipv4-vpn route-refresh graceful-restart route-refresh-cisco four-octet-as enhanced-route-refresh
Maximum prefixes allowed: 0; Restart interval: 90 secs; Notification threshold: 75%; Action: warn
Prefixes 0 received, 0 in out rib, 0 advertised
Open msg: received 1, transmitted 2
Notification msg: received 0, transmitted 0
Update msg: received 1, transmitted 1
Keepalives msg: received 1, transmitted 1
Refresh msg: received 0, transmitted 0
Total msg: received 3, transmitted 4
Address Family: VPNv4 Unicast
Status: enabled, state established
Update group: 0
Reflector client: non-client
Count of local AS allowed in received route: 0
Advertisement interval: 0 sec
AS-origination interval: 30 sec
Withdraw interval: 30 sec
ORF capability: none
Nexthop calculation: enabled
Inbound soft-reconfiguration: disabled
Route-map name: not applied for import, "out" for export
In prefixes: 33, 0 RIB stored for peer, 0 accepted, 0 rejected, 0 active
Denied: 0 policed, 0 martians, 0 looped AS, 0 bad nexthop, 0 AS length, 0 community, 0 locally originated
Out prefixes: 37, 0 advertised, 4 denied
In Adj-RIB-In: 0 local RIB, 0 bests paths
Flapped: 0, 0 suppressed, 0 historical
Withdrawn: 0 input, 0 output, 0 explicit input, 0 explicit outputКонфигурирование услуг L2VPN и L3VPN
Пример 1
В данном примере описывается создание L3VPN-сервисов.
Терминация сервисов будет на устройствах Spine. Следовательно, необходимо поднять BGP-сессию между DC_GW и Spine для каждого сервиса. Также между коммутаторами Spine необходимо поднять VRRP для резервирования шлюза. Коммутаторы Leaf будут использованы в качестве L2.
Конфигурация одного сервиса:
Создание сервиса vrf USER1.
| DC_GW_1_1 | DC_GW_1_2 |
|---|---|
vrf USER1 description L3VPN export route-target 200:1 import route-target 200:1 rd 10.0.10.1:100 exit | vrf USER1 description L3VPN export route-target 200:1 import route-target 200:1 rd 10.0.10.2:100 exit |

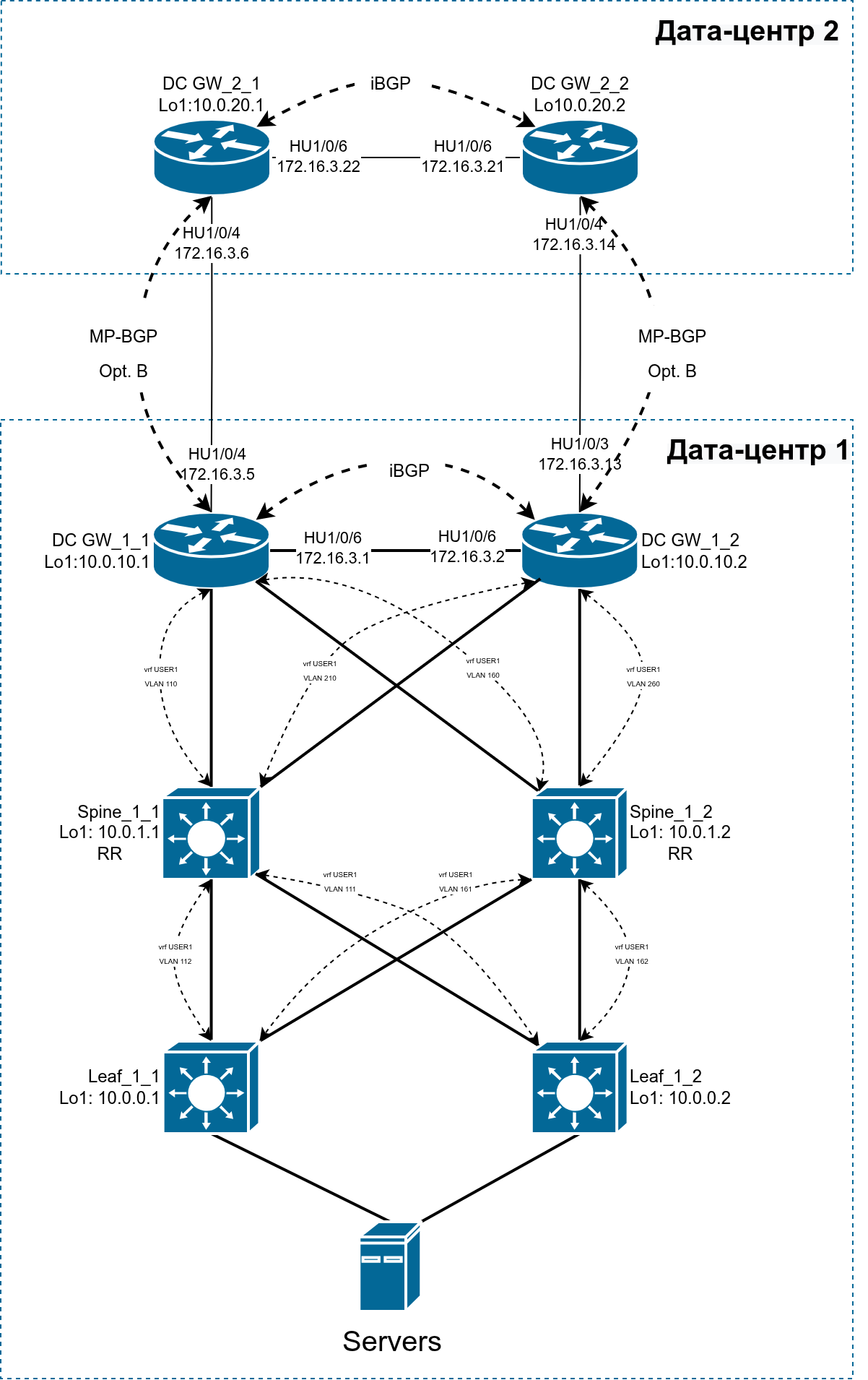

Для наглядности на схеме отображено логическое подключение BGP и выделен L2-сегмент:

Конфигурация BGP на DC_GW_1_1 и DC_GW_1_2:
| DC_GW_1_1 | DC_GW_1_2 |
|---|---|
| Привязка ранее созданных vrf к интерфейсам. | |
interface hundredgigabitethernet 0/0/1.100 encapsulation outer-vid 100 ipv4 address 172.16.2.1/30 vrf USER1 exit interface hundredgigabitethernet 0/0/2.150 encapsulation outer-vid 150 ipv4 address 172.16.2.5/30 vrf USER1 exit | interface hundredgigabitethernet 0/0/1.200 encapsulation outer-vid 200 ipv4 address 172.16.2.9/30 vrf USER1 exit interface hundredgigabitethernet 0/0/2.250 encapsulation outer-vid 250 ipv4 address 172.16.2.13/30 vrf USER1 exit |
router bgp 100
address-family vpnv4 unicast
accept-nonexistent-rt-paths
exit
bgp router-id 10.0.10.1
vrf USER1
neighbor 172.16.2.2
address-family ipv4 unicast
next-hop-self
exit
remote-as 100
update-source 172.16.2.1
exit
neighbor 172.16.2.6
address-family ipv4 unicast
next-hop-self
exit
remote-as 100
update-source 172.16.2.5
exit
exit
exit | router bgp 100
address-family vpnv4 unicast
accept-nonexistent-rt-paths
exit
bgp router-id 10.0.10.2
vrf USER1
neighbor 172.16.2.10
address-family ipv4 unicast
next-hop-self
exit
remote-as 100
update-source 172.16.2.9
exit
neighbor 172.16.2.14
address-family ipv4 unicast
next-hop-self
exit
remote-as 100
update-source 172.16.2.13
exit
exit
exit |
Конфигурация BGP со стороны Spine_1_1 и Spine_1_2:
| SPINE_1_1 | SPINE_1_2 |
|---|---|
ip vrf USER1 exit interface vlan 100 ip vrf USER1 ip address 172.16.2.2 255.255.255.252 exit interface vlan 200 ip vrf USER1 ip address 172.16.2.10 255.255.255.252 exit router bgp 100 bgp router-id 10.0.1.1 address-family ipv4 unicast exit ! vrf USER1 address-family ipv4 unicast exit ! neighbor 172.16.2.1 remote-as 100 update-source vlan 100 address-family ipv4 unicast exit exit ! neighbor 172.16.2.9 remote-as 100 update-source vlan 200 address-family ipv4 unicast exit exit exit exit | ip vrf USER1 exit interface vlan 150 ip vrf USER1 ip address 172.16.2.6 255.255.255.252 exit interface vlan 250 ip vrf USER1 ip address 172.16.2.14 255.255.255.252 exit router bgp 100 bgp router-id 10.0.1.2 address-family ipv4 unicast exit ! vrf USER1 address-family ipv4 unicast exit ! neighbor 172.16.2.5 remote-as 100 update-source vlan 150 address-family ipv4 unicast exit exit ! neighbor 172.16.2.13 remote-as 100 update-source vlan 250 address-family ipv4 unicast exit exit exit exit |
Проверка успешности поднятия BGP-сессии:
0/ME5210S:DC_GW_1_1# show bgp vrf USER1 summary BGP router identifier 10.0.10.1, vrf USER1, local AS number 100 Graceful Restart is disabled BGP table state: active Tx packets DSCP/PCP/MPLS-EXP fields: 48/7/6 Neighbor AS MsgRcvd MsgSent Up/Down St/PfxRcd -------------------------- ----------- ------------- ------------- ---------- ------------- 172.16.2.2 100 2 4 00h00m22s 0 172.16.2.6 100 2 4 00h00m22s 0 Total entries: 2
Конфигурация коммутаторов Leaf_1_1 и Leaf_1_2 не приведена. Данные устройства настроены в режиме L2.
Далее необходимо затерминировать сервис на коммутаторах Spine. Для обеспечения резервирования также необходимо настроить VRRP:
| SPINE_1_1 | SPINE_1_2 |
|---|---|
interface vlan 101 ip vrf USER1 ip address 192.168.1.2 255.255.255.0 vrrp 1 ip 192.168.1.1 no vrrp 1 shutdown no vrrp 1 preempt vrrp 1 priority 101 exit | interface vlan 101 ip vrf USER1 ip address 192.168.1.3 255.255.255.0 vrrp 1 ip 192.168.1.1 no vrrp 1 shutdown no vrrp 1 preempt vrrp 1 priority 99 exit |
Проверка состояния VRRP:
| SPINE_1_1 | SPINE_1_2 |
|---|---|
SPINE_1_1#show vrrp Interface: vlan 101 Virtual Router 1 Virtual Router name Supported version VRRPv2 Checksum calculation mode with pseudo-header State is Master Accept control is DROP Virtual IP adresses are 192.168.1.1 Source IP address is 192.168.1.2(default) Virtual MAC address is 00:00:5e:00:01:01 Advertisement interval is 1.000 sec Preemption disabled Priority is 101 Tracking is disabled Master Router is 192.168.1.2(local), priority is 101 Master Advertisement interval is 1.000 sec Master Down Interval is 3.600 sec Skew Time is 0.605 sec Active-Active disabled | SPINE_1_2#show vrrp Interface: vlan 101 Virtual Router 1 Virtual Router name Supported version VRRPv2 Checksum calculation mode with pseudo-header State is Backup Accept control is DROP Virtual IP adresses are 192.168.1.1 Source IP address is 192.168.1.3(default) Virtual MAC address is 00:00:5e:00:01:01 Advertisement interval is 1.000 sec Preemption disabled Priority is 99 Tracking is disabled Master Router is 192.168.1.2, priority is 101 Master Advertisement interval is 1.000 sec Master Down Interval is 3.610 sec Skew Time is 0.613 sec Active-Active disabled |
Далее необходимо выполнить редистрибуцию данной сети в BGP, а также настроить route-map для фильтрации маршрутов:
| SPINE_1_1 | SPINE_1_2 |
|---|---|
route-map map 1 permit match ip address prefix-list loc exit ip prefix-list loc seq 5 permit 192.168.1.0/24 router bgp 100 vrf USER1 address-family ipv4 unicast redistribute connected route-map map exit exit exit | route-map map 1 permit match ip address prefix-list loc exit ip prefix-list loc seq 5 permit 192.168.1.0/24 router bgp 100 vrf USER1 address-family ipv4 unicast redistribute connected route-map map exit exit exit |
Проверка маршрутов на маршрутизаторе DC_GW_1_1:
0/ME5210S:DC_GW_1_1# show bgp vrf USER1 Tue May 26 09:32:46 2026 BGP router identifier 10.0.10.1, vrf USER1, local AS number 100 Graceful Restart is disabled BGP table state: active Tx packets DSCP/PCP/MPLS-EXP fields: 48/7/6 Status codes: d damped, h history, > best, b backup, S stale, * active, u untracked, i internal Origin codes: i igp, e egp, n none Network Next hop Metric LocPrf Weight Path ------------------------ ---------------- ------- ------- ------- ----- > 172.16.2.8/30 10.0.10.2 0 100 32768 ? > 172.16.2.12/30 10.0.10.2 0 100 32768 ? > 192.168.0.0/24 172.16.3.6 0 100 32768 200 ? *>i 192.168.1.0/24 172.16.2.6 0 100 0 ? * i 192.168.1.0/24 172.16.2.2 0 100 0 ? Total entries: 5
Проверка маршрутов, получаемых из соседней AS:
0/ME5210S:DC_GW_1_1# show bgp vpnv4 unicast Tue May 26 09:37:50 2026 BGP router identifier 10.0.10.1, local AS number 100 Graceful Restart is disabled BGP table state: active Status codes: d damped, h history, > best, b backup, S stale, * active, u untracked, i internal Origin codes: i igp, e egp, ? incomplete Route Distinguisher IP Prefix Next hop Metric Rcvd/Lcl label LocPrf Weight Path -------------------------- --------------------- ---------------- ------- --------------- ------- ------- ----- u> 10.0.10.1:100 172.16.2.0/30 0 -/35 100 32768 ? u> 10.0.10.1:100 172.16.2.4/30 0 -/35 100 32768 ? u> 10.0.10.1:100 192.168.1.0/24 0 -/35 100 32768 ? u>i 10.0.10.2:100 172.16.2.8/30 10.0.10.2 0 24/41 100 0 ? u>i 10.0.10.2:100 172.16.2.12/30 10.0.10.2 0 24/41 100 0 ? u>i 10.0.10.2:100 192.168.1.0/24 10.0.10.2 0 24/41 100 0 ? u> 10.0.20.1:200 192.168.0.0/24 172.16.3.6 0 24/42 100 0 200 ? u i 10.0.20.1:200 192.168.0.0/24 172.16.3.14 0 89/- 100 0 200 ? u> 10.0.20.2:200 192.168.0.0/24 172.16.3.6 0 25/43 100 0 200 ? u i 10.0.20.2:200 192.168.0.0/24 172.16.3.14 0 90/- 100 0 200 ? Total entries: 10
На коммутаторах Spine:
SPINE_1_1 | SPINE_2_1 |
|---|---|
SPINE_1_1#show ip route vrf USER1
Maximum Parallel Paths: 1 (1 after reset)
Load balancing: src-dst-mac-ip
IP Forwarding: enabled
Codes: > - best, C - connected, S - static,
R - RIP,
O - OSPF intra-area, OIA - OSPF inter-area,
OE1 - OSPF external 1, OE2 - OSPF external 2,
B - BGP, i - IS-IS, L1 - IS-IS level-1,
P - PBR
L2 - IS-IS level-2, ia - IS-IS inter area
[d/m]: d - route's distance, m - route's metric
C 172.16.2.0/30 is directly connected, vlan 100
B 172.16.2.4/30 [200/0] via 172.16.2.9, 01:43:59, vlan 200
C 172.16.2.8/30 is directly connected, vlan 200
B 172.16.2.12/30 [200/0] via 172.16.2.1, 01:44:00, vlan 100
B 192.168.0.0/24 [200/0] via 172.16.2.1, 00:25:13, vlan 100
C 192.168.1.0/24 is directly connected, vlan 101 | SPINE_2_1#show ip route vrf USER1
Maximum Parallel Paths: 1 (1 after reset)
Load balancing: src-dst-mac-ip
IP Forwarding: enabled
Codes: > - best, C - connected, S - static,
R - RIP,
O - OSPF intra-area, OIA - OSPF inter-area,
OE1 - OSPF external 1, OE2 - OSPF external 2,
B - BGP, i - IS-IS, L1 - IS-IS level-1,
P - PBR
L2 - IS-IS level-2, ia - IS-IS inter area
[d/m]: d - route's distance, m - route's metric
C 172.16.2.16/30 is directly connected, vlan 100
B 172.16.2.20/30 [200/0] via 172.16.2.25, 00:23:37, vlan 200
C 172.16.2.24/30 is directly connected, vlan 200
B 172.16.2.28/30 [200/0] via 172.16.2.17, 00:49:43, vlan 100
C 192.168.0.0/24 is directly connected, vlan 101
B 192.168.1.0/24 [200/0] via 172.16.2.17, 00:49:43, vlan 100 |
Проверка доступности сервисов с коммутатора Leaf_1_1.
LEAF_1_1#ping 192.168.0.5 source 192.168.1.5 Pinging 192.168.0.5 with 18 bytes of data: 18 bytes from 192.168.0.5: icmp_seq=1. time=0 ms 18 bytes from 192.168.0.5: icmp_seq=2. time=0 ms 18 bytes from 192.168.0.5: icmp_seq=3. time=0 ms 18 bytes from 192.168.0.5: icmp_seq=4. time=0 ms ----192.168.0.5 PING Statistics---- 4 packets transmitted, 4 packets received, 0% packet loss round-trip (ms) min/avg/max = 0/0/0 LEAF_1_1#
Пример 2
В данном примере описывается создание L3VPN-сервисов.

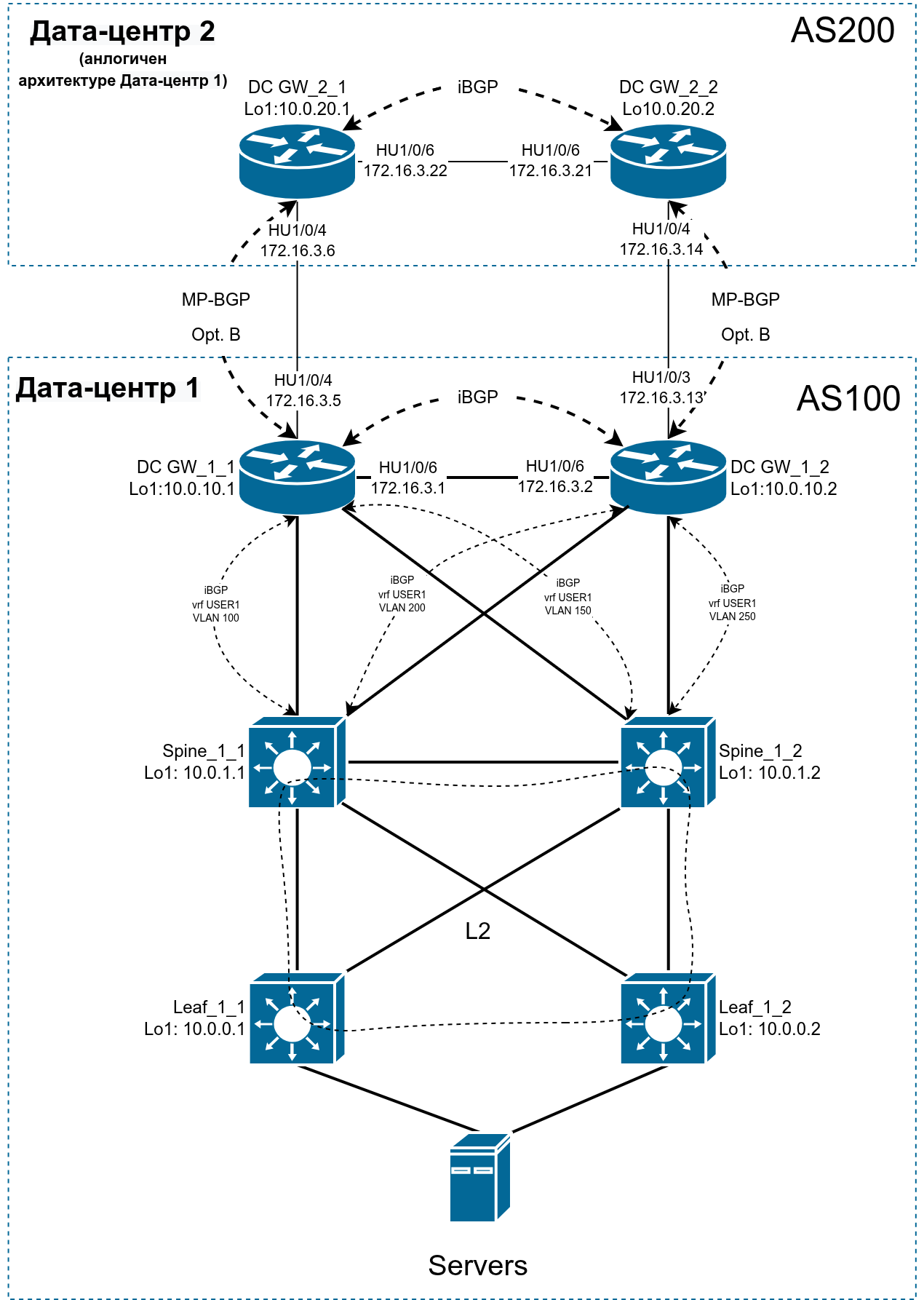

Терминация сервисов будет на коммутаторах Leaf. Для обеспечения связности между устройствами Leaf, Spine, DC_GW используется протокол BGP. Схема логического взаимодействия приведена ниже.

Настройка BGP на коммутаторах Spine:
| SPINE_1_1 | SPINE_1_2 |
|---|---|
router bgp 100 bgp router-id 10.0.1.1 address-family ipv4 unicast exit ! address-family l2vpn evpn exit ! peer-group LEAF remote-as 100 update-source loopback 1 fall-over bfd route-reflector-client exit ! neighbor 10.0.0.1 peer-group LEAF address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.0.0.2 peer-group LEAF address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.2.1.1 remote-as 200 update-source loopback 1 ebgp-multihop address-family ipv4 unicast exit ! address-family l2vpn evpn next-hop-unchanged exit exit ! neighbor 10.2.1.2 remote-as 200 update-source loopback 1 ebgp-multihop address-family ipv4 unicast exit ! address-family l2vpn evpn next-hop-unchanged exit exit ! vrf USER1 address-family ipv4 unicast redistribute connected exit ! neighbor 110.0.1.1 remote-as 100 update-source vlan 110 soft-reconfiguration inbound address-family ipv4 unicast exit exit ! neighbor 110.0.2.2 remote-as 100 update-source vlan 111 route-reflector-client soft-reconfiguration inbound address-family ipv4 unicast exit exit ! neighbor 110.0.3.2 remote-as 100 update-source vlan 112 route-reflector-client soft-reconfiguration inbound address-family ipv4 unicast exit exit ! neighbor 110.0.4.1 remote-as 100 update-source vlan 210 soft-reconfiguration inbound address-family ipv4 unicast exit exit exit exit | router bgp 100 bgp router-id 10.0.1.2 address-family ipv4 unicast exit ! address-family l2vpn evpn exit ! peer-group LEAF remote-as 100 update-source loopback 1 fall-over bfd route-reflector-client exit ! neighbor 10.0.0.1 peer-group LEAF address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.0.0.2 peer-group LEAF address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.2.1.1 remote-as 200 update-source loopback 1 ebgp-multihop address-family ipv4 unicast exit ! address-family l2vpn evpn next-hop-unchanged exit exit ! neighbor 10.2.1.2 remote-as 200 update-source loopback 1 ebgp-multihop address-family ipv4 unicast exit ! address-family l2vpn evpn next-hop-unchanged exit exit ! vrf USER1 address-family ipv4 unicast redistribute connected exit ! neighbor 160.0.0.1 remote-as 100 update-source vlan 160 soft-reconfiguration inbound address-family ipv4 unicast exit exit ! neighbor 160.0.1.2 remote-as 100 update-source vlan 161 route-reflector-client soft-reconfiguration inbound address-family ipv4 unicast exit exit ! neighbor 160.0.2.2 remote-as 100 update-source vlan 162 route-reflector-client soft-reconfiguration inbound address-family ipv4 unicast exit exit ! neighbor 160.0.3.1 remote-as 100 update-source vlan 260 soft-reconfiguration inbound address-family ipv4 unicast exit exit exit exit |
Настройка BGP на коммутаторах Leaf:
| LEAF_1_1 | LEAF_1_2 |
|---|---|
router bgp 100 bgp router-id 10.0.0.1 address-family ipv4 unicast redistribute connected exit ! address-family l2vpn evpn exit ! peer-group SPINE remote-as 100 update-source loopback 1 fall-over bfd exit ! neighbor 10.0.1.1 peer-group SPINE address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.0.1.2 peer-group SPINE address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! vrf user1 address-family ipv4 unicast redistribute connected exit exit ! vrf USER1 address-family ipv4 unicast redistribute connected exit ! neighbor 110.0.3.1 remote-as 100 update-source vlan 112 soft-reconfiguration inbound address-family ipv4 unicast exit exit ! neighbor 160.0.1.1 remote-as 100 update-source vlan 161 soft-reconfiguration inbound address-family ipv4 unicast exit exit exit exit | router bgp 100 bgp router-id 10.0.0.2 address-family ipv4 unicast redistribute connected exit ! address-family l2vpn evpn exit ! peer-group SPINE remote-as 100 update-source loopback 1 fall-over bfd exit ! neighbor 10.0.1.1 peer-group SPINE address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.0.1.2 peer-group SPINE address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! vrf user1 address-family ipv4 unicast redistribute connected exit exit ! vrf USER1 address-family ipv4 unicast redistribute connected exit ! neighbor 110.0.2.1 remote-as 100 update-source vlan 111 soft-reconfiguration inbound address-family ipv4 unicast exit exit ! neighbor 160.0.2.1 remote-as 100 update-source vlan 162 soft-reconfiguration inbound address-family ipv4 unicast exit exit exit exit |
Пример конфигурации на маршрутизаторах DC_GW:
| DC_GW_1_1 | DC_GW_1_2 |
|---|---|
vrf USER1
description L3VPN
export route-target 200:1
import route-target 200:1
rd 10.0.10.1:1
exit
interface hundredgigabitethernet 0/0/1.110
encapsulation outer-vid 110
ipv4 address 110.0.1.1/30
vrf USER1
exit
interface hundredgigabitethernet 0/0/2.160
encapsulation outer-vid 160
ipv4 address 160.0.0.1/30
vrf USER1
exit
router bgp 100
vrf USER1
neighbor 110.0.1.2
address-family ipv4 unicast
next-hop-self
exit
remote-as 100
update-source 110.0.1.1
exit
neighbor 160.0.0.2
address-family ipv4 unicast
next-hop-self
exit
remote-as 100
update-source 160.0.0.1
exit
exit
exit | vrf USER1
description L3VPN
export route-target 200:1
import route-target 200:1
rd 10.0.10.2:100
exit
interface hundredgigabitethernet 0/0/1.210
encapsulation outer-vid 210
ipv4 address 110.0.4.1/30
vrf USER1
exit
interface hundredgigabitethernet 0/0/2.260
encapsulation outer-vid 260
ipv4 address 160.0.3.1/30
vrf USER1
exit
router bgp 100
vrf USER1
neighbor 110.0.4.2
address-family ipv4 unicast
next-hop-self
exit
remote-as 100
update-source 110.0.4.1
exit
neighbor 160.0.3.2
address-family ipv4 unicast
next-hop-self
exit
remote-as 100
update-source 160.0.3.1
exit
exit
exit |
Проверка успешности поднятия BGP-сессии:
SPINE_1_1#show ip bgp neighbors vrf USER1 Address Family: IPv4 Unicast, VRF: USER1 ---------------------------------------- BGP neighbor Remote AS Router ID Type State Uptime Hold Time Keepalive ---------------- --------------- ---------------- ----------- --------------- --------------- ----------- ----------- 110.0.1.1 100 10.0.10.1 Static ESTABLISHED 00,00:05:43 90 30 110.0.2.2 100 160.0.2.2 Static ESTABLISHED 00,00:00:57 90 30 110.0.3.2 100 110.0.3.2 Static ESTABLISHED 00,00:05:43 90 30 110.0.4.1 100 10.0.10.2 Static ESTABLISHED 00,00:05:44 90 30
На маршрутизаторе DC_GW:
0/ME5210S:DC_GW_1_1# show bgp vrf USER1 summary Thu Jun 18 09:52:26 2026 BGP router identifier 10.0.10.1, vrf USER1, local AS number 100 Graceful Restart is disabled BGP table state: active Tx packets DSCP/PCP/MPLS-EXP fields: 48/7/6 Neighbor AS MsgRcvd MsgSent Up/Down St/PfxRcd -------------------------- ----------- ------------- ------------- ---------- ------------- 110.0.1.2 100 913 1012 00h17m14s 6 160.0.0.2 100 671 739 05h16m09s 7 Total entries: 2
Проверка маршрутов на Leaf_1_1:
LEAF_1_1#show ip route vrf USER1
Maximum Parallel Paths: 32 (32 after reset)
Load balancing: src-dst-mac-ip
Load balancing hash Salt value: 0
Load balancing hash Seed value: 0
IP Forwarding: enabled
Codes: > - best, C - connected, S - static,
R - RIP,
O - OSPF intra-area, OIA - OSPF inter-area,
OE1 - OSPF external 1, OE2 - OSPF external 2,
B - BGP, i - IS-IS, L1 - IS-IS level-1,
P - PBR
L2 - IS-IS level-2, ia - IS-IS inter area
[d/m]: d - route's distance, m - route's metric
B 110.0.1.0/30 [200/0] via 110.0.3.1, 00:44:55, vlan 112
B 110.0.1.0/30 [200/0] via 160.0.1.1, 00:44:55, vlan 161
B 110.0.2.0/30 [200/0] via 110.0.3.1, 00:40:27, vlan 112
B 110.0.2.0/30 [200/0] via 160.0.1.1, 00:40:27, vlan 161
C 110.0.3.0/30 is directly connected, vlan 112
B 110.0.4.0/30 [200/0] via 110.0.3.1, 00:44:59, vlan 112
B 110.0.4.0/30 [200/0] via 160.0.1.1, 00:44:59, vlan 161
B 110.1.1.0/30 [200/0] via 110.0.3.1, 00:45:25, vlan 112
B 110.1.1.0/30 [200/0] via 160.0.1.1, 00:45:26, vlan 161
B 110.1.2.0/30 [200/0] via 110.0.3.1, 00:45:26, vlan 112
B 110.1.2.0/30 [200/0] via 160.0.1.1, 00:45:26, vlan 161
B 110.1.3.0/30 [200/0] via 110.0.3.1, 00:45:26, vlan 112
B 110.1.3.0/30 [200/0] via 160.0.1.1, 00:45:26, vlan 161
B 110.1.4.0/30 [200/0] via 110.0.3.1, 00:45:26, vlan 112
B 110.1.4.0/30 [200/0] via 160.0.1.1, 00:45:26, vlan 161
B 160.0.0.0/30 [200/0] via 160.0.1.1, 05:44:33, vlan 161
C 160.0.1.0/30 is directly connected, vlan 161
B 160.0.2.0/30 [200/0] via 110.0.3.1, 00:40:26, vlan 112
B 160.0.2.0/30 [200/0] via 160.0.1.1, 00:40:26, vlan 161
B 160.0.3.0/30 [200/0] via 160.0.1.1, 06:08:02, vlan 161 Из вывода выше видно, что Leaf_1_1 получил маршруты из Pod_2.
Пример 3
В данном примере описывается создание L2VPN- и L3VPN-сервисов.
Как описывалось ранее, маршрутизаторы ME поддерживают технологию EVPN/VXLAN, но имеют ограничения по функциональности. Таким образом, на маршрутизаторах ME возможно построить только L2VPN-сервисы (VPLS и VPWS).
На схеме отображено построение и объединение POD с использованием EVPN/VXLAN на коммутаторах Spine (в данном случае MES):

Из приведенной схемы видно, что маршрутизаторы DC_GW используются для объединения и распространения маршрутной информации между площадками POD по Opt. B. Также данные маршрутизаторы могут подключаться к другим сетям, например к ISP. На коммутаторах Spine поднимается EVPN/VXLAN, как в своём POD, так и между соседней площадкой.
Для распространения маршрутной информации в пределах AS может использоваться OSPF или ISIS. В данном примере используется OSPF.
Пример конфигурации OSPF на коммутаторах Leaf:
LEAF_1_1 | LEAF_1_2 |
|---|---|
router ospf 1 network 172.16.1.2 area 0.0.0.0 network 172.16.1.10 area 0.0.0.0 router-id 10.0.0.1 redistribute connected subnets exit ! interface ip 172.16.1.2 ip ospf network point-to-point exit ! interface ip 172.16.1.10 ip ospf network point-to-point exit interface vlan 101 ip address 172.16.1.2 255.255.255.252 exit ! interface vlan 103 ip address 172.16.1.10 255.255.255.252 exit | router ospf 1 network 172.16.1.6 area 0.0.0.0 network 172.16.1.14 area 0.0.0.0 router-id 10.0.0.2 redistribute connected subnets exit ! interface ip 172.16.1.6 ip ospf network point-to-point exit ! interface ip 172.16.1.14 ip ospf network point-to-point exit ! interface vlan 102 ip address 172.16.1.6 255.255.255.252 exit ! interface vlan 104 ip address 172.16.1.14 255.255.255.252 exit |
Пример конфигурации OSPF на коммутаторах Spine:
SPINE_1_1 | SPINE_1_2 |
|---|---|
router ospf 1 network 172.16.1.1 area 0.0.0.0 network 172.16.1.5 area 0.0.0.0 network 172.16.2.2 area 0.0.0.0 network 172.16.2.10 area 0.0.0.0 router-id 10.0.1.1 redistribute connected subnets exit ! interface ip 172.16.1.1 ip ospf network point-to-point exit ! interface ip 172.16.1.5 ip ospf network point-to-point exit ! interface ip 172.16.2.2 ip ospf network point-to-point exit ! interface ip 172.16.2.10 ip ospf network point-to-point exit interface vlan 100 ip address 172.16.2.2 255.255.255.252 exit ! interface vlan 101 ip address 172.16.1.1 255.255.255.252 exit ! interface vlan 102 ip address 172.16.1.5 255.255.255.252 exit ! interface vlan 200 ip address 172.16.2.10 255.255.255.252 exit | router ospf 1 network 172.16.1.9 area 0.0.0.0 network 172.16.1.13 area 0.0.0.0 network 172.16.2.6 area 0.0.0.0 network 172.16.2.14 area 0.0.0.0 router-id 10.0.1.2 exit ! interface ip 172.16.1.9 ip ospf network point-to-point exit ! interface ip 172.16.1.13 ip ospf network point-to-point exit ! interface ip 172.16.2.6 ip ospf network point-to-point exit ! interface ip 172.16.2.14 ip ospf network point-to-point exit ! interface vlan 103 ip address 172.16.1.9 255.255.255.252 exit ! interface vlan 104 ip address 172.16.1.13 255.255.255.252 exit ! interface vlan 150 ip address 172.16.2.6 255.255.255.252 exit ! interface vlan 250 ip address 172.16.2.14 255.255.255.252 exit |
Проверка соседства по OSPF и наличия маршрутов:
SPINE_1_1#show ip ospf neighbor
Neighbor Addr Neighbor ID PID IP Interface Pri State Dead time Interface
--------------- --------------- --- --------------- --- ----------------- --------- ----------
172.16.1.2 10.0.0.1 1 172.16.1.1 1 full/ - 00:00:30 vlan101
172.16.1.6 10.0.0.2 1 172.16.1.5 1 full/ - 00:00:33 vlan102
172.16.2.9 10.0.10.2 1 172.16.2.10 1 full/ - 00:00:39 vlan200
SPINE_1_1#show ip route ospf
Maximum Parallel Paths: 1 (1 after reset)
Load balancing: src-dst-mac-ip
IP Forwarding: enabled
Codes: > - best, C - connected, S - static,
R - RIP,
O - OSPF intra-area, OIA - OSPF inter-area,
OE1 - OSPF external 1, OE2 - OSPF external 2,
B - BGP, i - IS-IS, L1 - IS-IS level-1,
P - PBR
L2 - IS-IS level-2, ia - IS-IS inter area
[d/m]: d - route's distance, m - route's metric
OE2 10.0.0.1/32 [110/20] via 172.16.1.2, 02:29:29, vlan 101
OE2 10.0.0.2/32 [110/20] via 172.16.1.6, 02:27:27, vlan 102
OE2 10.2.0.1/32 [110/21] via 172.16.2.9, 02:31:43, vlan 200
OE2 10.2.1.1/32 [110/21] via 172.16.2.9, 02:31:43, vlan 200
OE2 10.2.1.2/32 [110/21] via 172.16.2.9, 02:31:43, vlan 200
O 172.16.1.8/30 [30/20] via 172.16.1.2, 02:29:29, vlan 101
O 172.16.1.12/30 [30/20] via 172.16.1.6, 02:27:27, vlan 102
O 172.16.2.12/30 [30/11] via 172.16.2.9, 02:31:43, vlan 200 Настройка OSPF на маршрутизаторах DC_GW. Для изоляции от общей таблицы маршрутизации необходимо поднять соседство в VRF EVPN_VXLAN:
DC_GW_1_1 | DC_GW_1_2 |
|---|---|
router ospfv2 1
vrf EVPN_VXLAN
area 0.0.0.0
interface hundredgigabitethernet 0/0/1.100
network point-to-point
exit
interface hundredgigabitethernet 0/0/2.150
network point-to-point
exit
exit
redistribution bgp 1
metric-conversion same
exit
router-id 10.0.10.1
exit
exit | router ospfv2 1
vrf EVPN_VXLAN
area 0.0.0.0
interface hundredgigabitethernet 0/0/1.200
network point-to-point
exit
interface hundredgigabitethernet 0/0/2.250
network point-to-point
exit
exit
redistribution bgp 1
metric-conversion same
exit
router-id 10.0.10.2
exit
exit |
Из приложенной конфигурации видно, что выполняется редистрибуция маршрутов из BGP в OSPF с использованием metric-conversion same. Данная команда учитывает параметр веса (MED) при редистрибуции, что позволяет исключить возникновение неоптимального маршрута. По умолчанию используется constant, что сбрасывает метрику в 0.
Проверка соседства на маршрутизаторе DC_GW:
0/ME5210S:DC_GW_1_1# show ospfv2 vrf EVPN_VXLAN neighbors
Thu Jun 18 10:34:22 2026
Routing Process: 1, VRF EVPN_VXLAN, ID 10.0.10.1
Instance ID: 0
Router is an area border router
Neighbor ID Area ID Pri State BFD Dead Time Last state change Address Interface
---------------- ---------------- ---- ------------------- ------------- ---------- ------------------ ---------------- ----------
10.0.1.1 0.0.0.0 1 full not-required 00:00:30 00h59m02s 172.16.2.2 hu0/0/1.100
10.0.1.2 0.0.0.0 1 full not-required 00:00:30 05h57m57s 172.16.2.6 hu0/0/2.150 Необходимо учесть, что при отправке маршрутов в соседнюю AS был настроен route-map, который пропускает только loopback-адреса устройств.
Аналогичная проверка соседства на коммутаторе Spine и наличия маршрутов:
SPINE_1_1#show ip route
Maximum Parallel Paths: 1 (1 after reset)
Load balancing: src-dst-mac-ip
Load balancing hash Salt value: 0
Load balancing hash Seed value: 0
IP Forwarding: enabled
Codes: > - best, C - connected, S - static,
R - RIP,
O - OSPF intra-area, OIA - OSPF inter-area,
OE1 - OSPF external 1, OE2 - OSPF external 2,
B - BGP, i - IS-IS, L1 - IS-IS level-1,
P - PBR
L2 - IS-IS level-2, ia - IS-IS inter area
[d/m]: d - route's distance, m - route's metric
OE2 10.0.0.1/32 [110/20] via 172.16.1.2, 17:45:40, vlan 101
OE2 10.0.0.2/32 [110/20] via 172.16.1.6, 17:45:40, vlan 102
C 10.0.1.1/32 is directly connected, loopback 1
OE2 10.0.1.2/32 [110/20] via 172.16.2.9, 17:45:40, vlan 200
OE2 10.2.0.1/32 [110/0] via 172.16.2.1, 17:45:40, vlan 100, tag
3489661028
OE2 10.2.1.1/32 [110/0] via 172.16.2.1, 17:45:40, vlan 100, tag
3489661028
OE2 10.2.1.2/32 [110/0] via 172.16.2.1, 17:45:40, vlan 100, tag
3489661028
C 172.16.1.0/30 is directly connected, vlan 101
C 172.16.1.4/30 is directly connected, vlan 102
O 172.16.1.8/30 [30/20] via 172.16.1.2, 17:45:40, vlan 101
O 172.16.1.12/30 [30/20] via 172.16.1.6, 17:45:41, vlan 102
C 172.16.2.0/30 is directly connected, vlan 100
O 172.16.2.4/30 [30/11] via 172.16.2.1, 17:45:41, vlan 100
C 172.16.2.8/30 is directly connected, vlan 200
O 172.16.2.12/30 [30/11] via 172.16.2.9, 17:45:41, vlan 200
S 172.30.0.0/20 [1/2] via 172.31.0.1, 17:46:17, oob
C 172.31.0.0/20 is directly connected, oob Из вывода выше видно, что имеются loopback-адреса устройств из соседнего POD_2. Это связано с тем, что между POD уже настроена BGP-сессия и выполнена редистрибуция. Теперь, используя данные loopback-адреса, необходимо построить сессию BGP EVPN между коммутаторами Spine, а также настроить BGP до коммутаторов Leaf.
Конфигурация BGP на коммутаторах Spine:
SPINE_1_1 | SPINE_1_2 |
|---|---|
router bgp 100 bgp router-id 10.0.1.1 address-family ipv4 unicast exit ! address-family l2vpn evpn exit ! peer-group LEAF remote-as 100 update-source loopback 1 fall-over bfd route-reflector-client exit ! neighbor 10.0.0.1 peer-group LEAF address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.0.0.2 peer-group LEAF address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.2.1.1 remote-as 200 update-source loopback 1 ebgp-multihop address-family ipv4 unicast exit ! address-family l2vpn evpn next-hop-unchanged exit exit ! neighbor 10.2.1.2 remote-as 200 update-source loopback 1 ebgp-multihop address-family ipv4 unicast exit ! address-family l2vpn evpn next-hop-unchanged exit exit ! | router bgp 100 bgp router-id 10.0.1.2 address-family ipv4 unicast exit ! address-family l2vpn evpn exit ! peer-group LEAF remote-as 100 update-source loopback 1 fall-over bfd route-reflector-client exit ! neighbor 10.0.0.1 peer-group LEAF address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.0.0.2 peer-group LEAF address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.2.1.1 remote-as 200 update-source loopback 1 ebgp-multihop address-family ipv4 unicast exit ! address-family l2vpn evpn next-hop-unchanged exit exit ! neighbor 10.2.1.2 remote-as 200 update-source loopback 1 ebgp-multihop address-family ipv4 unicast exit ! address-family l2vpn evpn next-hop-unchanged exit exit ! |
Пример конфигурации на коммутаторах Leaf:
LEAF_1_1 | LEAF_1_2 |
|---|---|
router bgp 100 bgp router-id 10.0.0.1 ! address-family l2vpn evpn exit ! peer-group SPINE remote-as 100 update-source loopback 1 fall-over bfd exit ! neighbor 10.0.1.1 peer-group SPINE address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.0.1.2 peer-group SPINE address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! vrf user1 address-family ipv4 unicast redistribute connected exit exit ! | router bgp 100 bgp router-id 10.0.0.2 ! address-family l2vpn evpn exit ! peer-group SPINE remote-as 100 update-source loopback 1 fall-over bfd exit ! neighbor 10.0.1.1 peer-group SPINE address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! neighbor 10.0.1.2 peer-group SPINE address-family ipv4 unicast exit ! address-family l2vpn evpn exit exit ! vrf user1 address-family ipv4 unicast redistribute connected exit exit ! |
Организация публичного доступа для L3VPN-сервисов
Пример 1
К примеру 2 раздела «Конфигурирование услуг L2VPN и L3VPN» необходимо добавить возможность выхода в публичную сеть.

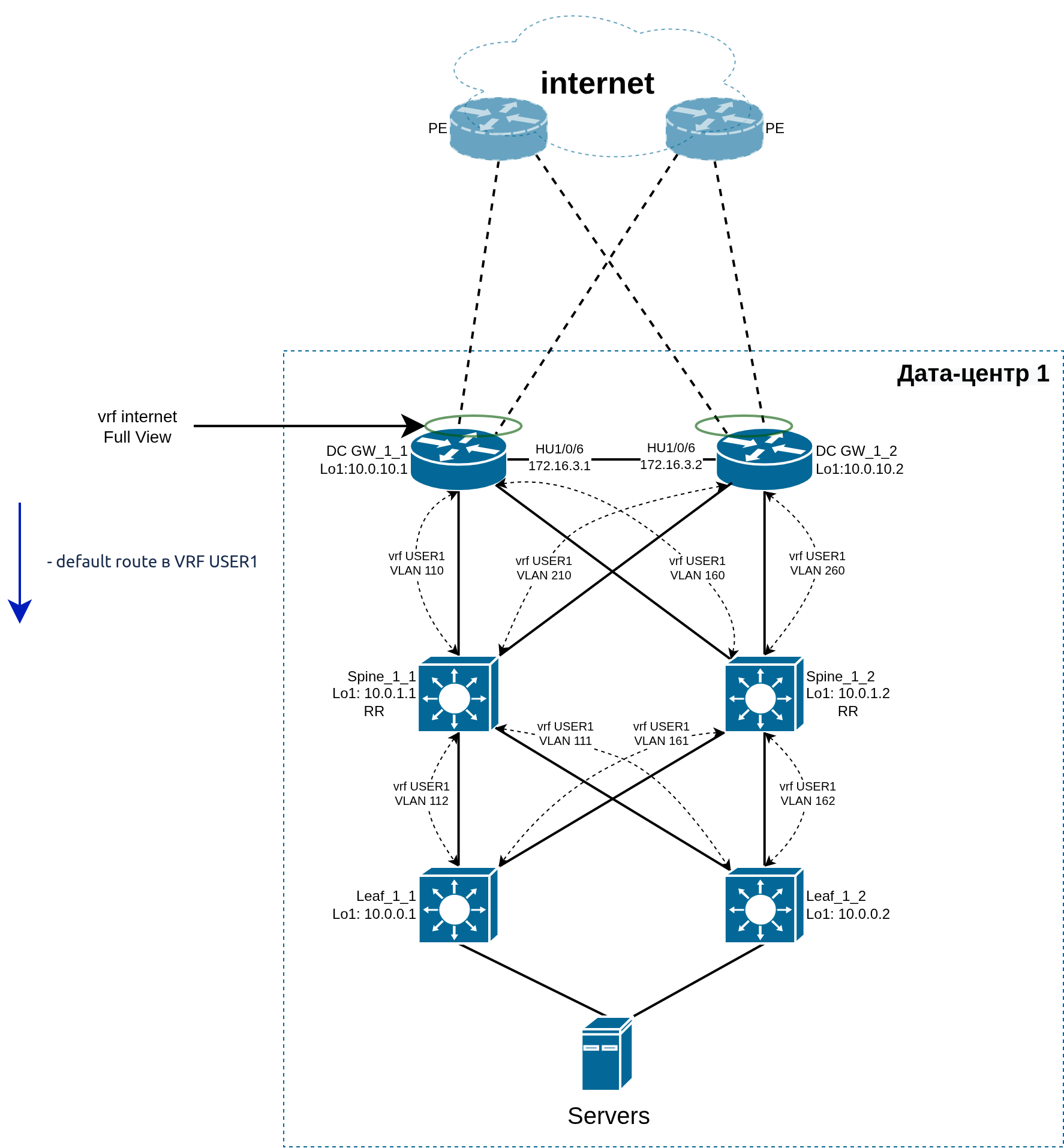

В схеме ниже рассмотрены подключение и конфигурация для POD_2 аналогично POD_1:

Маршрутизаторы DC_GW подключаются к соседней AS, от которой получают Full View. Данные маршруты попадают в отдельную таблицу маршрутизации: VRF internet. В сторону сервисов отдаётся маршрут по умолчанию.
Настройка на маршрутизаторе стыка с соседней AS, для этого необходимо создать vrf internet:
vrf internet import route-target 123:123 export route-target 123:123 rd 10.0.10.1:123 exit
Настройка на DC_GW_1_1 BGP-сессии до соседней AS:
router bgp 100
vrf internet
neighbor 70.0.0.2
address-family ipv4 unicast
exit
remote-as 200
update-source 70.0.0.1
exit
exit
exit
interface hundredgigabitethernet 0/0/4.100
encapsulation outer-vid 100
ipv4 address 70.0.0.1/30
vrf internet
exitКонфигурация устройства с соседней AS не приводится, так как используется простейшая конфигурация BGP. Для простоты разбора данного примера с соседней AS будет анонсироваться только один маршрут: 8.8.8.8/32.
Настройка маршрута по умолчанию:
router static
vrf internet
address-family ipv4 unicast
destination 0.0.0.0/0 70.0.0.2
exit
exit
exit
exitТеперь необходимо перелить маршрут по умолчанию из vrf internet в vrf user1. При этом необходимо отфильтровать лишние маршруты.
Создание префикс-листа для дефолтного маршрута и добавление в route-map:
prefix-list def
seq-num 1
prefix 0.0.0.0/0
exit
exit
route-map def
seq-num 1
match prefix-list destination def
exit
seq-num 2
action deny
exit
exitПрименение фильтрации:
vrf USER1 description L3VPN export route-target 200:1 import route-map def import route-target 123:123 import route-target 200:1 rd 10.0.10.1:1 exit
Проверка маршрутов:
0/ME5210S:DC_GW_1_1(config-vrf)# do show route vrf USER1
Fri Jun 19 10:58:20 2026
Codes: C - connected, S - static, O - OSPF, B - BGP, L - local
IA - OSPF inter area, EA - OSPF intra area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2,
LE1 - IS-IS level1 external, LE2 - IS-IS level2 external
BI - BGP internal, BE - BGP external, BV - BGP vpn,
BL - BGP labeled, R - RIP
B BI 0.0.0.0/0 via 70.0.0.2 [200/0], 00h00m06s, hu0/0/4.100
C 110.0.1.0/30 is directly connected, 01d01h23m, hu0/0/1.110
L 110.0.1.1/32 is directly connected, 01d01h23m, hu0/0/1.110
B BI 110.0.2.0/30 via 110.0.1.2 [200/0], 01d01h17m, hu0/0/1.110
B BI 110.0.3.0/30 via 160.0.0.2 [200/0], 01d01h22m, hu0/0/2.160
B BI 110.0.4.0/30 via 110.0.1.2 [200/0], 01d01h22m, hu0/0/1.110
B BI 110.1.1.0/30 via 160.0.0.2 [200/0], 02h04m38s, hu0/0/2.160
B BI 110.1.2.0/30 via 160.0.0.2 [200/0], 02h04m38s, hu0/0/2.160
B BI 110.1.3.0/30 via 160.0.0.2 [200/0], 02h04m38s, hu0/0/2.160
B BI 110.1.4.0/30 via 160.0.0.2 [200/0], 02h04m38s, hu0/0/2.160
C 160.0.0.0/30 is directly connected, 01d06h22m, hu0/0/2.160
L 160.0.0.1/32 is directly connected, 01d06h22m, hu0/0/2.160
B BI 160.0.1.0/30 via 110.0.1.2 [200/0], 01d01h22m, hu0/0/1.110
B BI 160.0.2.0/30 via 110.0.1.2 [200/0], 01d01h17m, hu0/0/1.110
B BI 160.0.3.0/30 via 160.0.0.2 [200/0], 01d06h22m, hu0/0/2.160
Total entries: 15 Пример настройки фильтрации маршрутов на export:
Для маршрутов, которые попадают под фильтрацию, необходимо дополнительно указать RT.
route-map def
seq-num 1
match prefix-list destination def
set extcommunity set-specific rt value 200:1
exit
seq-num 2
action deny
exit
exit
vrf USER1
description L3VPN
export route-target 200:1
import route-target 200:1
rd 10.0.10.1:1
exit
vrf internet
export route-map def
import route-target 123:123
import route-target 200:1
rd 10.0.10.1:123
exitПример 2
В примере рассматривается ещё один вариант организации доступа к сети Интернет для сервисов, находящихся в EVPN/VXLAN-фабрике. В качестве основы будет использоваться пример 3, описанный в разделе: «Конфигурирование услуг L2VPN и L3VPN».

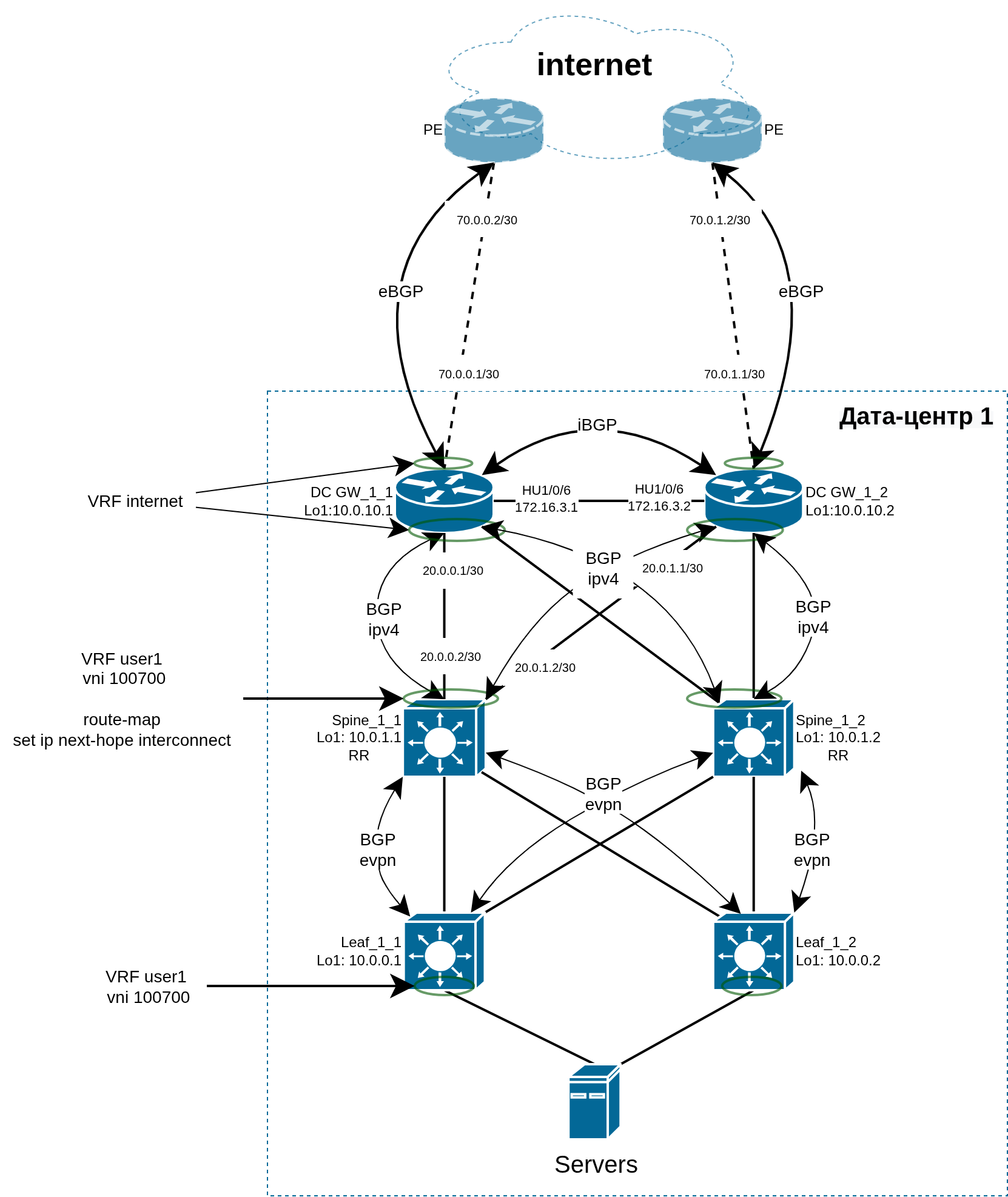

В схеме ниже показаны подключение и конфигурация для POD_2 аналогично POD_1.

Маршрутизаторы DC_GW подключаются к соседней AS, от которой получают Full View. Данные маршруты будут находится в отдельной таблице маршрутизации vrf internet. Для каждого сервиса будет создана дополнительная BGP-сессия в сторону коммутатора Spine. В сторону данных сервисов будет отдаваться маршрут по умолчанию.
Создание на маршрутизаторах DC_GW_1_1 vrf internet и сервиса vrf user1 (аналогично настраиваются остальные коммутаторы DC_GW):
vrf internet export route-target 123:123 import route-target 123:123 rd 10.0.10.1:123 exit vrf user1 export route-target 115:1 import route-target 115:1 rd 10.0.10.1:115 exit
Настройка на DC_GW_1_1 BGP-сессии до соседней AS, а также настройка сессии BGP до коммутатора Spine:
router bgp 100
vrf internet
address-family ipv4 unicast
exit
neighbor 70.0.0.2
address-family ipv4 unicast
exit
remote-as 200
update-source 70.0.0.1
exit
exit
vrf user1
address-family ipv4 unicast
exit
neighbor 20.0.0.2
address-family ipv4 unicast
next-hop-self
route-map out def2
exit
remote-as 100
update-source 20.0.0.1
exit
exit
exitКонфигурация BGP с соседней AS не приведена, так как используется простейшая конфигурация BGP. Для примера с соседней AS анонсируется только один маршрут: 8.8.8.8/32.
Далее необходимо настроить BGP на коммутаторе Spine_1_1 (аналогично настраиваются остальные коммутаторы Spine).
За исходную конфигурацию устройств Spine и Leaf взяты настройки из примера 3, описанные в разделе: «Конфигурирование услуг L2VPN и L3VPN»
К данной конфигурации необходимо добавить vrf user1 и поднять BGP-сессию с маршрутизатором DC_GW:
ip vrf user1
vni 100700
route-target both 100:600
route-target both 100:700
exit
vxlan inet_115
vni 100115
vlan 115
exit
interface vlan 115
ip vrf user1
ip address 20.0.0.2 255.255.255.252
exit
interface vlan 215
ip vrf user1
ip address 20.0.1.2 255.255.255.252
exit
vrf user1
address-family ipv4 unicast
redistribute bgp
exit
!
neighbor 20.0.0.1
remote-as 100
update-source vlan 115
soft-reconfiguration inbound
address-family ipv4 unicast
route-map test1 out
exit
exit
!
neighbor 20.0.1.1
remote-as 100
update-source vlan 215
soft-reconfiguration inbound
address-family ipv4 unicast
route-map test2 out
exit
exit
exitПроверка маршрутов на DC_GW:
0/ME5210S:DC_GW_1_1# show bgp vrf user1 Wed Jul 1 03:58:34 2026 BGP router identifier 10.0.10.1, vrf user1, local AS number 100 Graceful Restart is disabled BGP table state: active Tx packets DSCP/PCP/MPLS-EXP fields: 48/7/6 Status codes: d damped, h history, > best, b backup, S stale, * active, u untracked, i internal Origin codes: i igp, e egp, n none Network Next hop Metric LocPrf Weight Path ------------------------ ---------------- ------- ------- ------- ----- i 50.0.0.0/24 10.2.0.1 0 100 0 200 ? i 50.0.0.2/32 10.2.0.1 0 100 0 200 ? i 50.0.1.0/24 10.0.0.2 0 100 0 ? i 50.0.1.2/32 10.0.0.2 0 100 0 ? Total entries: 4
Из вывода выше видно, что полученные маршруты невалидны. Это связано с тем, что в качестве next hop используется loopback 1 коммутатора Leaf. Данный адрес на маршрутизаторе DC_GW в клиентском vrf user1 неизвестен и его изучение не требуется. Для того чтобы исправить данную проблему, необходимо изменить next-hop для маршрутов, отдаваемых в сторону DC_GW. В качестве next-hop необходимо указать интерконнект между Spine_1_1 и DC_GW_1_X.
Создание prefix-list для сетей, которые планируется анонсировать во внешнюю сеть:
ip prefix-list test1 seq 5 permit 50.0.0.0/16 le 32
Привязка prefix-list к route-map, где в качестве next-hop указаны vlan115 и vlan215:
route-map test1 1 permit match ip address prefix-list test1 set ip next-hop 20.0.0.2 exit route-map test2 1 permit match ip address prefix-list test1 set ip next-hop 20.0.1.2 exit
Проверка маршрутов:
0/ME5210S:DC_GW_1_1# show bgp vrf user1 Wed Jul 1 04:03:27 2026 BGP router identifier 10.0.10.1, vrf user1, local AS number 100 Graceful Restart is disabled BGP table state: active Tx packets DSCP/PCP/MPLS-EXP fields: 48/7/6 Status codes: d damped, h history, > best, b backup, S stale, * active, u untracked, i internal Origin codes: i igp, e egp, n none Network Next hop Metric LocPrf Weight Path ------------------------ ---------------- ------- ------- ------- ----- *>i 50.0.0.0/24 20.0.0.2 0 100 0 200 ? *>i 50.0.0.2/32 20.0.0.2 0 100 0 200 ? *>i 50.0.1.0/24 20.0.0.2 0 100 0 ? *>i 50.0.1.2/32 20.0.0.2 0 100 0 ? Total entries: 4
Теперь маршруты валидны. Также стоит обратить внимание, что в выводе выше есть маршруты, полученные из соседнего ЦОД. Следовательно, для серверов, которые находятся в ЦОД 2 (vrf user1), будет доступ к внешним сетям. В случае, если данные маршруты не требуются, то есть возможность отфильтровать их на коммутаторах Spine при помощи route-map.
Настройка маршрута по умолчанию:
router static
vrf internet
address-family ipv4 unicast
destination 0.0.0.0/0 70.0.0.2
exit
exit
exit
exitИ распространение данный маршрута по BGP:
router bgp 100
vrf user1
address-family ipv4 unicast
network 0.0.0.0/0
exit
exit
exitПроверка наличия маршрутов в vrf internet:
0/ME5210S:DC_GW_1_1# show route vrf internet
Wed Jul 1 04:12:41 2026
Codes: C - connected, S - static, O - OSPF, B - BGP, L - local
IA - OSPF inter area, EA - OSPF intra area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2,
LE1 - IS-IS level1 external, LE2 - IS-IS level2 external
BI - BGP internal, BE - BGP external, BV - BGP vpn,
BL - BGP labeled, R - RIP
S 0.0.0.0/0 via 70.0.0.2 [1/1], 01d18h10m, hu0/0/4.100
B BE 8.8.8.8/32 via 70.0.0.2 [20/0], 04d21h18m, hu0/0/4.100
C 70.0.0.0/30 is directly connected, 04d21h18m, hu0/0/4.100
L 70.0.0.1/32 is directly connected, 04d21h18m, hu0/0/4.100
B BV 70.0.1.0/30 via 10.0.10.2 [200/0], 00h17m40sТеперь необходимо перелить маршруты между vrf internet и vrf user1. При этом необходимо отфильтровать лишнее.
Из vrf internet в vrf user1 отдать только маршрут по умолчанию:
prefix-list def
seq-num 1
prefix 0.0.0.0/0
exit
exit
route-map def2
seq-num 1
match prefix-list destination def
exit
seq-num 2
action deny
exit
exit
vrf user1
import route-map def2
import route-target 123:123
exitПроверка наличия маршрута:
0/ME5210S:DC_GW_1_1# show route vrf user1
Wed Jul 1 04:23:02 2026
Codes: C - connected, S - static, O - OSPF, B - BGP, L - local
IA - OSPF inter area, EA - OSPF intra area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2,
LE1 - IS-IS level1 external, LE2 - IS-IS level2 external
BI - BGP internal, BE - BGP external, BV - BGP vpn,
BL - BGP labeled, R - RIP
B BV 0.0.0.0/0 via 10.0.10.2 [200/0], 00h00m06s
C 20.0.0.0/30 is directly connected, 01d19h06m, hu0/0/1.115
L 20.0.0.1/32 is directly connected, 01d19h06m, hu0/0/1.115
B BI 50.0.0.0/24 via 20.0.0.2 [200/0], 00h22m47s, hu0/0/1.115
B BI 50.0.0.2/32 via 20.0.0.2 [200/0], 00h22m47s, hu0/0/1.115
B BI 50.0.1.0/24 via 20.0.0.2 [200/0], 00h22m47s, hu0/0/1.115
B BI 50.0.1.2/32 via 20.0.0.2 [200/0], 00h22m47s, hu0/0/1.115
Total entries: 7 Аналогично настройка из vrf user1 в vrf internet:
prefix-list serv
seq-num 1
prefix 50.0.1.2/32
exit
seq-num 2
prefix 50.0.0.2/32
exit
exit
route-map serv
seq-num 1
match prefix-list destination serv
exit
seq-num 2
action deny
exit
exit
vrf internet
import route-map serv
import route-target 115:1
rd 10.0.10.1:123
exitПроверка наличия маршрутов в vrf internet:
0/ME5210S:DC_GW_1_1# show route vrf internet
Wed Jul 1 04:35:57 2026
Codes: C - connected, S - static, O - OSPF, B - BGP, L - local
IA - OSPF inter area, EA - OSPF intra area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2,
LE1 - IS-IS level1 external, LE2 - IS-IS level2 external
BI - BGP internal, BE - BGP external, BV - BGP vpn,
BL - BGP labeled, R - RIP
S 0.0.0.0/0 via 70.0.0.2 [1/1], 01d18h33m, hu0/0/4.100
B BE 8.8.8.8/32 via 70.0.0.2 [20/0], 04d21h41m, hu0/0/4.100
B BI 50.0.0.2/32 via 20.0.0.2 [200/0], 00h00m08s, hu0/0/1.115
B BI 50.0.1.2/32 via 20.0.0.2 [200/0], 00h00m08s, hu0/0/1.115
C 70.0.0.0/30 is directly connected, 04d21h41m, hu0/0/4.100
L 70.0.0.1/32 is directly connected, 04d21h41m, hu0/0/4.100
Total entries: 6 Проверка на коммутаторе Leaf:
LEAF_1_2#show ip route vrf user1
Maximum Parallel Paths: 1 (1 after reset)
Load balancing: src-dst-mac-ip
Load balancing hash Salt value: 0
Load balancing hash Seed value: 0
IP Forwarding: enabled
Codes: > - best, C - connected, S - static,
R - RIP,
O - OSPF intra-area, OIA - OSPF inter-area,
OE1 - OSPF external 1, OE2 - OSPF external 2,
B - BGP, i - IS-IS, L1 - IS-IS level-1,
P - PBR
L2 - IS-IS level-2, ia - IS-IS inter area
[d/m]: d - route's distance, m - route's metric
B 0.0.0.0/0 [200/0] via 10.0.1.1, 24:07:47, VNI 100700, router-mac
ec:b1:e0:68:69:40
B 20.0.0.1/32 [200/0] via 10.0.1.1, 103:00:11, VNI 100700, router-mac
ec:b1:e0:68:69:40
B 50.0.0.0/24 [200/0] via 10.2.0.1, 125:43:42, VNI 100700, router-mac
90:54:b7:cf:b2:80
B 50.0.0.2/32 [200/0] via 10.2.0.1, 125:26:12, VNI 100700, router-mac
90:54:b7:cf:b2:80
C 50.0.1.0/24 is directly connected, vlan 600



.png)
