ПоделитьсяВведение
Требования к ядру сети оператора связи (Core Network) определяются необходимостью обеспечения высокой производительности, надежности, масштабируемости и безопасности. Ядро сети является критически важным элементом, отвечающим за маршрутизацию трафика, управление услугами и взаимодействие с другими сетями. Основные требования включают:
1. Высокую производительность
- Пропускная способность: ядро сети должно поддерживать высокие скорости передачи данных для обработки большого объема трафика.
- Низкая задержка: минимизация задержек (latency) критична для таких сервисов, как VoIP, онлайн-игры, IoT и промышленные приложения.
- Эффективная маршрутизация: поддержка современных протоколов маршрутизации (например MPLS, BGP) для оптимизации передачи данных.
2. Надежность и отказоустойчивость
- Резервирование: обеспечение дублирования критически важных компонентов (например серверов, маршрутизаторов, каналов связи).
- Автоматическое восстановление: использование механизмов быстрого переключения на резервные элементы в случае сбоев.
- Стабильность: минимизация времени простоя (uptime не менее 99,999%).
3. Масштабируемость
- Горизонтальное и вертикальное масштабирование: возможность добавления новых узлов и увеличения мощности существующих для поддержки роста числа пользователей и трафика.
- Поддержка новых технологий: гибкость для интеграции новых стандартов.
4. Безопасность
- Аутентификация и авторизация: обеспечение безопасного доступа к сетевым ресурсам (например с использованием AAA-серверов).
- Защита от атак: реализация механизмов предотвращения DDoS-атак, фильтрации вредоносного трафика и мониторинга угроз.
5. Поддержку различных услуг
- Голосовая связь: поддержка VoIP и традиционных телефоний (например через IMS — IP Multimedia Subsystem).
- Передача данных: обеспечение работы интернет-услуг, потокового видео, облачных сервисов.
6. Интеграцию с другими сетями
- Межсетевое взаимодействие: поддержка взаимодействия с сетями других операторов.
- Подключение к магистральным сетям: обеспечение связи с магистральными провайдерами и интернет-экосистемой.
- Поддержка мультисервисности: возможность работы с различными типами трафика (голос, видео, данные).
7. Управление качеством обслуживания (QoS)
- Приоритизация трафика: обеспечение приоритета для критически важных сервисов (например экстренные вызовы, VoIP).
- Гарантированная полоса пропускания: выделение ресурсов для определенных типов трафика.
- Мониторинг и анализ: постоянный контроль качества услуг и оперативное устранение проблем.
8. Соответствие стандартам и нормативным требованиям
- Стандарты связи: соответствие требованиям 3GPP, ITU, IEEE и других организаций.
- Лицензирование и регулирование: соблюдение законодательства в области связи.
- Сертификация оборудования: использование сертифицированного оборудования и программного обеспечения.
Примечания и предупреждения
Подсказки содержат небольшие пояснения, помогающие быстрее освоить работу с оборудованием, или дополнительную информацию.
Примечания содержат важную информацию о настройке оборудования.
Предупреждения информируют пользователя о ситуациях, которые могут нанести вред, привести к некорректной работе системы или потере данных.
Постановка задачи
Целью данного документа является демонстрация построения ядра сети оператора на оборудовании компании Eltex и демонстрация практик использования этого оборудования.
Целевая аудитория
"Руководство по построению ядра сети оператора" будет полезно для инженеров, решающих задачи построения сети связи оператора или планирующих модернизацию уже существующих сетей. Производительность, возможности масштабирования, а также широкий список поддерживаемых протоколов позволяет использовать предложенную схему для решения всего спектра поставленных задач.

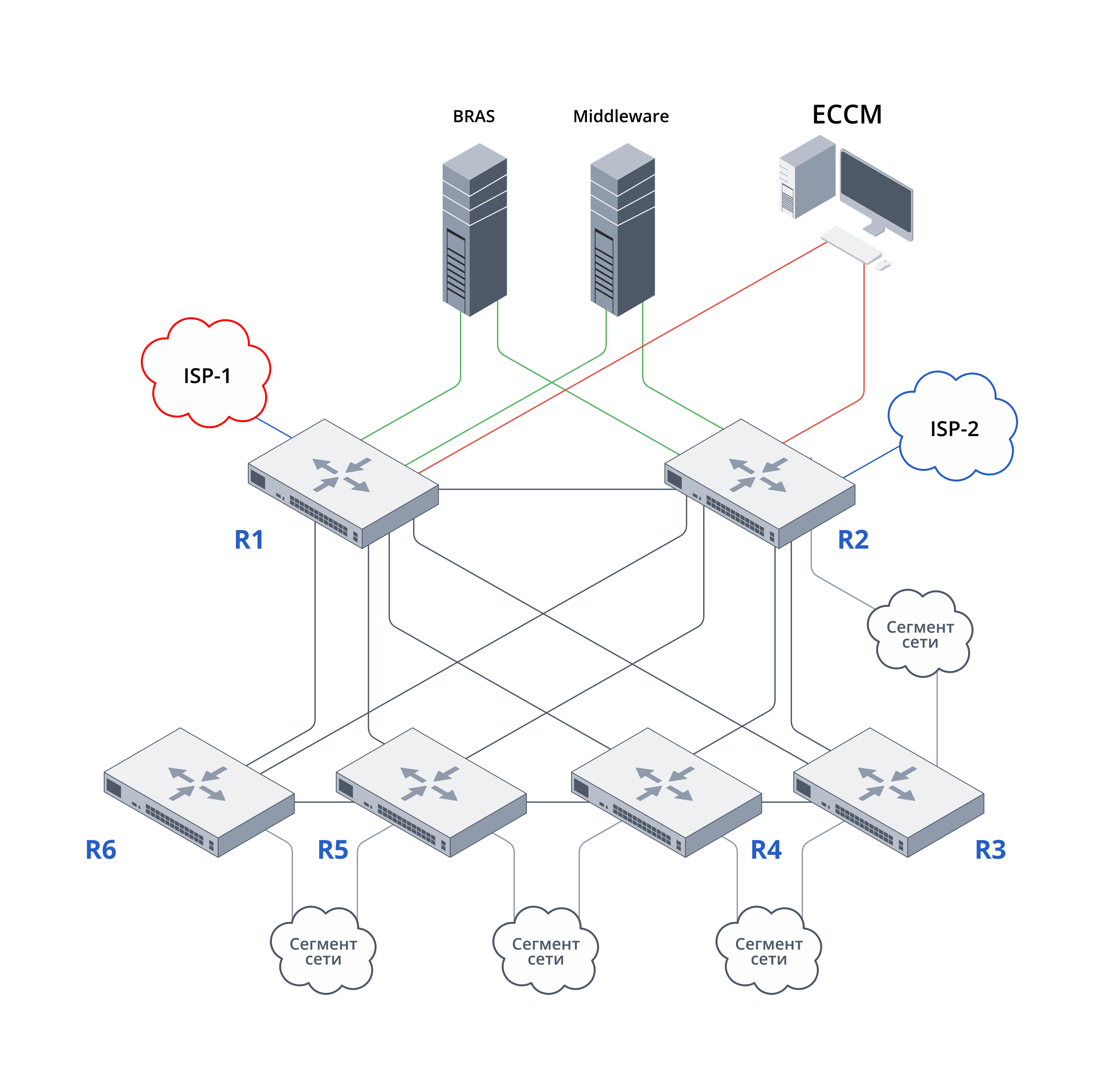

Предлагаемая схема сети
Предлагаемое решение представляет собой уже традиционную на данный момент вертикальную архитектуру, состоящую из 2-х маршрутизаторов ядра Core (как правило разделённых географически) и нескольких маршрутизаторов агрегации Aggr. Маршрутизаторы Core резервируют друг друга и взаимодействуют с внешними системами, такими как сети вышестоящих провайдеров и провайдеров одного ранга, системы авторизации пользователей, сервисные платформы, системы управления сетью и прочие сервисы и системы, обеспечивающие нормальное функционирование сети.
Маршрутизаторы Aggr аккумулируют на себя как физические подключения сегментов доступа, так и агрегацию маршрутной информации. Aggr взаимодействуют непосредственно с маршрутизаторами Core и с соседними маршрутизаторами Aggr. В случае подключения сегментов доступа к двум маршрутизаторам Aggr они резервируют друг друга.
Преимущества решения
Предлагаемое решение позволяет построить безопасную, надежную, масштабируемую сеть. На каждой части сети имеется физическое резервирование как линков, так и маршрутизаторов. Сегменты доступа могут быть построены как на коммутаторах с использованием технологий L2, так и на маршрутизаторах с использованием технологий MPLS. В обоих случаях доступны и резервирование и балансировка нагрузки между линками и устройствами.
Возможные продуктовые решения
Так как маршрутизаторы серии ME имеют унифицированное ПО, набор сетевых функций и отличаются только форм-фактором, набором интерфейсов и соответственно производительностью, в предложенной схеме можно использовать любые устройства, подходящие по производительности и портовой ёмкости.
| Модель | Количество портов | Типы портов | Особенности |
|---|---|---|---|
| ME5100S | 20 | 10 Gbps 10GBASE-R/1000BASE-X (SFP+) | FIB: до 1M IPv4 либо до 512K IPv6 RIB: до 3M IPv4 либо до 2M IPv6 |
| ME5200S | 32 4 | 10 Gbps 10GBASE-R/1000BASE-X (SFP+) 40/100 Gbps (QSFP28) | FIB: до 4M IPv4 либо до 2,7 IPv6 RIB: до 5,9M IPv4 либо до 4M IPv6 |
| ME5210S | 32 6 | 10 Gbps 10GBASE-R/1000BASE-X (SFP+) 40/100 Gbps (QSFP28) | FIB: до 4M IPv4 либо до 2,7 IPv6 RIB: до 72M IPv4 либо до 32M IPv6 |
ME5000M | 20 (плата LC20XGE) | 10 Gbps 10GBASE-R/1000BASE-X (SFP+) | До 2M маршрутов IPv4 либо 1,3M IPv6 RIB: до 5,9M IPv4 либо до 4M IPv6 |
8 (плата LC8XLGE) | 4 × 40 Gbps (QSFP) + 4 × 40/100 Gbps (QSFP28) |
Конфигурация оборудования и проверка работоспособности
Конфигурация протоколов IGP, LDP, iBGP

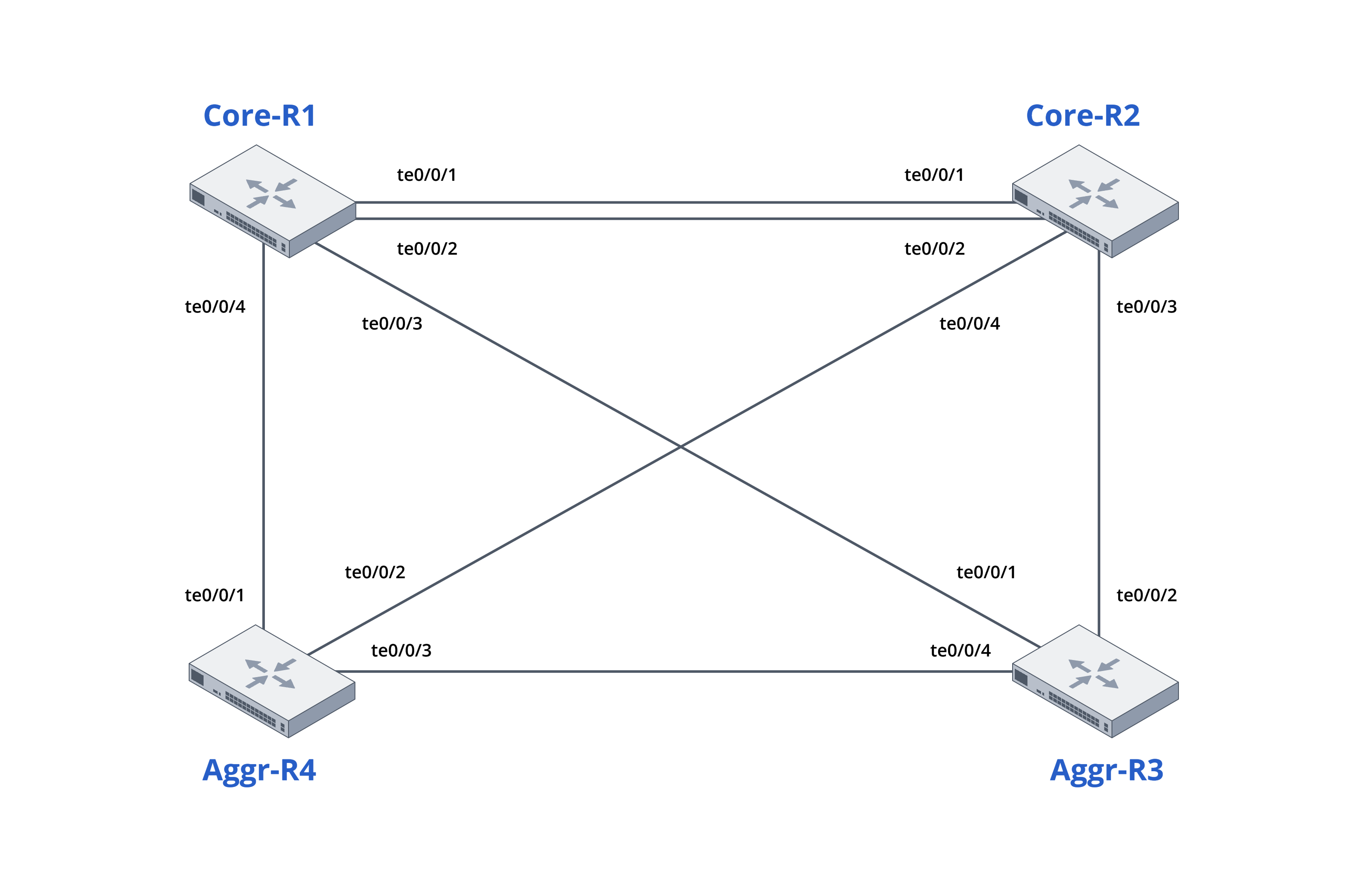

Примеры конфигураций будут предложены для несколько упрощенной схемы, приведенной ниже. Схема состоит из четырех маршрутизаторов, корневые маршрутизаторы соединены двумя линками, которые будут собраны в LAG.
В современных сетях в качестве IGP используются протоколы OSPF или ISIS. В предложенном дизайне будет использован OSPF. Все маршрутизаторы ядра сети помещаются в OSPF area 0.
Настройка доступа и общесистемных параметров, таких как AAA, CoPP, NTP, SSH и прочих
Настройка интерконнектов
В качестве интерконнектов используются физические интерфейсы. MTU физического интерфейса по умолчанию составляет 1522 байт, и этого может оказаться достаточно для передачи Ethetnet-кадров и двух меток MPLS в сервисе L3VPN, однако при использовании L2VPN-сервисов размер MTU потребуется увеличить. Мы рекомендуем увеличить MTU до 9600 байт, чего будет достаточно для любых сценариев использования.
В некоторых случаях может потребоваться организация составных логических интерфейсов LAG bundle-ether, объединяющих несколько физических интерфейсов посредством протокола LACP. Для быстрого детектирования отказов по конкретным линкам и минимизации потерь трафика на каждом bundle-ether интерфейсе конфигурируется Micro-BFD-сессия.
Рекомендуется применять bundle-ether тогда, когда это действительно необходимо. Несмотря на то, что интерфейсы bundle-ether являются полнофункциональными и поддерживают различные способы балансировки трафика, следует иметь в виду особенности работы QOS на данном типе интерфейсов.
На всех интерфейсах следует настроить задержку поднятия интерфейса во избежание ситуации, когда на нестабильном, флапающем интерфейсе пытаются подниматься протоколы маршрутизации и т.д., увеличивая нагрузку на устройство и в некоторых случаях вызывая ненужные переключения и потери трафика. Также желательно уменьшить интервал округления статистики на интерфейсах, чтобы более точно в режиме реального времени оценивать изменение трафика.
В предложенном примере интерфейс bundle-ether применяется между маршрутизаторами Core-R1 и Core-R2.
Кроме того, в этом блоке показана конфигурация интерфейса loopback, который будет использован далее в настройках.
Настройка протокола LACP, добавление физических интерфейсов в bundle-ether и их настройка.
Настройка OSPF
В настоящее время OSPF обладает рядом преимуществ перед IS-IS, включая более простую и понятную архитектуру, особенно для администраторов, привыкших к IP-сетям, так как OSPF изначально разработан для IP и не требует настройки CLNS. Он поддерживает более гибкое разделение на области (areas), где все области должны быть подключены к backbone (Area 0), что упрощает проектирование иерархических сетей. Различные типы LSA OSPF обеспечивают более детализированный контроль над распространением маршрутной информации.
При конфигурации OSPF следует настроить параметры, отвечающие за быструю сходимость, защиту от микропетель, синхронизацию с протоколом LDP, построение альтернативного маршрута посредством технологии LFA FRR.
Настройка LDP
Для распространения транспортных меток в сети применяется протокол LDP. В сетях, состоящих из небольшого количества MPLS-маршрутизаторов, использование LDP выглядит предпочтительным, так как он не требует сложной настройки, что снижает затраты на администрирование и уменьшает вероятность ошибок. Кроме того, LDP легко интегрируется с существующими протоколами, такими как OSPF и BGP, а при использовании LFA FRR позволяет минимизировать время восстановления сервисов при выходе из строя линков или узлов сети.
Ниже пример конфигурации MPLS и LDP:
Настройка iBGP

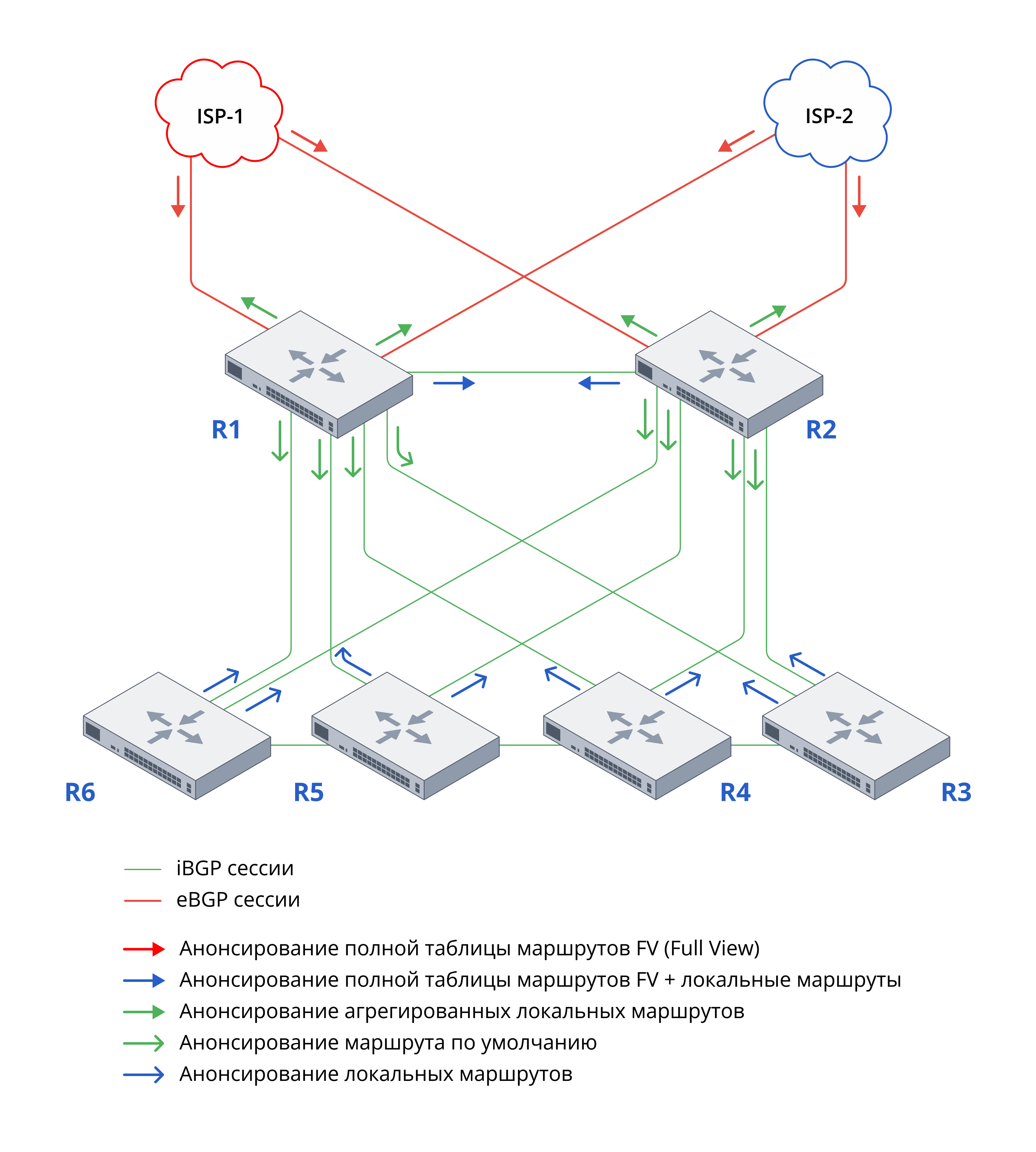

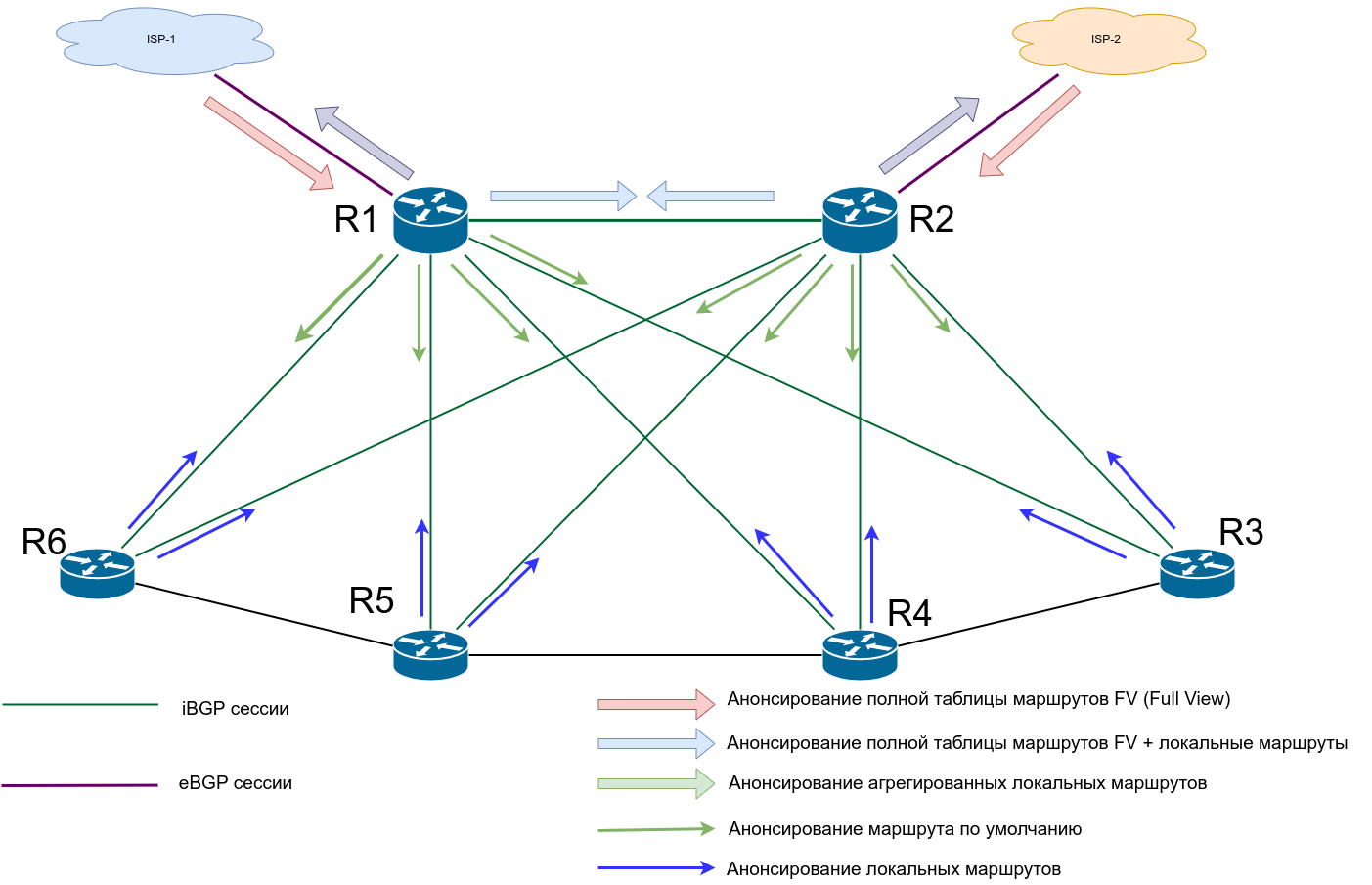

Для обмена маршрутами и построения сервисов в сети применяется протокол BGP с расширением MP-BGP.
При организации BGP-связности внутри AS требуется обеспечить полную связность маршрутизаторов каждого с каждым. Во избежание излишнего количества BGP-соседств и упрощения конфигурации применяется механизм RR. Маршрутизаторы CORE в контексте iBGP выступают в роли RR.
Для предоставления различных сервисов в сети потребуется использовать несколько семейств адресов. Минимальный типовой набор состоит из трех семейств:
L3VPN: AFI 1, SAFI 128
L2VPN: AFI 25, SAFI 65
MVPN: AFI 1, SAFI 129
Все используемые семейства адресов нужно явно указывать для каждого соседа.
Пример конфигурации iBGP:
Проверка работоспособности
После введения команд из блока конфигурации базового функционала на маршрутизаторе взведётся авария:
0/ME5200S:Core-R1# show alarms Wed Oct 15 00:36:48 2025 ID Code Type Device Severity Duration Description -------- ------------------------------------------------- ------------- -------- --------- ----------- ------------ 1 System has an unapplied configuration alarm trap local info 00h18m23s Some configuration will be applied after system reload.
Это результат изменения блока hw-module. Конфигурация этого модуля применяется после перезагрузки маршрутизатора. Целесообразно это сделать в самом начале.
В процессе конфигурации или по его окончании рекомендуется проконтролировать результаты настройки и корректность получаемых результатов.
Ниже на примере маршрутизатора Core-R1 показаны результаты некоторых диагностических команд.
Все настроенные интерфейсы сконфигурированы корректно, подняты и имеют все записи в arp-таблице:
0/ME5200S:Core-R1# show ipv4 interfaces brief Wed Oct 22 12:09:17 2025 Interface IPv4 address State VRF --------------------- ------------------- --------------------- ---- te0/0/3 10.255.0.53/30 Up default te0/0/4 10.255.0.46/30 Up default bu2 10.255.0.33/30 Up default lo0 10.255.0.1/32 Up default mgmt0/fmc0/1 172.20.25.1/24 Up mgmt-intf 0/ME5200S:Core-R1# show arp Wed Oct 22 12:09:45 2025 Global ARP aging time is 240 minutes IP address Age Hardware address State Timeout Interface ---------------- ----------- ------------------ ----------- ----------- ---------- 10.255.0.33 00:00:00 ec:b1:e0:50:47:33 Interface 00:00:00 bu2 10.255.0.34 00:02:49 68:13:e2:d8:15:72 Dynamic 04:00:00 bu2 10.255.0.45 00:13:44 68:13:e2:d8:0e:81 Dynamic 04:00:00 te0/0/4 10.255.0.46 00:00:00 ec:b1:e0:50:47:04 Interface 00:00:00 te0/0/4 10.255.0.53 00:00:00 ec:b1:e0:50:47:03 Interface 00:00:00 te0/0/3 10.255.0.54 00:19:05 68:13:e2:d8:0a:41 Dynamic 04:00:00 te0/0/3 Total entries: 6
Все сконфигурированные интерфейсы определяются корректно процессом OSPF, соседства установлены:
0/ME5200S:Core-R1# show ospfv2 interfaces
Wed Oct 22 13:28:08 2025
Routing Process: 1, ID 10.255.0.1
Instance ID: 0
Router is not an area border router
Interface Area State Address Metric Mode GR BFD
--------------------- ---------------- ------ ------------------- ------------- --------- ---- ----
bu2 0.0.0.0 P2P 10.255.0.33/30 5 Active Y Y
lo0 0.0.0.0 Loop 10.255.0.1/32 0 Active Y N
te0/0/3 0.0.0.0 P2P 10.255.0.53/30 10 Active Y Y
te0/0/4 0.0.0.0 P2P 10.255.0.46/30 10 Active Y Y
0/ME5200S:Core-R1# show ospfv2 neighbors
Wed Oct 22 13:28:15 2025
Routing Process: 1, ID 10.255.0.1
Instance ID: 0
Router is not an area border router
Neighbor ID Area ID Pri State BFD Dead Time Last state change Address Interface
---------------- ---------------- ---- ------------------- ------------- ---------- ------------------ ---------------- ----------
10.255.0.2 0.0.0.0 1 full active 00:00:38 00h39m41s 10.255.0.34 bu2
10.255.0.3 0.0.0.0 1 full active 00:00:39 00h40m20s 10.255.0.54 te0/0/3
10.255.0.4 0.0.0.0 1 full active 00:00:36 00h38m14s 10.255.0.45 te0/0/4
Маршруты, полученные по OSPF, установлены в RIB и имеют резервные пути, которые построены посредством механизма LFA. Выходные интерфейсы и next-hop соответствуют топологии сети.
0/ME5200S:Core-R1# show route
Wed Oct 22 13:31:43 2025
Codes: C - connected, S - static, O - OSPF, B - BGP, L - local
IA - OSPF inter area, EA - OSPF intra area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2,
LE1 - IS-IS level1 external, LE2 - IS-IS level2 external
BI - BGP internal, BE - BGP external, BV - BGP vpn,
BL - BGP labeled, R - RIP
L 10.255.0.1/32 is directly connected, 01w00d09h, lo0
O EA 10.255.0.2/32 via 10.255.0.34 (backup local-lfa, address: 10.255.0.54) [30/5], 00h19m25s, bu2
10.255.0.2/32 via 10.255.0.54 [0/20], 00h19m20s, te0/0/3
10.255.0.3/32 via 10.255.0.34 [0/15], 00h19m20s, bu2
O EA 10.255.0.3/32 via 10.255.0.54 (backup local-lfa, address: 10.255.0.34) [30/10], 00h43m48s, te0/0/3
10.255.0.4/32 via 10.255.0.34 [0/15], 00h19m20s, bu2
O EA 10.255.0.4/32 via 10.255.0.45 (backup local-lfa, address: 10.255.0.34) [30/10], 00h41m41s, te0/0/4
C 10.255.0.32/30 is directly connected, 00h43m19s, bu2
L 10.255.0.33/32 is directly connected, 00h43m19s, bu2
O EA 10.255.0.36/30 via 10.255.0.34 (backup local-lfa, address: 10.255.0.54) [30/15], 00h19m25s, bu2
10.255.0.36/30 via 10.255.0.54 [0/20], 00h19m20s, te0/0/3
O EA 10.255.0.40/30 via 10.255.0.45 (backup local-lfa, address: 10.255.0.54) [30/20], 00h26m00s, te0/0/4
10.255.0.40/30 via 10.255.0.54 [0/20], 00h19m20s, te0/0/3
C 10.255.0.44/30 is directly connected, 00h41m51s, te0/0/4
L 10.255.0.46/32 is directly connected, 00h41m51s, te0/0/4
O EA 10.255.0.48/30 via 10.255.0.34 (backup local-lfa, address: 10.255.0.45) [30/15], 00h19m25s, bu2
10.255.0.48/30 via 10.255.0.45 [0/20], 00h19m20s, te0/0/4
C 10.255.0.52/30 is directly connected, 00h43m58s, te0/0/3
L 10.255.0.53/32 is directly connected, 00h43m58s, te0/0/3
Total entries: 19
Протокол LDP отработал корректно, Для каждого FEC выделены как основная, так и резервная транспортная метка. Выходные интерфейсы и next-hop соответствуют топологии сети:
0/ME5200S:Core-R1# sh mpls ldp forwarding
Wed Oct 22 13:33:30 2025
Codes:
R = LFA FRR backup
E = Entropy Label Capability
Prefix Label(s) out Outgoing Interface Next Hop flags
--------------------- ------------- ------------------- --------------------- ------
10.255.0.2/32 ImpNull bu2 10.255.0.34
10.255.0.2/32 17 te0/0/3 10.255.0.54 R
10.255.0.3/32 17 bu2 10.255.0.34 R
10.255.0.3/32 ImpNull te0/0/3 10.255.0.54
10.255.0.4/32 18 bu2 10.255.0.34 R
10.255.0.4/32 ImpNull te0/0/4 10.255.0.45
BGP-соседства установлены с каждым соседом и в каждой address-family, время поднятия сессий соответствует ожидаемому, флапа сессий нет.
0/ME5200S:Core-R1# show bgp all all summary Wed Oct 22 13:38:11 2025 BGP router identifier 10.255.0.1, local AS number 64499 Graceful Restart is disabled BGP table state: active Address Family: IPv4 Unicast ---------------------------- Total entries: 0 Address Family: IPv4 Multicast ---------------------------- Total entries: 0 Address Family: IPv4 MVPN ---------------------------- Neighbor AS MsgRcvd MsgSent Up/Down St/PfxRcd -------------------------- ----------- ------------- ------------- ---------- ------------- 10.255.0.2 64499 119 121 00h49m24s 0 10.255.0.3 64499 76 76 00h50m05s 0 10.255.0.4 64499 60 59 00h48m00s 0 Total entries: 3 Address Family: IPv4 Labeled ---------------------------- Total entries: 0 Address Family: IPv6 Unicast ---------------------------- Total entries: 0 Address Family: IPv6 MVPN ---------------------------- Total entries: 0 Address Family: IPv6 Labeled ---------------------------- Total entries: 0 Address Family: VPNv4 Unicast ----------------------------- Neighbor AS MsgRcvd MsgSent Up/Down St/PfxRcd -------------------------- ----------- ------------- ------------- ---------- ------------- 10.255.0.2 64499 119 121 00h49m24s 0 10.255.0.3 64499 76 76 00h50m05s 0 10.255.0.4 64499 60 59 00h48m00s 0 Total entries: 3 Address Family: VPNv6 Unicast ----------------------------- Total entries: 0 Address Family: L2VPN VPLS -------------------------- Neighbor AS MsgRcvd MsgSent Up/Down St/PfxRcd -------------------------- ----------- ------------- ------------- ---------- ------------- 10.255.0.2 64499 119 121 00h49m24s 0 10.255.0.3 64499 76 76 00h50m05s 0 10.255.0.4 64499 60 59 00h48m00s 0 Total entries: 3 Address Family: L2VPN EVPN -------------------------- Total peers: 0 Address Family: IPv4 Flowspec ----------------------------- Total entries: 0
Конфигурирование сервисов
Когда развёрнуты все протоколы управления, маршрутизации, резервирования, MPLS, можно конфигурировать сервисы, предоставляемые провайдером. Сервисы могут предоставляться как на уровне L2, так и на уровне L3.
Как правило, большинство сервисов представляет собой L3VPN, когда изоляция происходит посредством VRF, в каждом из которых присутствует своя таблица маршрутизации, свои правила распространения маршрутов, фильтры и т. д. VRF может быть организован на каждом маршрутизаторе ядра, агрегации или доступа.
L2-сервисы могут представлять из себя сервисы «точка-точка» (VPWS, xconnect) или сервисы с несколькими точками подключения (VPLS). Несмотря на то, что сеть провайдера обычно строится по «вертикальной» схеме, когда все сервисы так или иначе связаны с ядром сети, отдельные сервисы требуется организовывать напрямую между узлами доступа, в зависимости от требований заказчика.
Также нередко при организации одной услуги используются различные типы сервисов. Например, предоставление услуги доступа в Интернет для массового сегмента (b2c). Здесь используются как L3VPN-сервисы — подключение вышестоящих провайдеров и BRAS, так и L2VPN для распределения трафика от BRAS до конечных пользователей в отдельных сегментах. В части же сегментов также целесообразно использовать L3VPN с терминацией на ближайших маршрутизаторах агрегации.
В зависимости от специфики предоставляемого сервиса применяются различные решения, протоколы и технологии. Ниже рассмотрены решения для типовых сервисов.
В случае VPWS в конфигурации прописывается один физический интерфейс или саб-интерфейс (AC) и один псевдопровод (PW).
Для конфигурации VPLS-сервиса требуется создание bridge-domain, которому могут назначаться как саб-интерфейсы, так и псевдопровод.
Для конфигурации L3-сервисов на маршрутизаторах создаётся отдельный VRF для каждого сервиса на маршрутизаторах Core и на маршрутизаторах, имеющих интерфейсы для подключения данного сервиса (PE-маршрутизаторах). На остальных маршрутизаторах создание VRF не требуется.
Конфигурирование голосовых сервисов
Голосовые сервисы в транспортной сети провайдера сводятся к организации IP-связности между абонентскими устройствами, такими как голосовые шлюзы, например, TAU, PON ONT, домашними и SOHO-роутерами и платформами ESBC. Также потребуется обеспечить связность между различными частями VoIP-инфраструктуры и выход в Интернет. Для всего перечисленного применяются те же способы построения сервисов — L2VPN и L3VPN.

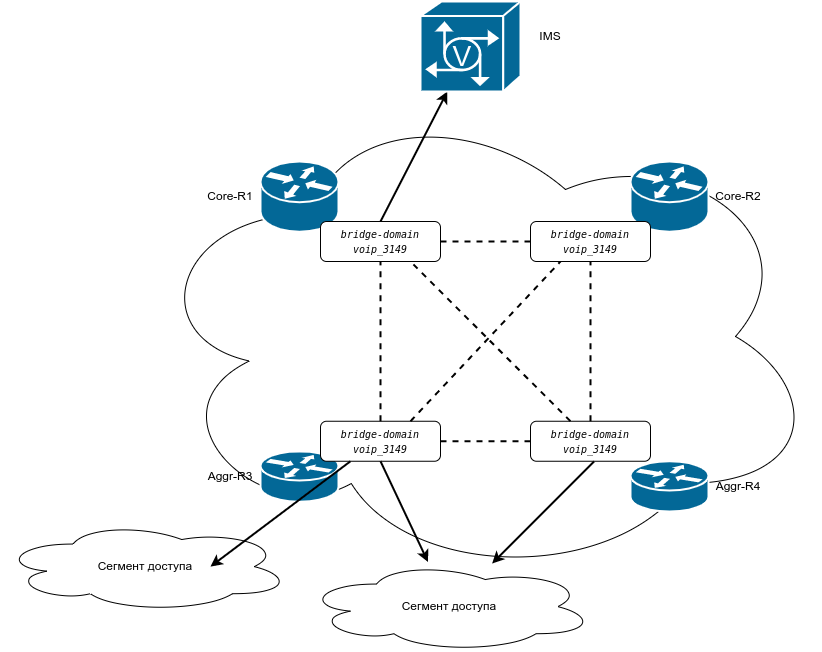

В примере для построения сети ТФОП используется vrf voip. В ядре сети прописаны интерфейсы в сторону ESBC как L2, так и L3. Со стороны сегментов доступа также используются различные типы сервисов.
Ниже приведена конфигурация L2-сервиса, объединяющего абонентские устройства на различных маршрутизаторах. Сервис организован с использованием BGP Auto-Discovery and Signalling (VPLS Kompella mode). Это позволяет ограничиться первоначальной конфигурацией бридж-домена для получения полносвязной топологии сервиса и добавлять его только при установке и конфигурации новых узлов. Для функционирования на всех маршрутизаторах должна быть включена address-family l2vpn vpls для всех iBGP-соседств.
bgp router-id 10.255.0.1
neighbor 10.255.0.2
address-family l2vpn vpls
exit
В примере для сервиса используется VLAN 3149, параметры rd — 64499:200, route target — 64499:200. Параметр ve-id, требуемый для сигнализации, выбран соответствующим последнему октету адреса Lo0 маршрутизатора. Это позволяет обеспечить уникальность параметра в данном сервисе.
l2vpn
bridge-group VOIP
bridge-domain voip_3149
autodiscovery
bgp
rd 64499:200
route-target 64499:200
export
import
exit
signaling-protocol bgp
ve-id 1
exit
exit
exit
interface tengigabitethernet 0/0/20.3149
exit
exit
exit
interface tengigabitethernet 0/0/20.3149
description ESBC
encapsulation outer-vid 3149
exit
В бридж-доменах трафик коммутируется с vlan-tag 3149 и в общем случае с этим же тегом уходит наружу через AC-интерфейсы. Однако при необходимости можно организовать вывод трафика со снятием тега или с добавлением второго тега. В примере ниже один из интерфейсов сконфигурирован в режиме QinQ. Также необходимо обеспечить защиту от возможных широковещательных штормов.
l2vpn
bridge-group VOIP
bridge-domain voip_3149
autodiscovery
bgp
rd 64499:200
route-target 64499:200
export
import
exit
signaling-protocol bgp
ve-id 3
exit
exit
exit
interface tengigabitethernet 0/0/11.3149
exit
interface tengigabitethernet 0/0/31.3149
exit
storm-control
broadcast rate 1000
multicast rate 1000
unknown-unicast rate 1000
exit
exit
exit
Проверить корректность работы сервиса можно командой show l2vpn bridge-domain bd-name voip_3149. Здесь проверяется количество поднятых PW, количество AC-интерфейсов, сервисные метки и т. д.
0/ME5200S:Aggr-R3# show l2vpn bridge-domain bd-name voip_3149
Thu Aug 20 09:06:01 2026
MM -- mtu mismatch Up -- up GUp -- going up
CM -- control-word mismatch Dn -- down GDn -- going down
OL -- no outgoing label ST -- standby Lld -- lower layer down
BK -- backup connection Fl -- failed Drm -- dormant
SP -- static pseudowire SW -- switchover
Bridge group: VOIP
Bridge domain: voip_3149, state: up, bridge type: vpls
MAC learning: enabled
MAC withdraw: enabled
Local switching: enabled
Flood replication point: egress
Flooding Multicast: enabled
Unknown unicast: enabled
MAC aging time: 300 s, MAC limit: 4000, Action: enabled, MTU: 1500
Oper-status: up
ACs: 2 (2 up)
PWs: 3 (3 up)
Routed interface: none
List of ACs:
AC: Tengigabitethernet0/0/11.3149
AC binding status: up, Interface oper state: up
AC: Tengigabitethernet0/0/31.3149
AC binding status: up, Interface oper state: up
List of PWs:
List of VFIs:
List of Autodiscovery PWs:
PW: Neighbor 10.255.0.1, if-index 55, admin Up, oper Up
Status codes:
PW type: ethernet, signaling: bgp, local group id: 0
Encapsulation: MPLS, control word: control-word-not-present
Vpn index: 4, type: ls
Redundancy state active, MTU: 1500
Attachment id: 0.0.0.0 local, group, 0.0.0.0 remote
Created: 2026-08-20 04:18:21, last state change: 04h47m40s ago
Local Remote
Label 40 74
VE id 3 1
BGP RD 64499:200 64499:200
Forwarding true true
Customer-facing (ingress) recv fault false false
Customer-facing (egress) send fault false false
Local PSN-facing (ingress) recv fault false false
Local PSN-facing (egress) send fault false false
Switchover false false
Remote capabilities:
VC status can be signaled: false
VCCV ID can be signaled : false
Remote Control Channel (CC) supported: none
Remote Connectivity Verification (CV) supported: none
Remote node capability:
Manually set PW: true
Protocol has not yet finished cap. determination: false
Signaling the pseudowire: false
Sending the pseudowire: false
PW: Neighbor 10.255.0.4, if-index 71, admin Up, oper Up
Status codes:
PW type: ethernet, signaling: bgp, local group id: 0
Encapsulation: MPLS, control word: control-word-not-present
Vpn index: 4, type: ls
Redundancy state active, MTU: 1500
Attachment id: 0.0.0.0 local, group, 0.0.0.0 remote
Created: 2026-08-20 04:21:50, last state change: 04h44m13s ago
Local Remote
Label 43 514
VE id 3 4
BGP RD 64499:200 64499:200
Forwarding true true
Customer-facing (ingress) recv fault false false
Customer-facing (egress) send fault false false
Local PSN-facing (ingress) recv fault false false
Local PSN-facing (egress) send fault false false
Switchover false false
Remote capabilities:
VC status can be signaled: false
VCCV ID can be signaled : false
Remote Control Channel (CC) supported: none
Remote Connectivity Verification (CV) supported: none
Remote node capability:
Manually set PW: true
Protocol has not yet finished cap. determination: false
Signaling the pseudowire: false
Sending the pseudowire: false
PW: Neighbor 10.255.0.2, if-index 72, admin Up, oper Up
Status codes:
PW type: ethernet, signaling: bgp, local group id: 0
Encapsulation: MPLS, control word: control-word-not-present
Vpn index: 4, type: ls
Redundancy state active, MTU: 1500
Attachment id: 0.0.0.0 local, group, 0.0.0.0 remote
Created: 2026-08-20 04:32:37, last state change: 04h33m26s ago
Local Remote
Label 41 74
VE id 3 2
BGP RD 64499:200 64499:200
Forwarding true true
Customer-facing (ingress) recv fault false false
Customer-facing (egress) send fault false false
Local PSN-facing (ingress) recv fault false false
Local PSN-facing (egress) send fault false false
Switchover false false
Remote capabilities:
VC status can be signaled: false
VCCV ID can be signaled : false
Remote Control Channel (CC) supported: none
Remote Connectivity Verification (CV) supported: none
Remote node capability:
Manually set PW: true
Protocol has not yet finished cap. determination: false
Signaling the pseudowire: false
Sending the pseudowire: false
Также стоит отдельно отметить, что при организации сервисов VoIP критически важно обеспечить минимальную задержку, даже при высокой нагрузке на линках, и приоритизацию трафика. Вопрос конфигурации QoS на сети будет подробно рассмотрен в отдельных гайдах.
Конфигурирование доступа в Интернет
Подключение к вышестоящим провайдерам
Так как доступ в Интернет — один из предоставляемых сервисов, включение провайдеров и подключение клиентов осуществляется в отдельном VRF-inet.
Для обеспечения надёжного доступа в Интернет пользователей сети необходимо иметь не менее двух подключений к вышестоящим провайдерам посредством протокола eBGP. В предложенном документе организована связность с двумя провайдерами на маршрутизаторах ядра, от каждого принимается полная таблица маршрутов Интернет — FV. Так как в сети провайдера клиентами могут быть и другие ISP, требуется разделять маршруты, полученные от клиентов и от Uplink-провайдеров. Для этого в примере используются соответствующие community. Для сетей, получаемых от провайдеров 64499:1001 и 64499:1002 соответственно. В свою очередь правила фильтрации маршрутов в сторону Uplink-провайдеров обеспечивают анонс агрегированных локальных маршрутов и маршрутов ISP-клиентов.
Подключение каждого провайдера осуществляется на разных маршрутизаторах. Маршрутизаторы ядра обмениваются полной таблицей маршрутов. На маршрутизаторах агрегации полная таблица не требуется, поэтому по iBGP анонсируется маршрут по умолчанию — default, а также сети принадлежащие собственной AS. Это позволит оптимизировать прохождение трафика между клиентами внутри сети.
В предложенном примере в качестве собственных сетей используются сети:
172.170.101.0/24
172.170.201.0/24
192.168.3.0/24
Прописывание статических маршрутов сетей ISP, дефолтного маршрута и добавление сетей в процесс BGP:
router static
vrf inet
address-family ipv4 unicast
destination 0.0.0.0/0 0.0.0.0
exit
destination 172.170.101.0/24 0.0.0.0
exit
destination 172.170.201.0/24 0.0.0.0
exit
destination 192.168.3.0/24 0.0.0.0
exit
exit
exit
exit
router bgp 64499
vrf inet
address-family ipv4 unicast
network 172.170.101.0/24
network 172.170.201.0/24
network 192.168.3.0/24
exit
exit
exit
Формирование prefix-list с сетями ISP, community-list и route-map для управления маршрутами, получаемыми от вышестоящих ISP и отдаваемыми им:
prefix-list local-net
seq-num 10
prefix 172.170.101.0/24
exit
seq-num 20
prefix 172.170.201.0/24
exit
seq-num 30
prefix 192.168.3.0/24
exit
exit
community-list BGP-Customer
seq-num 10
type standard
community 64499:1010
exit
exit
exit
route-map internet
seq-num 10
set community set-specific value 64499:1001
exit
exit
route-map internet-out
seq-num 10
match prefix-list destination local-net
exit
seq-num 20
match comm-list name BGP-Customer
exit
seq-num 30
action deny
exit
exit
Конфигурация интерфейса подключения провайдера и BGP-соседства:
Также рекомендуется ограничить распространение маршрутной информации от маршрутизаторов ядра маршрутизаторам агрегации. Ниже приведена конфигурация BGP-соседств и route-map. В примере соседу 10.255.0.3 будет анонсироваться маршрут по умолчанию и подсети, терминируемые на маршрутизаторах ISP. А соседу 10.255.0.4 анонсируются все маршруты, имеющиеся на маршрутизаторах ядра. Также при прописывании соседей добавлены address-family для других сервисов:
router bgp 64499
neighbor 10.255.0.3
address-family ipv4 mvpn
exit
address-family l2vpn vpls
exit
address-family vpnv4 unicast
route-map out no-isp
exit
bfd fast-detect
remote-as 64499
route-reflector-client
send-community
send-community-ext
update-source 10.255.0.1
exit
neighbor 10.255.0.4
address-family ipv4 mvpn
exit
address-family l2vpn vpls
exit
address-family vpnv4 unicast
exit
bfd fast-detect
remote-as 64499
route-reflector-client
send-community
send-community-ext
update-source 10.255.0.1
exit
route-map no-isp
seq-num 10
action deny
match comm-list name ISP
exit
seq-num 20
action deny
match comm-list name BGP-Customer
exit
exit
Подключение пользователей по BGP
Пользователи, которым требуется взаимодействие по BGP, в том числе нижестоящие провайдеры терминируются на маршрутизаторах ядра. В зависимости от требований в рамках BGP может анонсироваться как полная таблица, так и только маршрут по умолчанию, от пользователя при этом принимаются и анонсируются вышестоящим провайдерам сети, зарезервированные за AS пользователя. Для возможности фильтрации и управления анонсированием полученных сетей на префиксы клиентов также назначаются community, в примере это 6499:1010.
Ниже показана конфигурация community-list, route-map и самого соседа для взаимодействия с BGP-клиентом с анонсированием ему Fullview-таблицы:
route-map BGP-Customer-in
seq-num 10
set community set-specific value 64499:1010
exit
exit
route-map BGP-Customer-out
seq-num 10
match prefix-list destination local-net
exit
seq-num 20
match comm-list name BGP-Customer
exit
seq-num 30
match comm-list name ISP
exit
seq-num 40
action deny
exit
exit
router bgp 64499
vrf inet
neighbor 172.170.101.130
address-family ipv4 unicast
route-map in BGP-Customer-in
route-map out BGP-Customer-out
exit
remote-as 65333
send-community
exit
exit
exit
Подключение пользователей статическим белым IP
Для ряда пользователей сети, например, юридических лиц, требуется выделенный прямой канал доступа в Интернет без поднятия каких-либо сессий на BRAS, но при этом пользователь не имеет собственной AS и пула адресов, выделенных регулятором. Такие подключения осуществляются, как правило, с использованием сетей размера /30 из пула адресов провайдера. Для подобных подключений рекомендуется выделять пул достаточного объёма для возможности агрегации маршрутов и удобства администрирования. Терминацию можно выполнять как на маршрутизаторах ядра, так и на маршрутизаторах агрегации или доступа. Физическое подключение осуществляется в сети доступа изолированным VLAN. В случае если клиенту нужно большее адресное пространство, дополнительно выделяется сеть требуемого размера и добавляется статический маршрут.
Далее в примере показана конфигурация сервиса Интернет через сеть доступа с маршрутизатора Aggr-R3:
Подключение пользователей, терминирующихся на сервисных платформах
Пользователи с сессионным доступом IPoE, PPPoE терминируются на BRAS, имеющих внешние интерфейсы для выхода в Интернет и внутренние для подключения абонентов. Внешние интерфейсы BRAS подключаются непосредственно в VRF-inet, внутренние интерфейсы подключаются в отдельный VRF, обеспечивающий связность с абонентами. Как правило, сессионный доступ используется для подключения b2c-абонентов, количество которых в сети провайдера велико. Для оптимизации использования адресного пространства и распределения сетей возможно использование bvi-интерфейсов для терминирования абонентов различных сегментов сети на одном L3-интерфейсе. Кроме того, для получения сетевых настроек потребуется DHCP-сервер. Для обеспечения связности абонентов c DHCP-сервером потребуется настройка dhcp-relay.
В примере ниже показано подключение BRAS и организация абонентских интерфейсов для одного сегмента сети, для нескольких сегментов и настройка dhcp-relay.
Конфигурация маршрутизаторов CORE. Сеть 172.170.201.0/25 в данном примере — это внешняя сеть NAT:
vrf bras export route-target 64499:101 import route-target 64499:101 rd 64499:101 exit interface tengigabitethernet 0/0/20.121 description to_BRAS_customers encapsulation outer-vid 121 ipv4 address 10.128.1.1/30 vrf bras exit interface tengigabitethernet 0/0/20.122 description to_DHCP_server_1 encapsulation outer-vid 122 ipv4 address 10.128.1.65/30 vrf bras exit
interface tengigabitethernet 0/0/20.32
description to_BRAS_internet
encapsulation outer-vid 32
ipv4 address 172.170.101.149/30
vrf inet
exit
vrf bras
export route-target 64499:101
import route-target 64499:101
rd 64499:101
exit
interface tengigabitethernet 0/0/11.121
description to_BRAS_customers
encapsulation outer-vid 121
ipv4 address 10.128.1.1/30
vrf bras
exit
interface tengigabitethernet 0/0/11.122
description to_DHCP_server_2
encapsulation outer-vid 122
ipv4 address 10.128.1.69/30
vrf bras
exit
router static
vrf bras
address-family ipv4 unicast
destination 10.128.1.192/26 10.128.1.6
exit
exit
exit
vrf inet
address-family ipv4 unicast
destination 172.170.201.0/25 172.170.101.150
exit
exit
exit
exit
Конфигурация маршрутизаторов AGGR:
vrf bras
export route-target 64499:101
import route-target 64499:101
rd 64499:101
exit
interface tengigabitethernet 0/0/31.2149
description "BRAS_Customers
encapsulation outer-vid 2149
ipv4 address 10.128.2.1/24
vrf bras
exit
relay-agent bras
address-family ipv4 helper-address 10.128.1.66
vrf bras
exit
address-family ipv4 helper-address 10.128.1.70
vrf bras
exit
interface tengigabitethernet 0/0/31.2149
exit
mode forward
exit
В данном примере пользователи подключаются в двух сегментах te0/0/11.2149 и te0/0/12.2149, однако терминация происходит на интерфейсе bvi 2149:
interface bvi 2149
description BRAS_Customers
ipv4 address 10.128.3.1/24
vrf bras
exit
interface tengigabitethernet 0/0/11.2149
description "BRAS_Customers_to_segment-1
encapsulation outer-vid 2149
rewrite egress tag push outer-vid 2149
rewrite ingress tag pop one
exit
interface tengigabitethernet 0/0/12.2149
description "BRAS_Customers_to_segment-2
encapsulation outer-vid 2149
rewrite egress tag push outer-vid 2149
rewrite ingress tag pop one
exit
l2vpn
bridge-group bras
bridge-domain bras
interface tengigabitethernet 0/0/11.2149
exit
interface tengigabitethernet 0/0/12.2149
exit
local-switching disable
routed interface bvi 2149
exit
exit
exit
vrf bras
export route-target 64499:101
import route-target 64499:101
rd 64499:101
exit
Вид таблиц маршрутизации в VRF inet и VRF bras:
0/ME5200S:Aggr-R3# sh route vrf inet
Wed Aug 5 12:11:52 2026
Codes: C - connected, S - static, O - OSPF, B - BGP, L - local
IA - OSPF inter area, EA - OSPF intra area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2,
LE1 - IS-IS level1 external, LE2 - IS-IS level2 external
BI - BGP internal, BE - BGP external, BV - BGP vpn,
BL - BGP labeled, R - RIP
B BV 0.0.0.0/0 via 10.255.0.2 [200/0], 05d23h53m
B BV 172.16.101.0/30 via 10.255.0.1 [200/0], 03h47m10s
B BV 172.170.101.0/24 via 10.255.0.2 [200/0], 05d23h53m
B BV 172.170.101.128/30 via 10.255.0.1 [200/0], 03h47m10s
B BV 172.170.201.0/24 via 10.255.0.2 [200/0], 05d23h53m
B BV 172.170.201.0/25 via 10.255.0.2 [200/0], 05d23h53m
B BV 172.171.101.0/24 via 10.255.0.1 [200/0], 01w00d01h
B BV 172.172.101.0/24 via 10.255.0.1 [200/0], 01w00d01h
S 172.172.201.160/27 via 192.168.3.2 [1/1], 06d07h46m, te0/0/11.35
B BV 192.168.3.0/24 via 10.255.0.2 [200/0], 05d23h53m
C 192.168.3.0/30 is directly connected, 01w05d08h, te0/0/11.35
L 192.168.3.1/32 is directly connected, 01w05d08h, te0/0/11.35
B BV 192.168.3.4/30 via 10.255.0.4 [200/0], 01w00d01h
B BV 192.168.3.64/30 via 10.255.0.4 [200/0], 01w00d01h
Total entries: 14
0/ME5200S:Aggr-R3# sh route vrf bras
Wed Aug 5 12:11:58 2026
Codes: C - connected, S - static, O - OSPF, B - BGP, L - local
IA - OSPF inter area, EA - OSPF intra area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2,
LE1 - IS-IS level1 external, LE2 - IS-IS level2 external
BI - BGP internal, BE - BGP external, BV - BGP vpn,
BL - BGP labeled, R - RIP
B BV 10.128.1.0/30 via 10.255.0.2 [200/0], 03h58m36s
B BV 10.128.1.4/30 via 10.255.0.2 [200/0], 02h59m59s
B BV 10.128.1.64/30 via 10.255.0.1 [200/0], 03h47m17s
B BV 10.128.1.68/30 via 10.255.0.2 [200/0], 03h58m36s
B BV 10.128.1.128/26 via 10.255.0.1 [200/0], 02h01m05s
B BV 10.128.1.192/26 via 10.255.0.2 [200/0], 02h01m08s
C 10.128.2.0/24 is directly connected, 03h58m36s, te0/0/31.2149
L 10.128.2.1/32 is directly connected, 03h58m36s, te0/0/31.2149
B BV 10.128.3.0/24 via 10.255.0.4 [200/0], 01h24m59s
Total entries: 9
0/ME5200S:Aggr-R3#
Конфигурирование сервисов IPTV
В современной инфраструктуре сервис-провайдеров передача многоадресного трафика (Multicast) поверх виртуальных частных сетей (VPN) является критически важным сервисом. Технология MVPN (Multicast VPN) позволяет оператору эффективно масштабировать доставку контента «один ко многим» в изолированных клиентских сетях L3VPN. На маршрутизаторах Etex ME поддержаны как «традиционные» Draft Rosen, так и более современный NG-MVPN. В данном документе рассматривается NG-MVPN. Внедрение технологии NG-MVPN с использованием mLDP в качестве транспортного протокола ядра позволяет построить единую, гибкую и высокопроизводительную среду для доставки внутреннего пакета услуг IPTV корпоративного класса и обеспечения работы внутренних медиа-сервисов компании.
Основные технические характеристики сервиса:
- Современный Control Plane: использование BGP (Address Family MVPN) для эффективного обмена маршрутной информацией и минимизации нагрузки на управляющий план оборудования.
- Надежный Data Plane: построение мультикаст-деревьев в ядре с помощью mLDP, что исключает необходимость поддержки PIM-инкапсуляции (GRE) и повышает стабильность коммутации.
- Строгая изоляция: вещание пакетов IPTV осуществляется строго в рамках выделенных клиентских или технологических VRF с сохранением независимости адресации.
- Быстрое восстановление: интеграция с механизмами MPLS Fast Reroute (FRR) обеспечивает максимально быстрое переключение на резервные пути при авариях на линках ядра.
- Оптимизация профилей доставки: поддержка динамического построения деревьев (Inclusive/Selective PMSI) для рационального распределения IPTV-каналов в зависимости от наличия активных подписчиков на PE-маршрутизаторах.
В приведенном примере для предоставления сервиса на сегментах доступа используется VLAN 30. Cаб-интерфейсы могут быть как L3 с терминацией пользователей одного сегмента, так и L2 с терминацией на BVI-интерфейсах, объединяя при этом пользователей из разных сегментов сети.
Источник мультикаста находится и сконфигурирован на Core-R1. Ниже приведена конфигурация Core-R1.
Здесь активирован address-family ipv4 mvpn для всех iBGP-соседей, сконфигурирован vrf iptv, в котором будет распространяться мультикаст, и включен обработчик MVPN. Сконфигурирован PIM в vrf iptv, а также интерфейс источника мультикaста tengigabitethernet 0/0/11.30. Кроме того, в обязательном порядке должен быть сконфигурирован Loopback-интерфейс в vrf, адресация которого совпадает с основным Loopback-интерфейсом маршрутизатора. В данном случае это loopback 300, его же адрес указывается в качестве rp.
router bgp 64499
neighbor 10.255.0.2
address-family ipv4 mvpn
exit
neighbor 10.255.0.3
address-family ipv4 mvpn
exit
vrf iptv
export route-target 64499:300
import route-target 64499:300
mvpn
exit
rd 64499:300
exit
router pim
vrf iptv
address-family ipv4
interface tengigabitethernet 0/0/11.30
passive-interface
exit
static-rp 239.1.1.0/28
rp-address 10.255.0.1
exit
exit
exit
exit
interface tengigabitethernet 0/0/11.30
description ""Multicast Sourse-1"
encapsulation outer-vid 30
ipv4 address 10.196.1.1/29
vrf iptv
exit
interface loopback 300
description MVPN
ipv4 address 10.255.0.1/32
vrf iptv
exit
Аналогичную настройку необходимо провести на остальных маршрутизаторах.
Ниже приведен пример конфигурации Aggr-R3.
Здесь также активирован address-family ipv4 mvpn для всех iBGP-соседей, сконфигурирован vrf iptv. Сконфигурирован PIM в vrf iptv, в качестве rp указан Core-R1. Эта настройка должна быть общей для всех маршрутизаторов.
Также показана конфигурация интерфейсов пользователей и настройка протокола IGMP и IGMP snooping.
router bgp 64499
neighbor 10.255.0.1
address-family ipv4 mvpn
exit
neighbor 10.255.0.2
address-family ipv4 mvpn
exit
exit
exit
vrf iptv
export route-target 64499:300
import route-target 64499:300
mvpn
exit
rd 64499:300
exit
interface tengigabitethernet 0/0/11.30
description "IPTV_Customers
encapsulation outer-vid 30
ipv4 address 10.196.255.1/24
vrf iptv
exit
interface bvi 30
description ""IPTV-L2_Customers "
ipv4 address 10.196.254.1/24
vrf iptv
exit
bridge-group IPTV
bridge-domain IPTV-L2
interface tengigabitethernet 0/0/31.30
exit
interface tengigabitethernet 0/0/32.30
exit
igmp-snooping
profile snooping
exit
local-switching disable
routed interface bvi 30
exit
exit
router pim
vrf iptv
address-family ipv4
static-rp 239.1.1.0/28
rp-address 10.255.0.1
exit
exit
exit
exit
router igmp
vrf iptv
interface bvi 30
version 2
exit
interface tengigabitethernet 0/0/11.30
version 2
exit
exit
exit
igmp-snooping
profile snooping
version 2
exit
exit
Интерфейсы пользователей не обязательно указывать в блоке конфигурации PIM. Интерфейсы, прописанные в IGMP, автоматически попадают и в PIM.
После начала вещания и подписок пользователей можно проконтролировать создание P2MP-туннелей:
0/ME5200S:Aggr-R3# sh mpls ldp bin ml Thu Aug 27 11:36:53 2026 LSR Label Type Root node Opaque value Direction ------------------- -------- ------- --------------------- ------------- ---------- 10.255.0.1:0 53 P2MP 10.255.0.1 1 upstream 10.255.0.1:0 54 P2MP 10.255.0.1 4 upstream 10.255.0.1:0 55 P2MP 10.255.0.1 5 upstream 10.255.0.1:0 57 P2MP 10.255.0.1 6 upstream 10.255.0.1:0 58 P2MP 10.255.0.1 7 upstream 10.255.0.1:0 59 P2MP 10.255.0.1 8 upstream 10.255.0.1:0 60 P2MP 10.255.0.1 9 upstream 10.255.0.1:0 61 P2MP 10.255.0.1 10 upstream 10.255.0.2:0 52 P2MP 10.255.0.2 1 upstream 10.255.0.1:0 84 P2MP 10.255.0.3 1 downstream 10.255.0.2:0 82 P2MP 10.255.0.3 1 downstream
BGP-анонсы ipv4 mvpn:
0/ME5200S:Aggr-R3# sh bgp ipv4 mvpn
Thu Aug 27 11:38:47 2026
BGP router identifier 10.255.0.3, local AS number 64499
Graceful Restart is disabled
BGP table state: active
Status codes: d damped, h history, > best, b backup, S stale, * active, u untracked, i internal
Origin codes: i igp, e egp, ? incomplete
Network Next hop Metric LocPrf Weight Path
------------------------ ---------------- ------- ------- ------- -----
>i 64499:300 [1][10.255.0.1]
10.255.0.1 0 100 0 i
>i 64499:300 [1][10.255.0.2]
10.255.0.2 0 100 0 i
> 64499:300 [1][10.255.0.3]
10.255.0.3 0 100 0 i
>i 64499:300 [3][10.196.1.2][239.1.1.1][10.255.0.1]
10.255.0.1 0 100 0 i
>i 64499:300 [3][10.196.1.2][239.1.1.2][10.255.0.1]
10.255.0.1 0 100 0 i
>i 64499:300 [3][10.196.1.2][239.1.1.3][10.255.0.1]
10.255.0.1 0 100 0 i
>i 64499:300 [3][10.196.1.2][239.1.1.4][10.255.0.1]
10.255.0.1 0 100 0 i
>i 64499:300 [3][10.196.1.2][239.1.1.5][10.255.0.1]
10.255.0.1 0 100 0 i
>i 64499:300 [3][10.196.1.2][239.1.1.9][10.255.0.1]
10.255.0.1 0 100 0 i
>i 64499:300 [3][10.196.1.2][239.1.1.10][10.255.0.1]
10.255.0.1 0 100 0 i
>i 64499:300 [5][10.196.1.2][239.1.1.1]
10.255.0.1 0 100 0 i
>i 64499:300 [5][10.196.1.2][239.1.1.2]
10.255.0.1 0 100 0 i
>i 64499:300 [5][10.196.1.2][239.1.1.3]
10.255.0.1 0 100 0 i
>i 64499:300 [5][10.196.1.2][239.1.1.4]
10.255.0.1 0 100 0 i
>i 64499:300 [5][10.196.1.2][239.1.1.5]
10.255.0.1 0 100 0 i
>i 64499:300 [5][10.196.1.2][239.1.1.9]
10.255.0.1 0 100 0 i
>i 64499:300 [5][10.196.1.2][239.1.1.10]
10.255.0.1 0 100 0 i
> 64499:300 [6][64499][10.255.0.1][239.1.1.1]
10.255.0.3 0 100 0 i
> 64499:300 [6][64499][10.255.0.1][239.1.1.2]
10.255.0.3 0 100 0 i
> 64499:300 [6][64499][10.255.0.1][239.1.1.3]
10.255.0.3 0 100 0 i
> 64499:300 [6][64499][10.255.0.1][239.1.1.4]
10.255.0.3 0 100 0 i
> 64499:300 [6][64499][10.255.0.1][239.1.1.5]
10.255.0.3 0 100 0 i
> 64499:300 [6][64499][10.255.0.1][239.1.1.9]
10.255.0.3 0 100 0 i
> 64499:300 [6][64499][10.255.0.1][239.1.1.10]
10.255.0.3 0 100 0 i
> 64499:300 [6][64499][10.255.0.1][239.1.1.11]
10.255.0.3 0 100 0 i
> 64499:300 [6][64499][10.255.0.1][239.1.1.12]
10.255.0.3 0 100 0 i
> 64499:300 [7][64499][10.196.1.2][239.1.1.1]
10.255.0.3 0 100 0 i
> 64499:300 [7][64499][10.196.1.2][239.1.1.2]
10.255.0.3 0 100 0 i
> 64499:300 [7][64499][10.196.1.2][239.1.1.3]
10.255.0.3 0 100 0 i
> 64499:300 [7][64499][10.196.1.2][239.1.1.4]
10.255.0.3 0 100 0 i
> 64499:300 [7][64499][10.196.1.2][239.1.1.5]
10.255.0.3 0 100 0 i
> 64499:300 [7][64499][10.196.1.2][239.1.1.9]
10.255.0.3 0 100 0 i
> 64499:300 [7][64499][10.196.1.2][239.1.1.10]
10.255.0.3 0 100 0 i
Total entries: 33
Подписки на группы:
0/ME5200S:Aggr-R3# show igmp vrf iptv groups Thu Aug 27 11:56:57 2026 IGMP Connected Group Membership Group Address Interface Uptime Expires Last Reporter ------------------------ ------------------------ ----------- ----------- -------------- 239.1.1.1 te0/0/11.30 00h30m46s 00h03m36s 10.196.254.12 239.1.1.2 te0/0/11.30 00h30m46s 00h03m36s 10.196.255.11 239.1.1.3 te0/0/11.30 00h30m46s 00h03m36s 10.196.254.17 239.1.1.4 te0/0/11.30 00h30m46s 00h03m36s 10.196.254.16 239.1.1.5 te0/0/11.30 00h30m46s 00h03m36s 10.196.254.14 239.1.1.9 te0/0/11.30 00h30m46s 00h03m36s 10.196.255.14 239.1.1.10 te0/0/11.30 00h30m46s 00h03m36s 10.196.255.16 239.1.1.11 te0/0/11.30 00h30m46s 00h03m36s 10.196.255.12 239.1.1.12 te0/0/11.30 00h30m46s 00h03m36s 10.196.255.10 Total entries: 9
Просмотр PIM-топологии и наличия записей (*, G), (S, G):
0/ME5200S:Aggr-R3# sh pim vrf iptv topology
Thu Aug 27 11:42:32 2026
IP PIM Multicast Topology Table
Entry state: (*/S,G)[RPT/SPT] Mode, Protocol, Uptime, Info
Interface state: Name, Uptime, Fwd, Info
(10.196.1.2, 239.1.1.1) SPT, asm, Up: 00h16m21s
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/4, (10.255.0.1)
(10.196.1.2, 239.1.1.1) RPT not-prune, Up: 00h00m00s
(*, 239.1.1.1) asm, Up: 00h16m22s, RP: 10.255.0.1 is not local (config)
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/1, (10.255.0.1)
te0/0/11.30 asm, Up: 00h16m22s is local
(10.196.1.2, 239.1.1.2) SPT, asm, Up: 00h16m21s
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/5, (10.255.0.1)
(10.196.1.2, 239.1.1.2) RPT not-prune, Up: 00h00m00s
(*, 239.1.1.2) asm, Up: 00h16m22s, RP: 10.255.0.1 is not local (config)
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/1, (10.255.0.1)
te0/0/11.30 asm, Up: 00h16m22s is local
(10.196.1.2, 239.1.1.3) SPT, asm, Up: 00h16m21s
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/6, (10.255.0.1)
(10.196.1.2, 239.1.1.3) RPT not-prune, Up: 00h00m00s
(*, 239.1.1.3) asm, Up: 00h16m22s, RP: 10.255.0.1 is not local (config)
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/1, (10.255.0.1)
te0/0/11.30 asm, Up: 00h16m22s is local
(10.196.1.2, 239.1.1.4) SPT, asm, Up: 00h16m21s
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/7, (10.255.0.1)
(10.196.1.2, 239.1.1.4) RPT not-prune, Up: 00h00m00s
(*, 239.1.1.4) asm, Up: 00h16m22s, RP: 10.255.0.1 is not local (config)
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/1, (10.255.0.1)
te0/0/11.30 asm, Up: 00h16m22s is local
(10.196.1.2, 239.1.1.5) SPT, asm, Up: 00h16m21s
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/8, (10.255.0.1)
(10.196.1.2, 239.1.1.5) RPT not-prune, Up: 00h00m00s
(*, 239.1.1.5) asm, Up: 00h16m22s, RP: 10.255.0.1 is not local (config)
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/1, (10.255.0.1)
te0/0/11.30 asm, Up: 00h16m22s is local
(10.196.1.2, 239.1.1.9) SPT, asm, Up: 00h16m21s
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/9, (10.255.0.1)
(10.196.1.2, 239.1.1.9) RPT not-prune, Up: 00h00m00s
(*, 239.1.1.9) asm, Up: 00h16m22s, RP: 10.255.0.1 is not local (config)
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/1, (10.255.0.1)
te0/0/11.30 asm, Up: 00h16m22s is local
(10.196.1.2, 239.1.1.10) SPT, asm, Up: 00h16m21s
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/10, (10.255.0.1)
(10.196.1.2, 239.1.1.10) RPT not-prune, Up: 00h00m00s
(*, 239.1.1.10) asm, Up: 00h16m22s, RP: 10.255.0.1 is not local (config)
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/1, (10.255.0.1)
te0/0/11.30 asm, Up: 00h16m22s is local
(*, 239.1.1.11) asm, Up: 00h16m22s, RP: 10.255.0.1 is not local (config)
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/1, (10.255.0.1)
te0/0/11.30 asm, Up: 00h16m22s is local
(*, 239.1.1.12) asm, Up: 00h16m22s, RP: 10.255.0.1 is not local (config)
JP: joined (never), RPF: Pmsi/64499:300/10.255.0.1/1, (10.255.0.1)
te0/0/11.30 asm, Up: 00h16m22s is local
Статистика передачи трафика по группам и интерфейсам:
0/ME5200S:Aggr-R3# show multicast counters vrf iptv Thu Aug 27 11:59:02 2026 Interface status code: N - Notification, I - Ignored Source Address Group Address Packets Recv Bytes Recv Status codes Interface -------------- -------------- ------------- ----------- ------------- ---------- 10.196.1.2 239.1.1.1 614610 51627240 pmsi/64499:300/10.255.0.1/4 10.196.1.2 239.1.1.2 614610 51627240 pmsi/64499:300/10.255.0.1/5 10.196.1.2 239.1.1.3 614607 51626988 pmsi/64499:300/10.255.0.1/6 10.196.1.2 239.1.1.4 614607 51626988 pmsi/64499:300/10.255.0.1/7 10.196.1.2 239.1.1.5 614609 51627156 pmsi/64499:300/10.255.0.1/8 10.196.1.2 239.1.1.9 614603 51626652 pmsi/64499:300/10.255.0.1/9 10.196.1.2 239.1.1.10 614605 52241425 pmsi/64499:300/10.255.0.1/10 Total entries: 7 0/ME5200S:Aggr-R3# show multicast counters vrf iptv Thu Aug 27 11:59:07 2026 Interface status code: N - Notification, I - Ignored Source Address Group Address Packets Recv Bytes Recv Status codes Interface -------------- -------------- ------------- ----------- ------------- ---------- 10.196.1.2 239.1.1.1 616173 51758532 pmsi/64499:300/10.255.0.1/4 10.196.1.2 239.1.1.2 616173 51758532 pmsi/64499:300/10.255.0.1/5 10.196.1.2 239.1.1.3 616170 51758280 pmsi/64499:300/10.255.0.1/6 10.196.1.2 239.1.1.4 616169 51758196 pmsi/64499:300/10.255.0.1/7 10.196.1.2 239.1.1.5 616169 51758196 pmsi/64499:300/10.255.0.1/8 10.196.1.2 239.1.1.9 616165 51757860 pmsi/64499:300/10.255.0.1/9 10.196.1.2 239.1.1.10 616168 52374280 pmsi/64499:300/10.255.0.1/10 Total entries: 7
Также стоит отдельно отметить, что при организации сервисов IPTV критически важно обеспечить минимальную задержку, даже при высокой нагрузке на линках, и приоритизацию трафика.
Вопрос конфигурации QoS на сети будет подробно рассмотрен в отдельных гайдах.
Список изменений
| Версия документа | Дата выпуска | Содержание изменений |
|---|---|---|
| 2.0 | 09.2026 | Добавлено:
|
| 1.0 | 03.2026 | Первая публикация. |
