ПоделитьсяВведение
Современные вызовы в области безопасности требуют внедрения решений, способных обеспечить надежную защиту объектов и контроль доступа. Система контроля и управления доступом (СКУД), использующая устройства распознавания лиц (УРВ) и видеонаблюдение, представляет собой мощный инструмент для решения этих задач. Она не только предотвращает несанкционированный доступ и обеспечивает мониторинг территории, но и позволяет управлять доступом к различным зонам, регистрируя вход и выход сотрудников и посетителей. В режиме реального времени система предоставляет возможность оперативного реагирования на инциденты, а также обеспечивает запись и архивирование данных для последующего анализа. Интеграция с системами пожарной сигнализации и автоматическое уведомление охраны о подозрительных действиях делают данное решение еще более эффективным. В документации описаны ключевые компоненты системы, ее преимущества и возможности для обеспечения безопасности на охраняемых объектах.
Примечания и предупреждения
Подсказки содержат небольшие пояснения, помогающие быстрее освоить работу с оборудованием, или дополнительную информацию.
Примечания содержат важную информацию о настройке оборудования.
Предупреждения информируют пользователя о ситуациях, которые могут нанести вред, привести к некорректной работе системы или потере данных.
Глоссарий
СКУД — система контроля и управления доступом. Это комплекс технических средств и программного обеспечения, предназначенный для управления доступом людей и транспортных средств на охраняемые объекты или в определенные зоны.
УРВ — учет рабочего времени. Система, которая позволяет отслеживать и фиксировать время, затраченное работниками на выполнение своих обязанностей. Основная цель УРВ — обеспечить прозрачность и эффективность управления трудозатратами, а также соблюдение трудового законодательства.
Контроллер СКУД — устройство, которое управляет доступом к различным объектам или зонам в здании, обеспечивая безопасность и контроль за перемещением людей. СКУД используется в различных учреждениях, таких как офисы, промышленные предприятия, государственные организации и другие объекты.
Турникет — устройство, предназначенное для ограничения прохода людей в случае, когда необходима проверка права входа и выхода для каждого проходящего.
Считыватель СКУД (системы контроля и управления доступом) — это устройство, которое считывает информацию с кодоносителей (карт, отпечатка пальца, электронного брелока) для последующей передачи данных к контроллеру.
Wiegand — проводной интерфейс связи между устройством чтения идентификатора (карточки) и контроллером, широко применяемый в системах контроля и управления доступом (СКУД). Предназначен для передачи результата идентификации со считывателя СКУД на контроллер.
RS-485 — стандарт физического уровня связи. Обеспечивает обмен данными между несколькими устройствами по одной двухпроводной линии связи в полудуплексном режиме.
Fire Alarm — интерфейс, который позволяет напрямую общаться между пожарной сигнализацией и другими системами или устройствами, установленными в здании. Интерфейс оптимизирует функциональность общей стратегии пожарной защиты, синхронизируя все отдельные инструменты пожарной безопасности в скоординированный протокол реагирования на пожар.
Постановка задачи
Система контроля доступа (СКУД) с использованием устройств распознавания лиц (УРВ) и видеонаблюдения решает несколько ключевых задач, включая:
- Безопасность. Обеспечение защиты объектов, предотвращение несанкционированного доступа и мониторинг территории.
- Контроль доступа. Управление доступом к различным зонам, включая регистрацию входа и выхода сотрудников и посетителей.
- Мониторинг в реальном времени. Видеонаблюдение позволяет отслеживать события на объекте в режиме реального времени, что помогает оперативно реагировать на инциденты.
- Запись и архивирование данных. Системы видеонаблюдения могут записывать видео для последующего анализа и хранения, что полезно для расследования инцидентов.
- Возможность взаимодействие с системами Fire Alarm. Возможность подключения к охранной, пожарной сигнализации.
- Уведомления и оповещения. Автоматическое уведомление охраны или ответственных лиц о подозрительных действиях или событиях.
- Контроль доступа автотранспорта. Автоматическое распознавание номерных знаков позволяет управлять доступом на охраняемые территории, такие как парковки, жилые комплексы или промышленные объекты. Система может автоматически открывать ворота для зарегистрированных автомобилей.

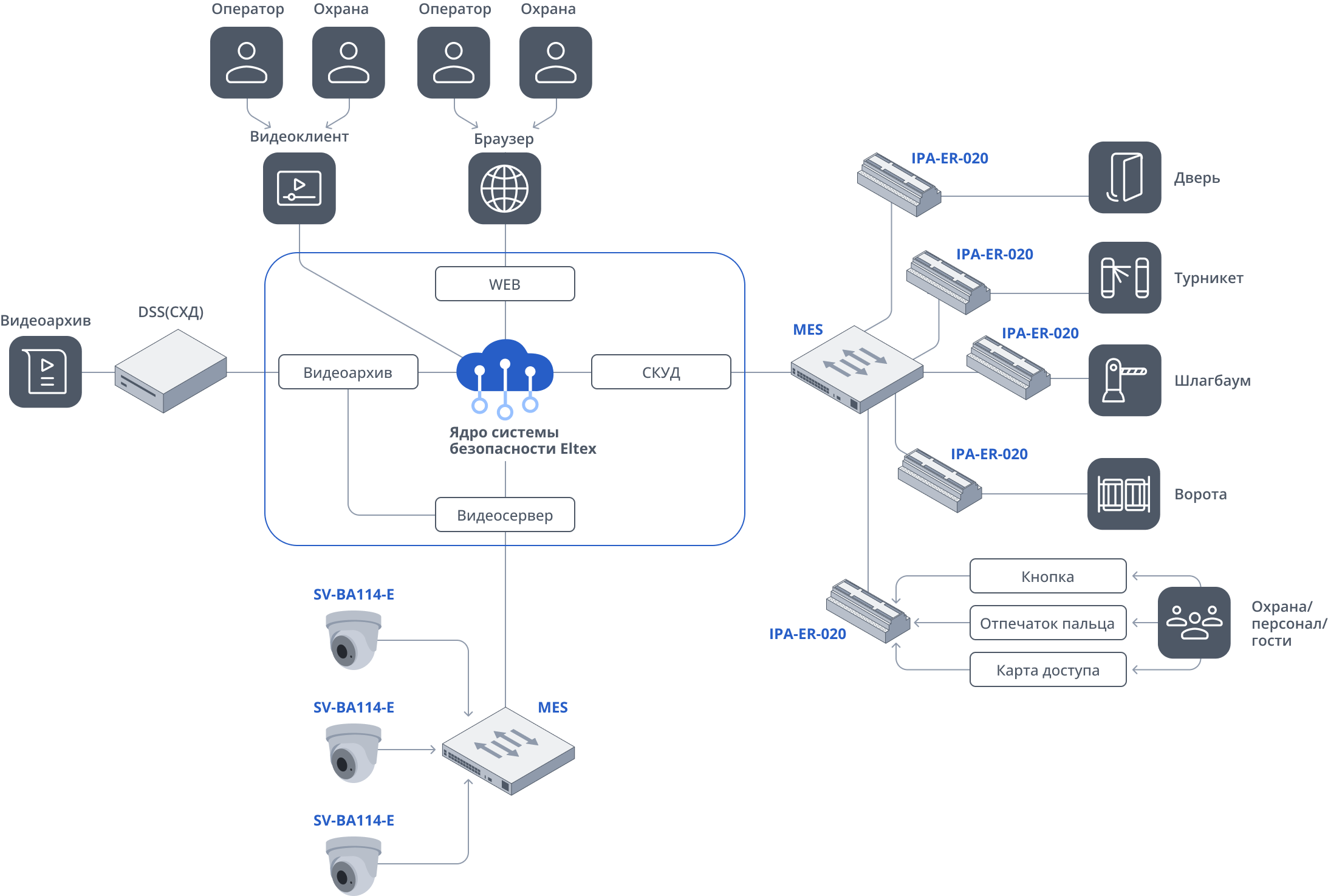

Предлагаемая схема сети охранного комплекса EVI
Основные компоненты системы
- EVI-CORE — сервис с основной бизнес-логикой EVI;
- EVI-SCUD — сервис, обеспечивающий работу с контроллерами IPA-ER-20;
- EVI-PERIMETER — сервис, отвечающий за прием видео с камер из других источников (Onvif/RTSP). Позволяет передавать полученные потоки на дальнейшую обработку другим модулям;
- EVI-ANALYZER — сервис, обеспечивающий детектирование движения в кадре для последующей записи видео;
- EVI-ARCHIVE — сервис, отвечающий за запись потоков с камер по событию от EVI-ANALYZER или постоянно. Записывает и извлекает метаданные видеоаналитики для последующей отправки клиентам (приложение, веб-интерфейс и т. д.);
- EVI-ANALYTICS — сервис анализа видеопотоков от EVI-PERIMETER на основе модели аналитики. Полученная информация от EVI-ANALYTICS может быть записана на носитель и отображена в приложении веб-интерфейса;
- EVI-WEB — веб-интерфейс, предоставляющий пользователям удобный доступ к функциям настройки и контроля платформы EVI.
Преимущества решения
1. Высокий уровень безопасности. Использование технологий распознавания лиц и видеонаблюдения позволяет значительно повысить уровень безопасности объектов, минимизируя риск несанкционированного доступа. Система автоматически идентифицирует людей, что исключает возможность прохода посторонних.
2. Мониторинг в реальном времени. Возможность отслеживания событий на объекте в режиме реального времени дает возможность оперативно реагировать на инциденты. Это особенно важно для охранных служб, которые могут быстро принимать меры в случае возникновения угрозы.
3. Контроль доступа автотранспорта. Автоматическое распознавание номерных знаков упрощает управление доступом для автотранспортных средств.
4. Экономия ресурсов. Снижение затрат на охрану и управление доступом в долгосрочной перспективе приводит к значительной экономии ресурсов. Эти преимущества делают данную конфигурацию системы контроля и управления доступом эффективным инструментом для обеспечения безопасности и оптимизации процессов на охраняемых объектах.
Системные требования
Для развертывания платформы EVI и его компонентов требуется операционная система Ubuntu 22.04 x64 LTS.
Требуется наличие процессора с поддержкой инструкций AVX2.
Минимальные системные требования сервера (минимально необходимая конфигурация для запуска ядра платформы (evi-core) и модуля СКУД):
- Количество аппаратных серверов — 1;
- Процессор — Intel, AMD;
- Оперативная память — 4 ГБ;
- Место на диске — 100 ГБ;
- Производительность дискового массива (чтение/запись) — 2000 IOPS.
Модуль СКУД
Для работы модуля требуется контроллер СКУД IPA-ER-020.
Версия прошивки должна быть не ниже 3.3.0 build 41.
Модуль видеонаблюдения
Для работы модуля требуются камеры с поддержкой подключения по ссылке rtsp.
Для просмотра видеопотока с камеры в браузере требуется актуальная версия браузера. Рекомендуются использовать браузер Chrome и подобные ему.
Установка платформы на один сервер
Настройка часового пояса
После установки операционной системы необходимо задать корректное время и часовой пояс сервера. Пример:
Обновление ОС
Перед началом установки необходимо обновить ОС. Пример:
Установка платформы СКУД и видеонаблюдения
Необходимо загрузить на сервер в домашний каталог пользователя скрипт evi-1.6.0_install.sh. Для этого выполните команду:
Отметьте необходимый компонент и дождитесь завершения установки.
По завершении должен отобразиться вывод:
|
Установка прошла успешно.
Перейдите по указанной ссылке для открытия веб-интерфейса.
Логин: admin
Пароль: password
Авторизация контроллера в платформе EVI
В сети подключения контроллера настроить DHCP-сервер с опцией 43 и указать имя сервера, на котором установлена платформа EVI.

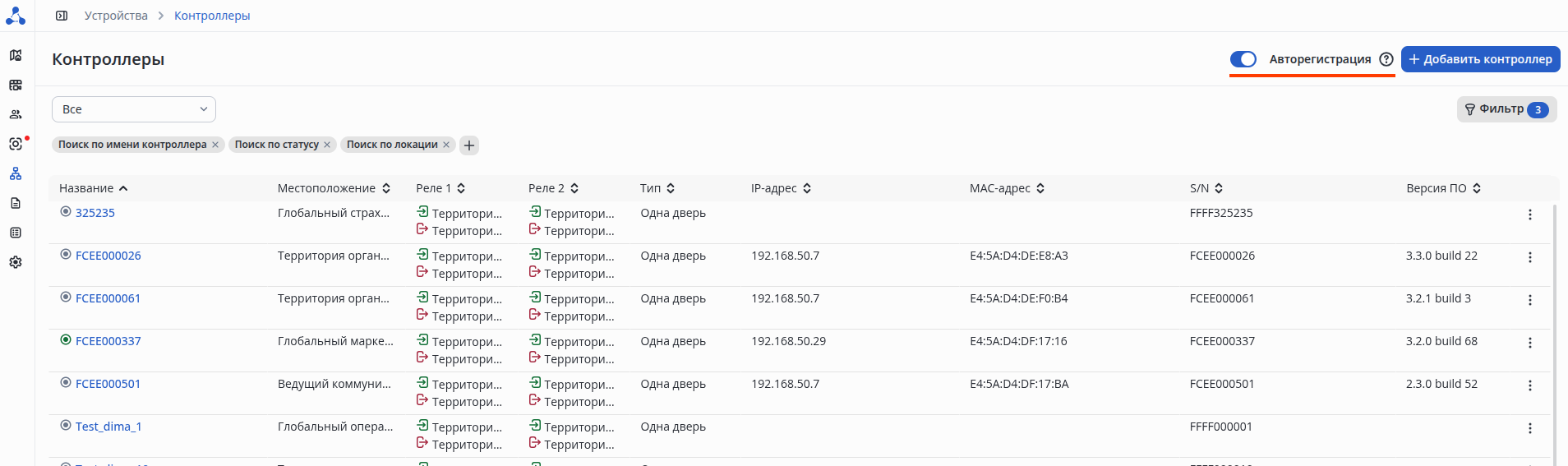

Далее необходимо подключить контроллер IPA-ER-020 в сеть и перейти в web-интерфейс платформы EVI на страницу «Контроллеры» в разделе «Устройства».
Включить функцию «Авторегистрация», после чего все приходящие контроллеры будут автоматически добавляться в систему.
Настройка точки прохода в режиме «турникет»

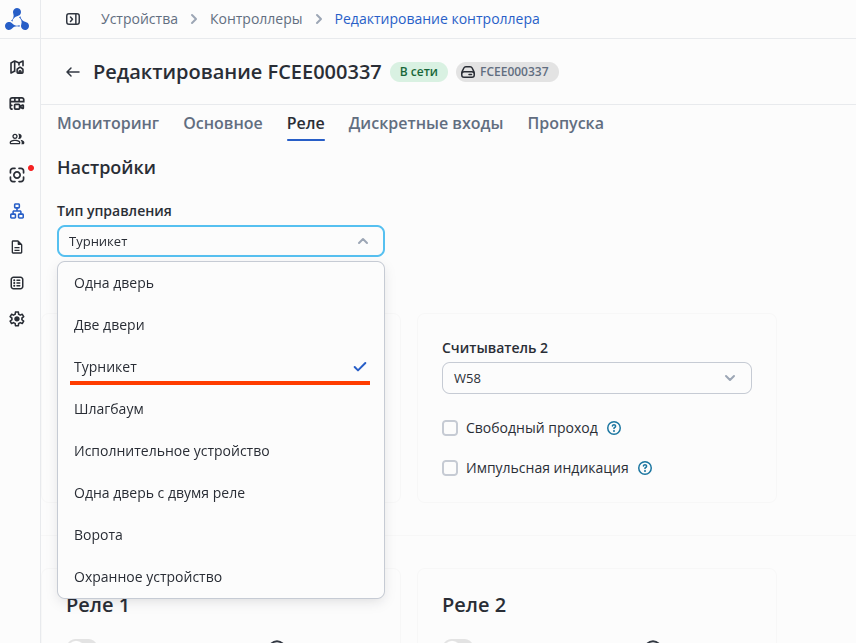

После того как требуемый контроллер появится в списке, необходимо настроить его в режим турникет, выставив соответствующий тип управления в настройках:
В разделе «СКУД» => «Сотрудники» нажать кнопку «Добавить сотрудника», указать ФИО и добавить пропуск на вкладке «Доступ и пропуск».
Перейти в разделе «СКУД» в «Шаблоны доступа» и нажать кнопку «Добавить шаблон», выбрать «Шаблон сотрудника».
Задать название и отметить реле, к которым будет предоставляться доступ, после чего добавить в шаблон требуемого сотрудника с помощью кнопки «Добавить» в верхнем правом углу.

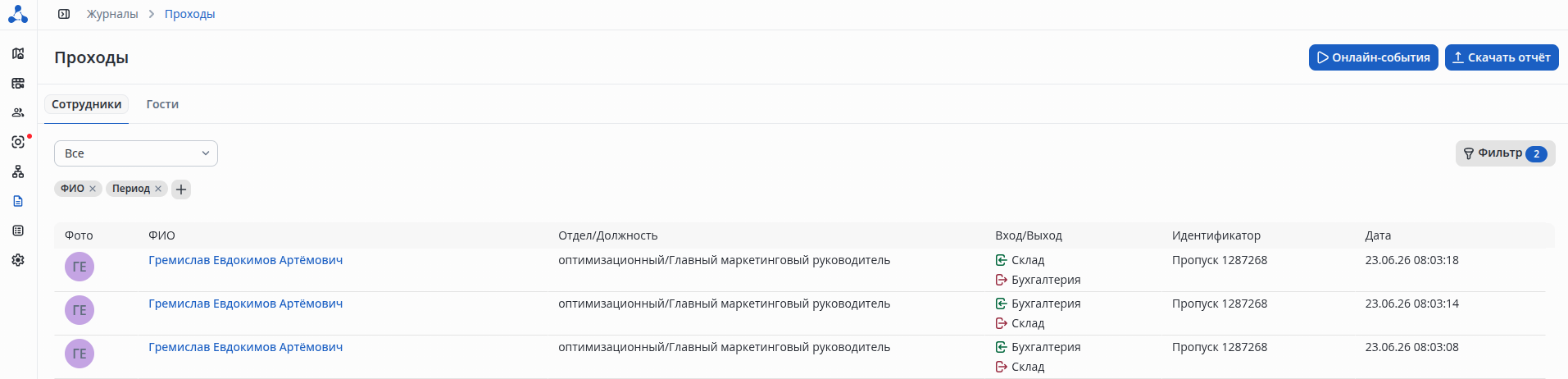

Совершенные проходы можно посмотреть в разделе «Журналы» => «Проходы».
FAQ
Q: Контроллер не появляется в списке устройств.
A: Попробуйте следующие варианты:
1) Проверьте питание на устройстве и убедитесь, что оно включено в сеть и работает индикация;
2) Проверьте доступность устройства по сети командой ping, а также убедитесь в корректной настройке DHCP-сервера, в том числе 43 опции.
Q: Не предоставляется доступ по карте.
A: Проверьте настройку следующих компонентов:
1) У сотрудника добавлен корректный номер пропуска.
2) В шаблоне доступа выбраны необходимые реле и добавлен требуемый сотрудник.
Q: Нет изображения с камеры в веб-интерфейсе.
A: При использовании самоподписанного сертификата необходимо для плеера подтвердить исключение сертификата для просмотра видеопотока с камеры:
1) Перейдите в браузере по ссылке ниже:
|
Пример: https://192.168.50.2:10001/
2) Примите исключение сертификата.
3) Обновите страницу с редактированием камеры.
Список изменений
| Версия документа | Дата выпуска | Содержание изменений |
|---|---|---|
| 1.0 | 07.2026 | Синхронизация с версией ПО 1.6.0 Первая публикация |
