Спутниковый маршрутизатор EVT-101
- Интерфейсы:
- 4x1G (RJ-45), 1x10G SFP+, 1xRF Tx (N-type), 1xRF Rx (N-type)


Описание
EVT-101 — спутниковый маршрутизатор, предназначенный для работы в составе абонентской станции спутниковой связи, работающей в сетях по топологии «точка-точка» (SCPC) и «точка-многоточка» (MCPC). Обеспечивает модуляцию и демодуляцию сигналов стандарта DVB-S2X с IP-маршрутизацией.
Улучшенные программы гарантии и поддержки
Вы можете расширить базовый набор услуг платными сервисами
Узнать большеХарактеристики
- Стандарт связи:
- DVB-S2X
- Поддерживаемые режимы работы:
- SCPC, MCPC
- Скорость связи:
- до 72 Мсим/с
Тех.характеристики
Если вы хотите ознакомиться с полным техническим описанием, воспользуетесь разделом "Документы и файлы" ниже
SCPC:
Диапазон рабочих частот
От 950 до 2150 МГц с шагом 100 Гц
Диапазон символьных скоростей
От 0,512 до 72 Мсим/с с шагом 1 сим/с
Виды модуляции
OQPSK ¹, QPSK, 8PSK, 16APSK, 32APSK, 64APSK
Компенсация совмещённой несущей ¹
От 0,512 до 18 Мсим/с
Асимметрия по спектру до 1:4
Асимметрия по мощности +/- 4дБ
Уровень выходного сигнала
От -45 дБм до -5 дБм с шагом 0,05 дБм
Динамический диапазон входного сигнала
От -75 до -5 дБм
Размеры кадра
16200 бит; 64800 бит
Режимы управления MODCOD
CCM, ACM
Протокол канального уровня
GSE (ETSI TS 102 606-1)
Управление выходной мощностью
Ручное, AUPC
Протоколы мониторинга и управления
SSH, SNMPv2, SNMPv3
¹ Опционально
MCPC:
Диапазон рабочих частот
От 950 до 2150 МГц с шагом 100 Гц
Диапазон символьных скоростей
По передаче: от 0,512 до 4,75 Мсим/с с шагом 1 сим/с
По приёму: от 0,512 до 72 Мсим/с с шагом 1 сим/с
Виды модуляции
По передаче: QPSK, 8PSK, 16APSK, 32APSK
По приёму: QPSK, 8PSK, 16APSK, 32APSK, 64APSK
Уровень выходного сигнала
От -45 дБм до -5 дБм с шагом 0,05 дБм
Динамический диапазон входного сигнала
От -75 до -5 дБм
Размеры кадра
По передаче: 16200 бит
По приёму: 16200 бит; 64800 бит
Режимы управления MODCOD
CCM, ACM
Протокол канального уровня
GSE (ETSI TS 102 606-1)
Управление выходной мощностью
Ручное, AUPC
Протоколы мониторинга и управления
SSH, SNMPv2, SNMPv3

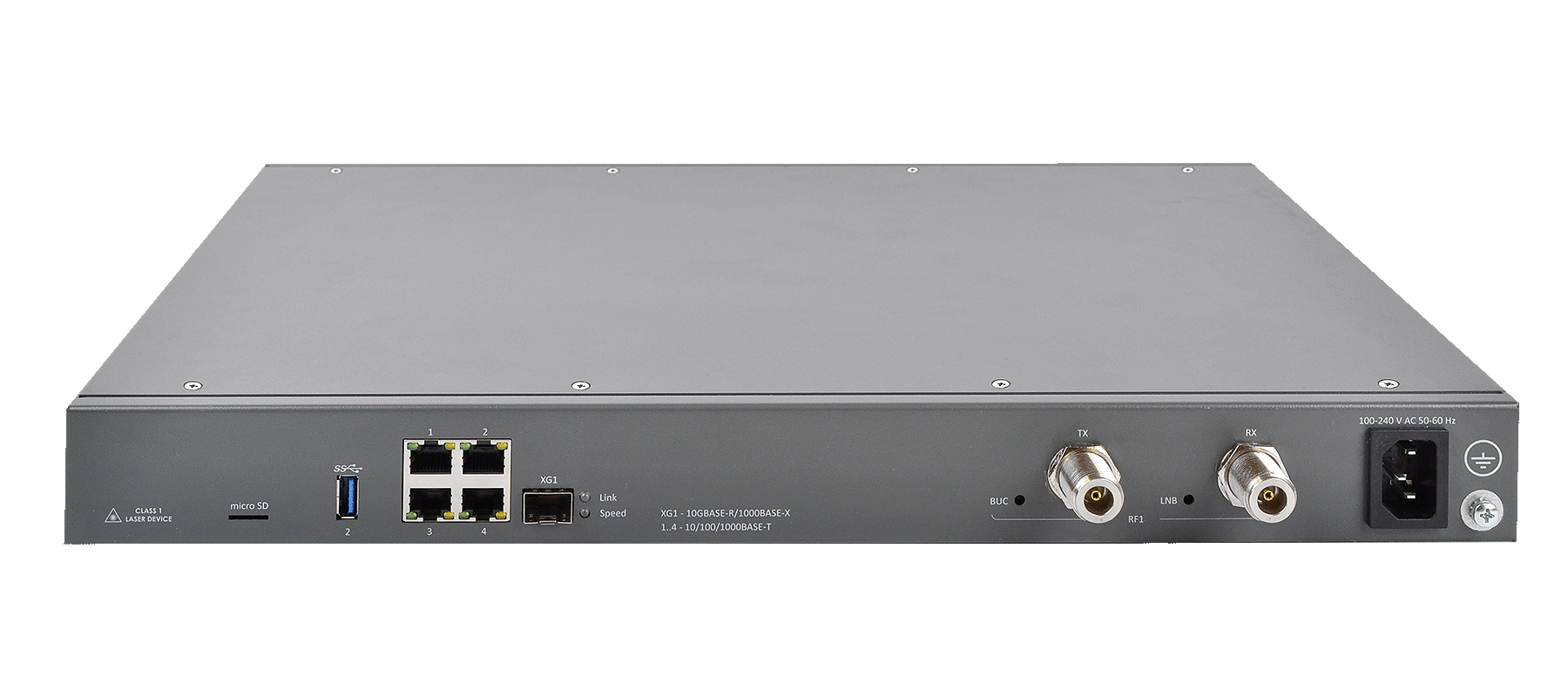

Интерфейсы:
Ethernet 10/100/1000BASE-T (RJ-45)
4
10GBASE-R (SFP+)/1000BASE-X (SFP)
1
Консольный порт RS-232 (RJ-45)
1
USB 3.0
1
USB 2.0
1
Слот для microSD-карты
1
RF Tx (N-type)
1
RF Rx (N-type)
1
Физические характеристики и условия окружающей среды:
Источники питания
Сеть переменного тока: 230 В, 50 Гц
Максимальная потребляемая мощность
62 Вт (без BUC, LNB)
Электропитание BUC
24 В, до 4 А
Электропитание LNB
13, 18, 24 В, до 0,5 А
Синхронизация BUC, LNB
10 МГц, 0 дБм
Интервал рабочих температур
От 0 до +40 С
Интервал температур хранения
От -40 до +70 С
Относительная влажность при эксплуатации (без образования конденсата)
Не более 80%
Относительная влажность при хранении (без образования конденсата)
От 10 до 95%
Габариты (ШxВxГ)
440x44x330 мм
Форм фактор
19” 1U
Масса
4,5 кг
