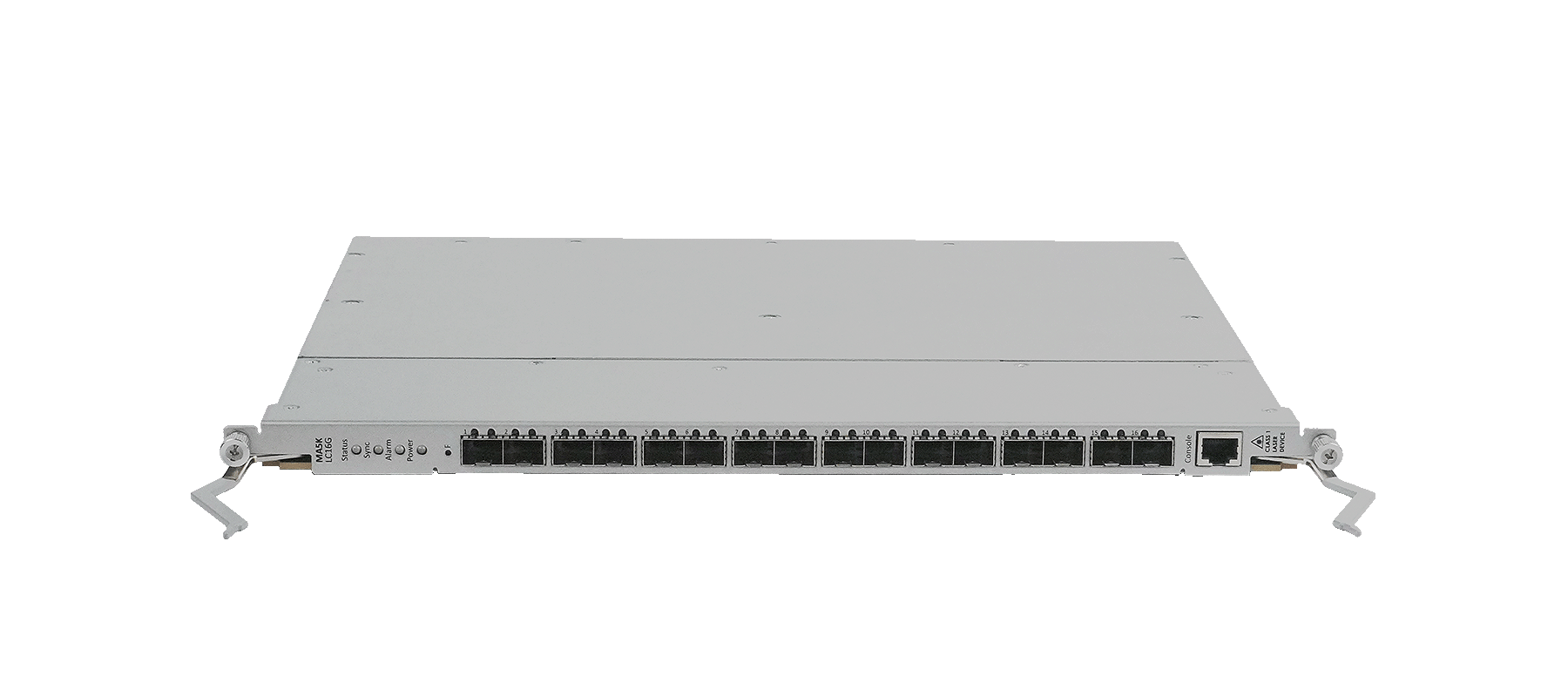

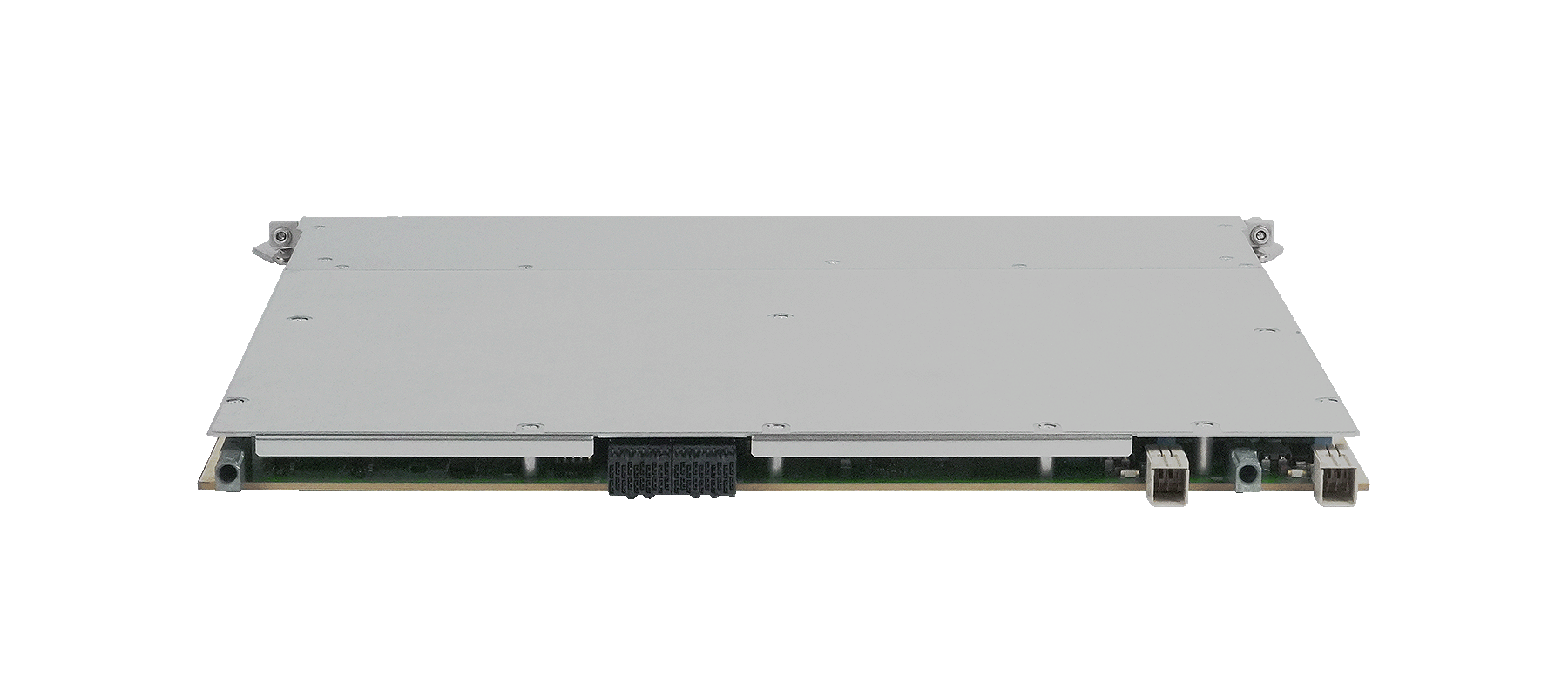

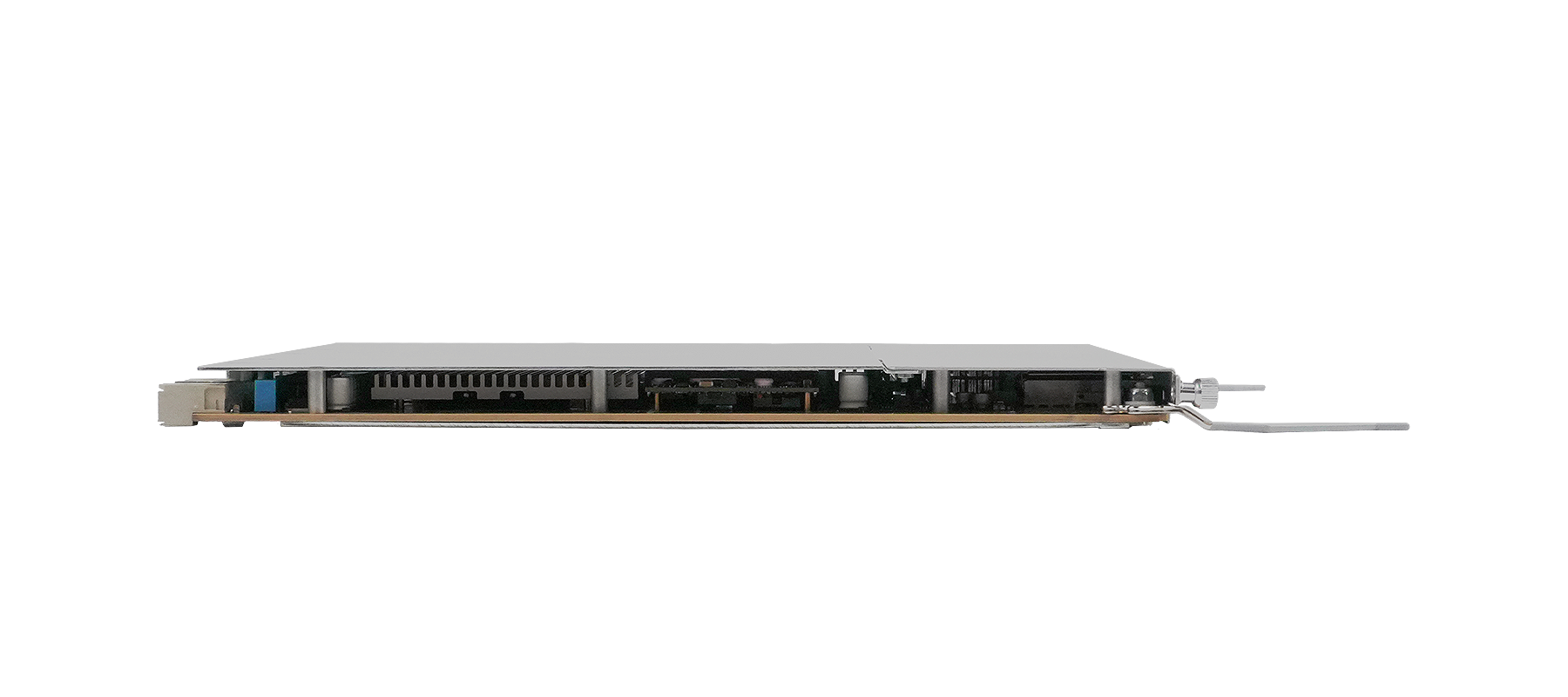

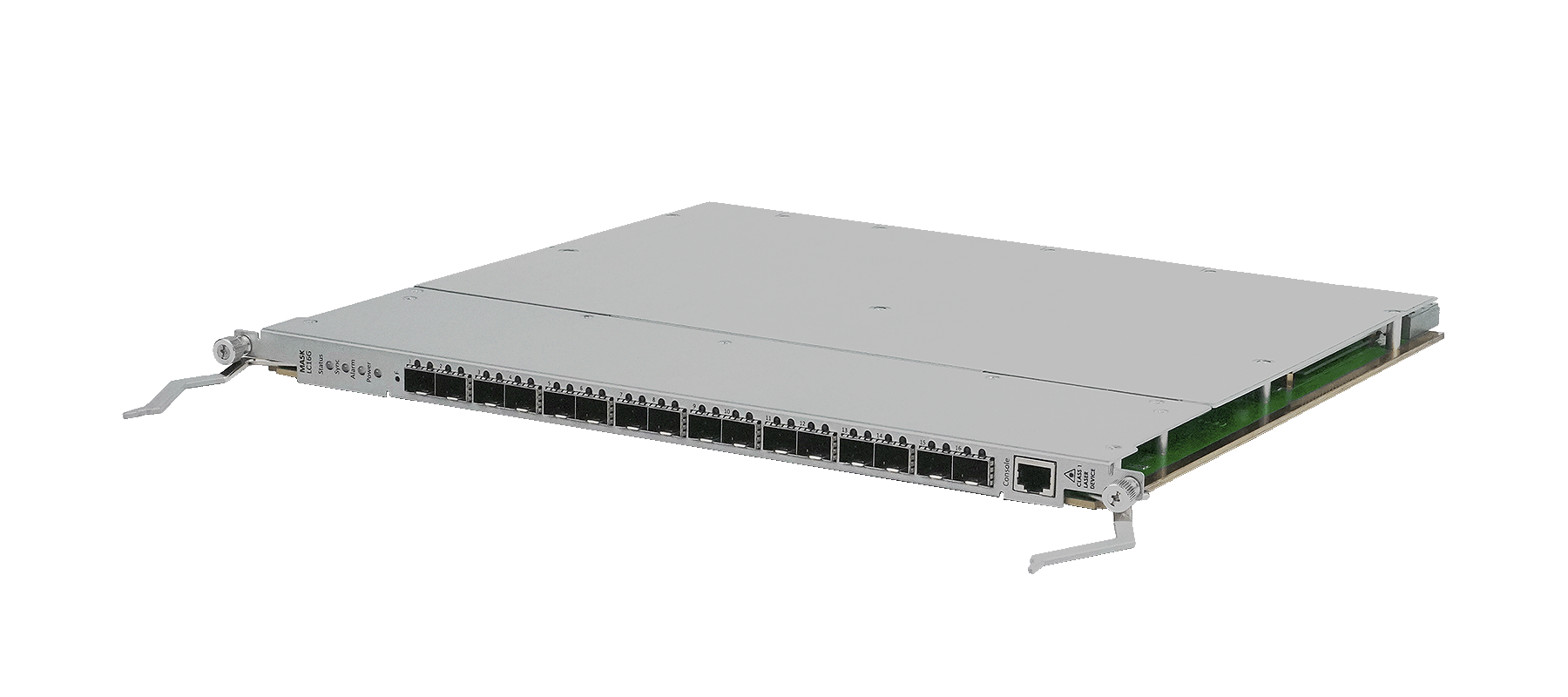

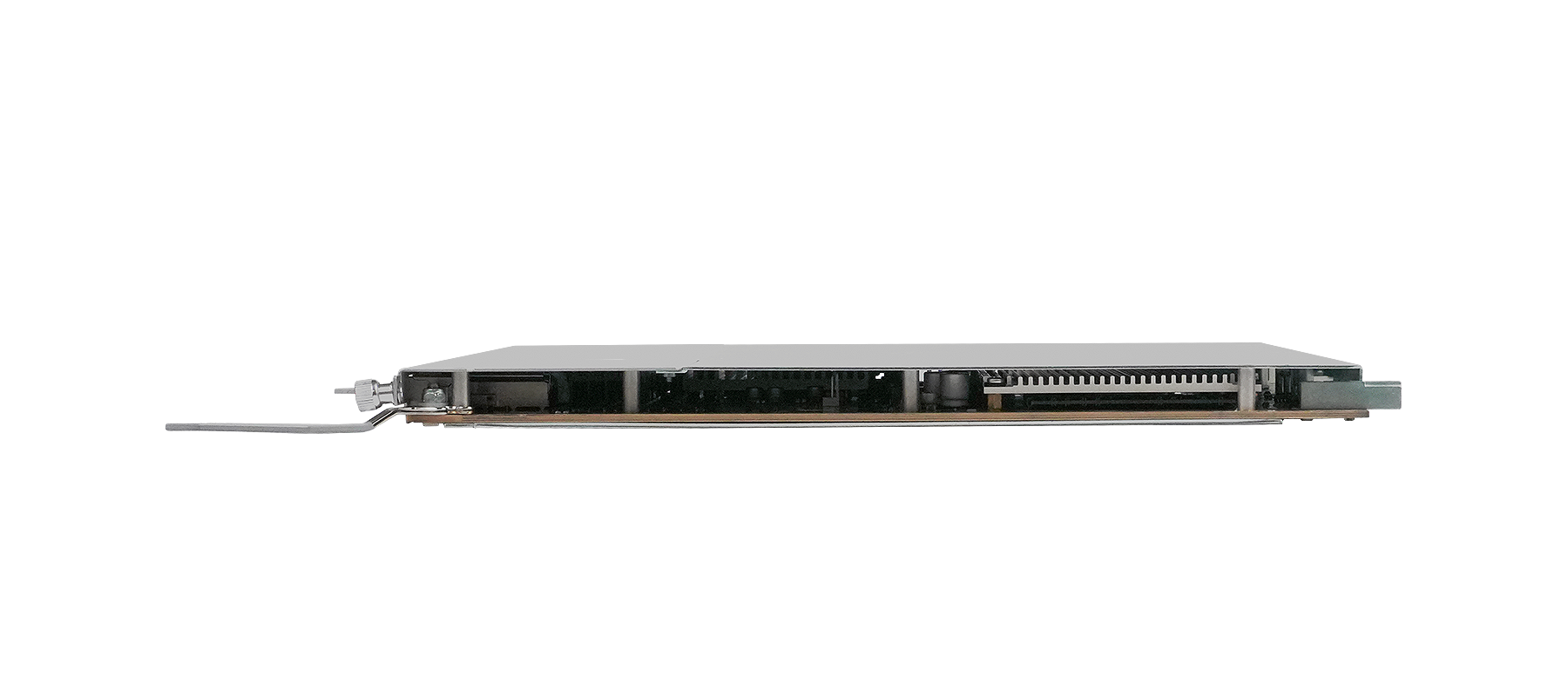

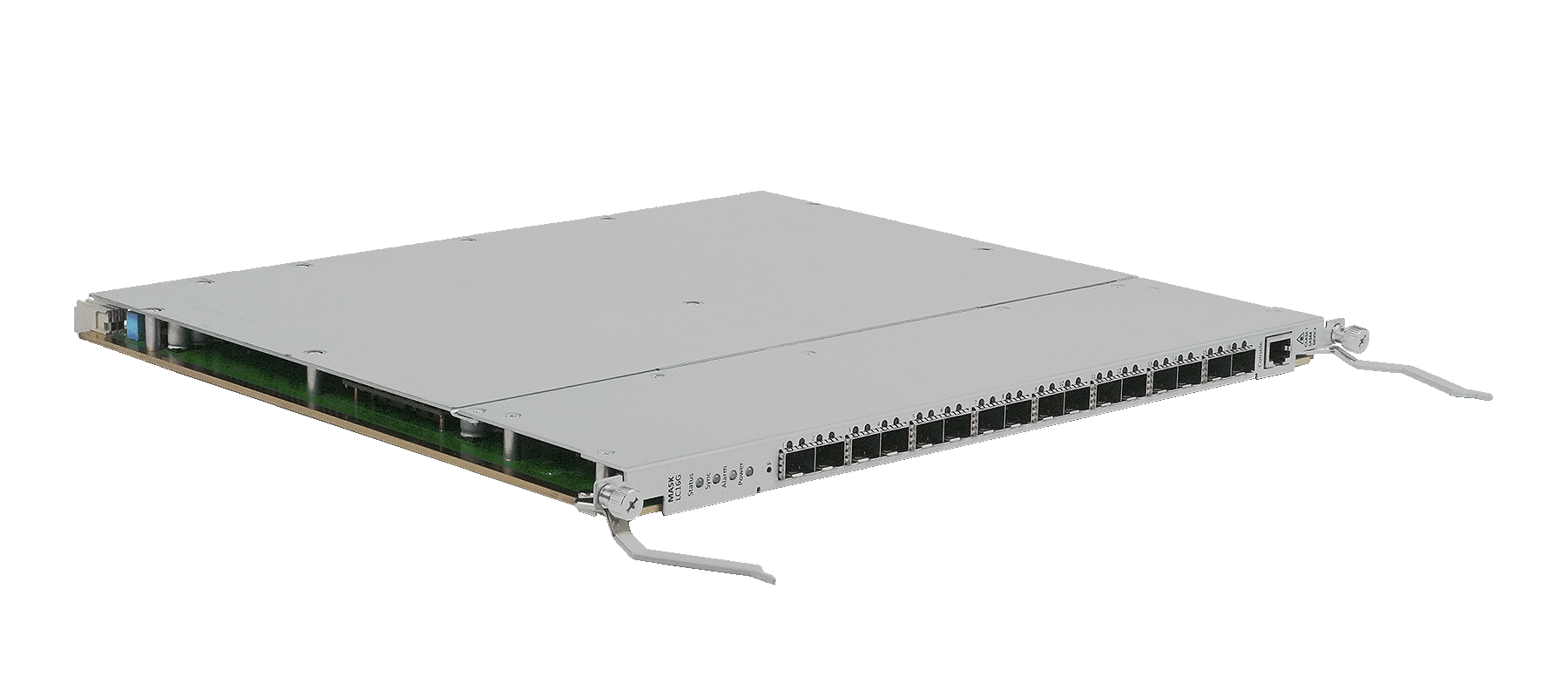

Модуль интерфейсов PON МA5K-LC16G

Интерфейсы:: 16xGPON

Описание

МA5K-LC16G — это модуль оптического доступа OLT GPON, разработанный для станционного оборудования серии MA5K.

Характеристики

Если вы хотите ознакомиться с полным техническим описанием, воспользуетесь разделом "Документы и файлы" ниже

Посмотреть datasheet

Интерфейсы:

2,5/1,25 Гбит/с GPON (SFP)

40GBASE-CR4 (CAUI-4)

Консольный порт RS-232 (RJ-45)

Процессор:

Тактовая частота процессора

2000 МГц

Количество ядер

Оперативная память

DDR4 SDRAM 8 ГБ 1200 МГц

Коммутатор:

Производительность коммутатора

120 Гбит/с

Таблица MAC-адресов

64k записей

Поддержка VLAN

До 4k в соответствии с 802.1Q

Параметры GPON SFP:

Среда передачи

Оптоволоконный кабель SMF: 9/125, G.652

Коэффициент разветвления

До 1:128 GPON

Поддержка функции измерения уровня мощности принимаемого сигнала RSSI

Да

Class B+:

Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472

Да

Максимальная дальность действия

20 км

Передатчик:

1490 нм РОС-лазер (DFB Laser)

• Скорость передачи данных: 2488 МБ/с

• Средняя выходная мощность: +1,5..+5 дБм

• Ширина спектральной линии: -20 дБ 1.0 нм

Приемник:

1310 нм APD/TIA

• Скорость передачи данных: 1244 МБ/с

• Чувствительность приемника: -28 м

• Оптическая перегрузка приемника: -8 дБм

Class C++:

Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472

Да

Максимальная дальность действия

40 км

Передатчик:

1490 нм РОС-лазер (DFB Laser)

• Скорость передачи данных: 2488 МБ/с

• Средняя выходная мощность: +7..+10 дБм

• Ширина спектральной линии: -20 дБ 1.0 нм

Приемник:

1310 нм APD/TIA

• Скорость передачи данных: 1244 МБ/с

• Чувствительность приемника: -32 м

• Оптическая перегрузка приемника: -12 дБм

• Динамический диапазон импульсного приемника: 20 дБ

Совместимость

Станционное оборудование XGS-PON OLT MA5160

Станционное оборудование XGS-PON OLT MA5020
