Модуль интерфейсов PON PLC8

Интерфейсы:: 8xGPON, 8x1G SFP

Описание

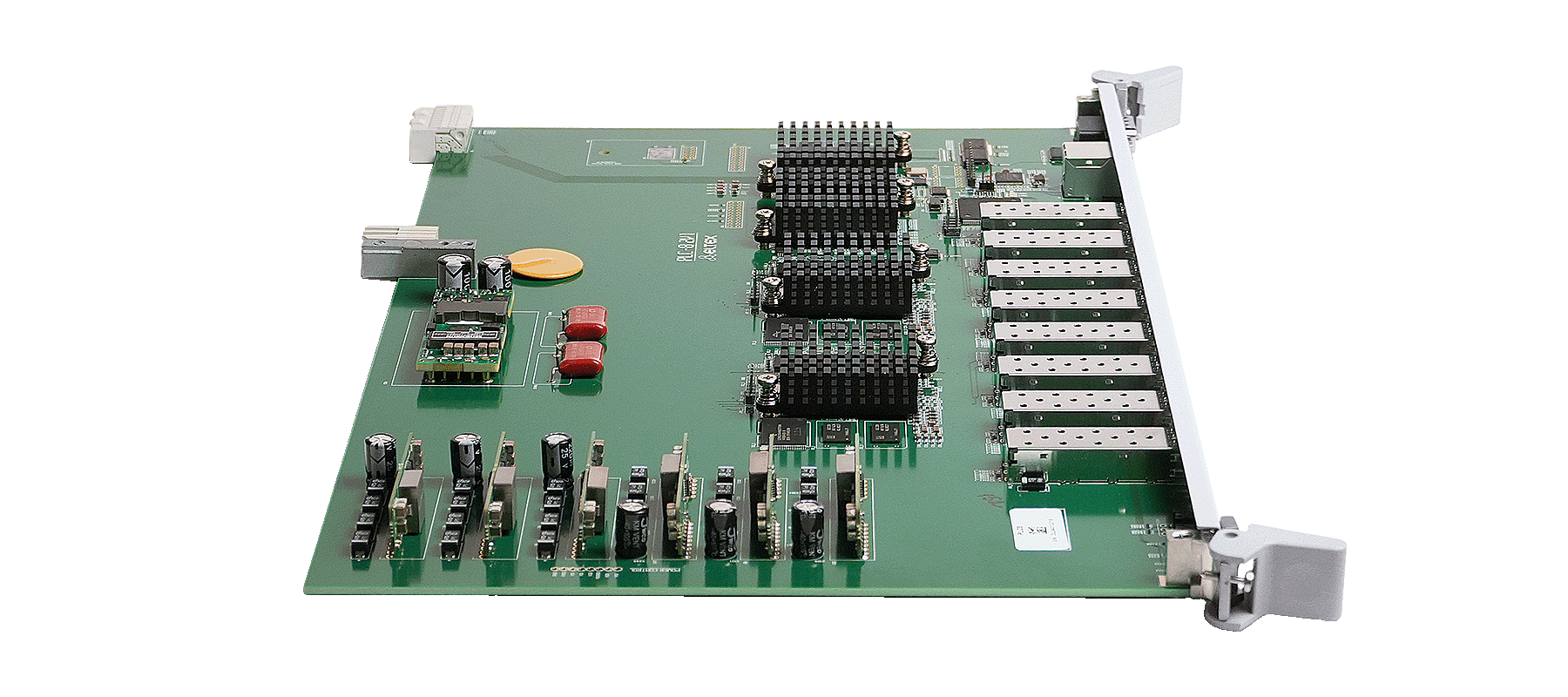

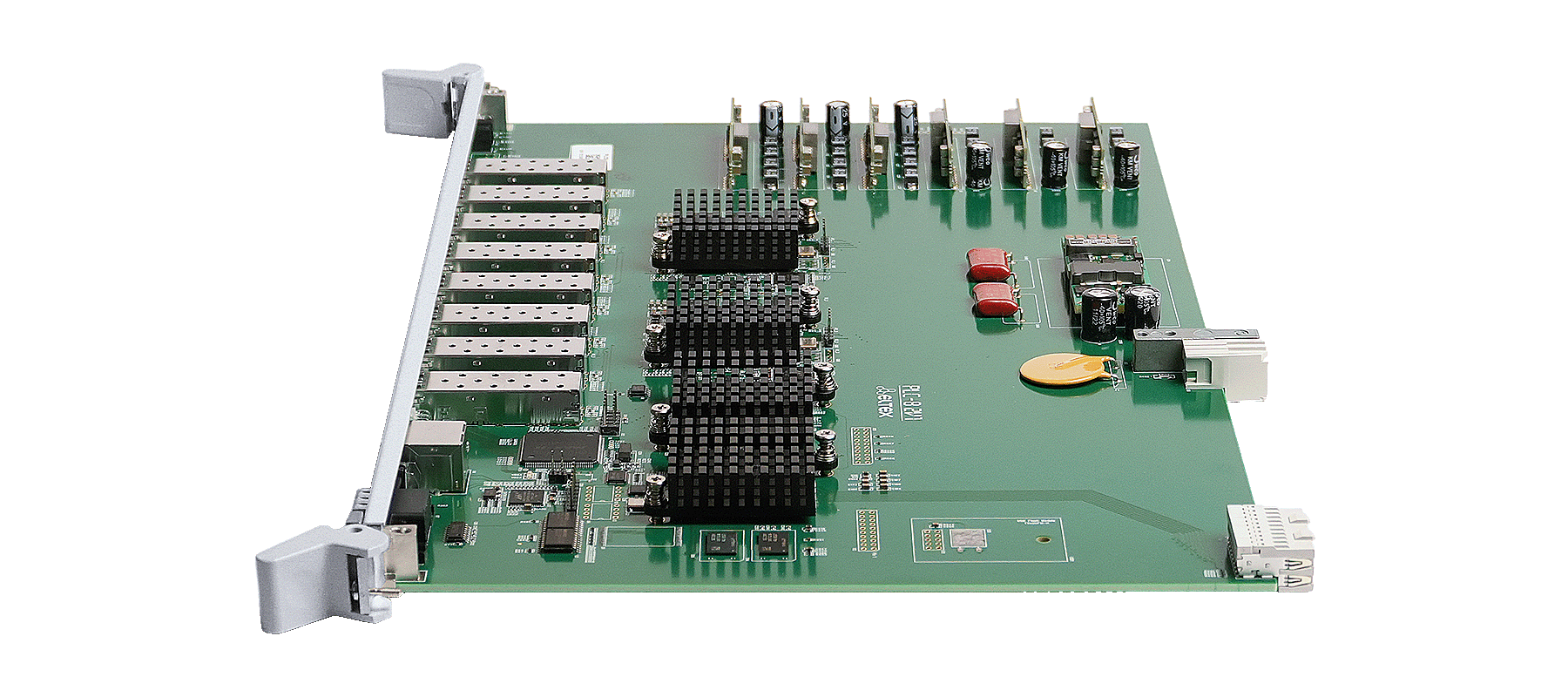

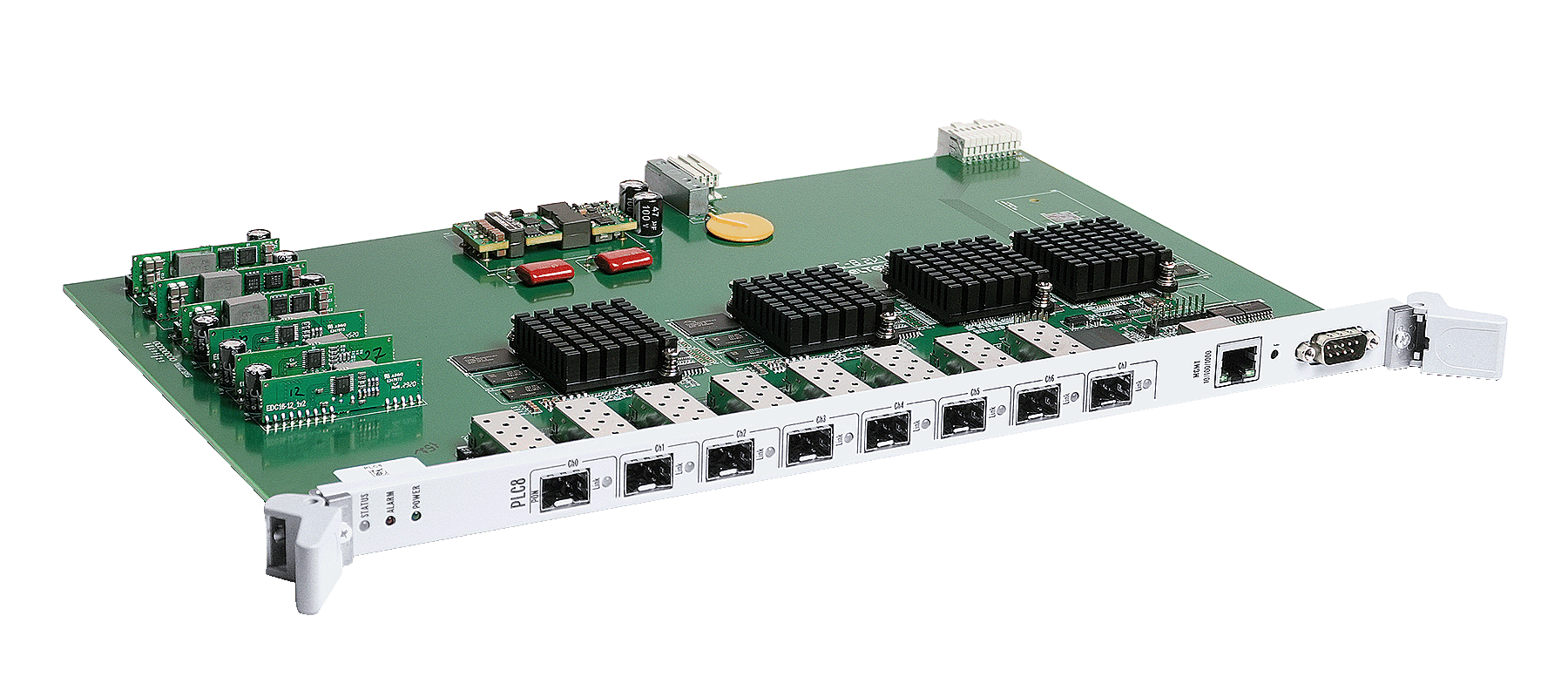

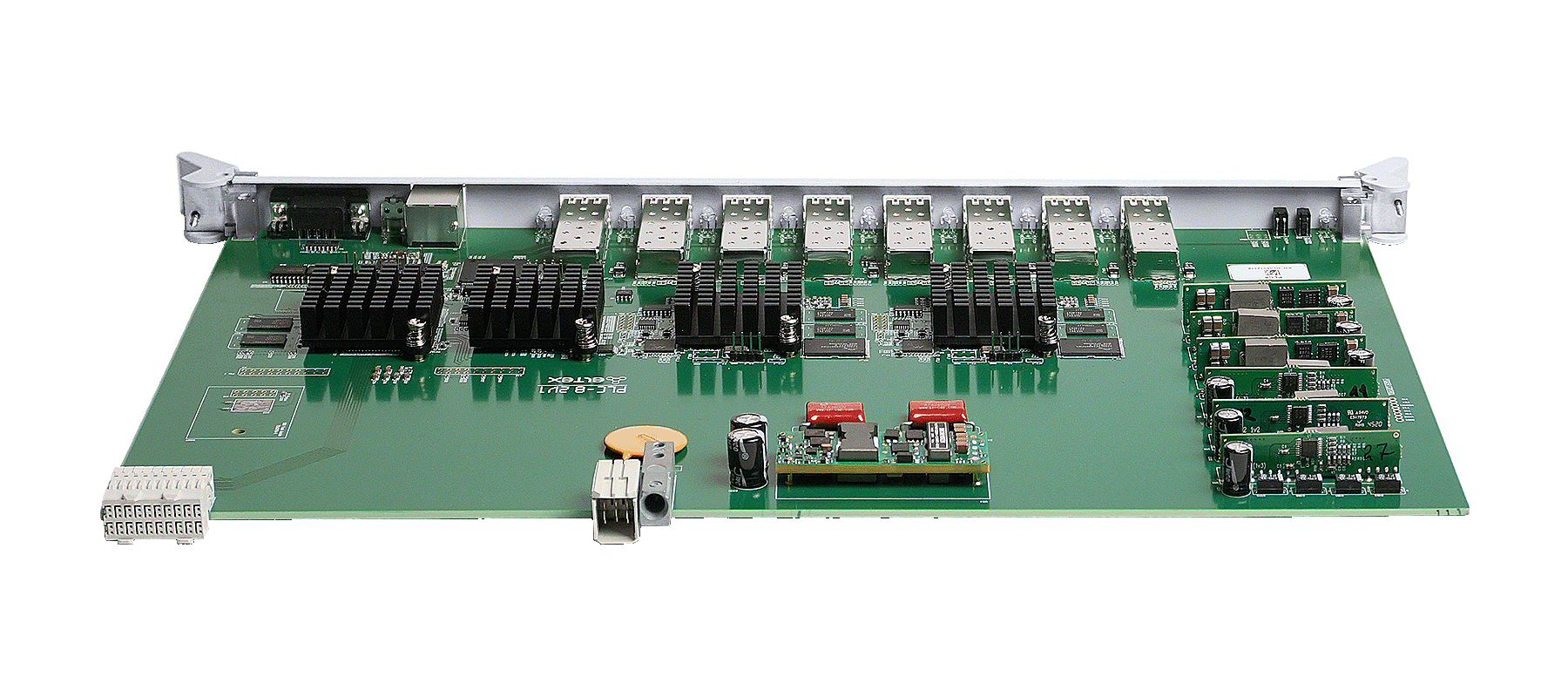

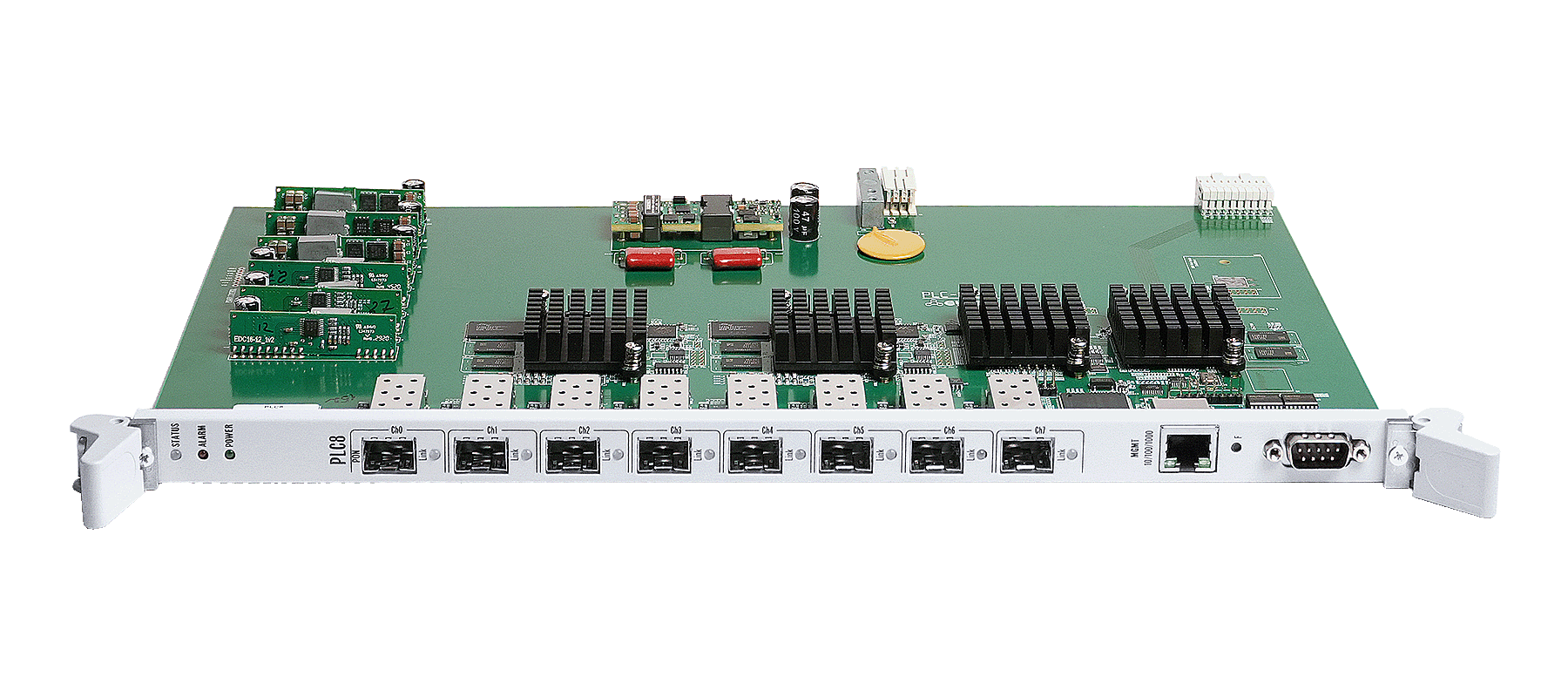

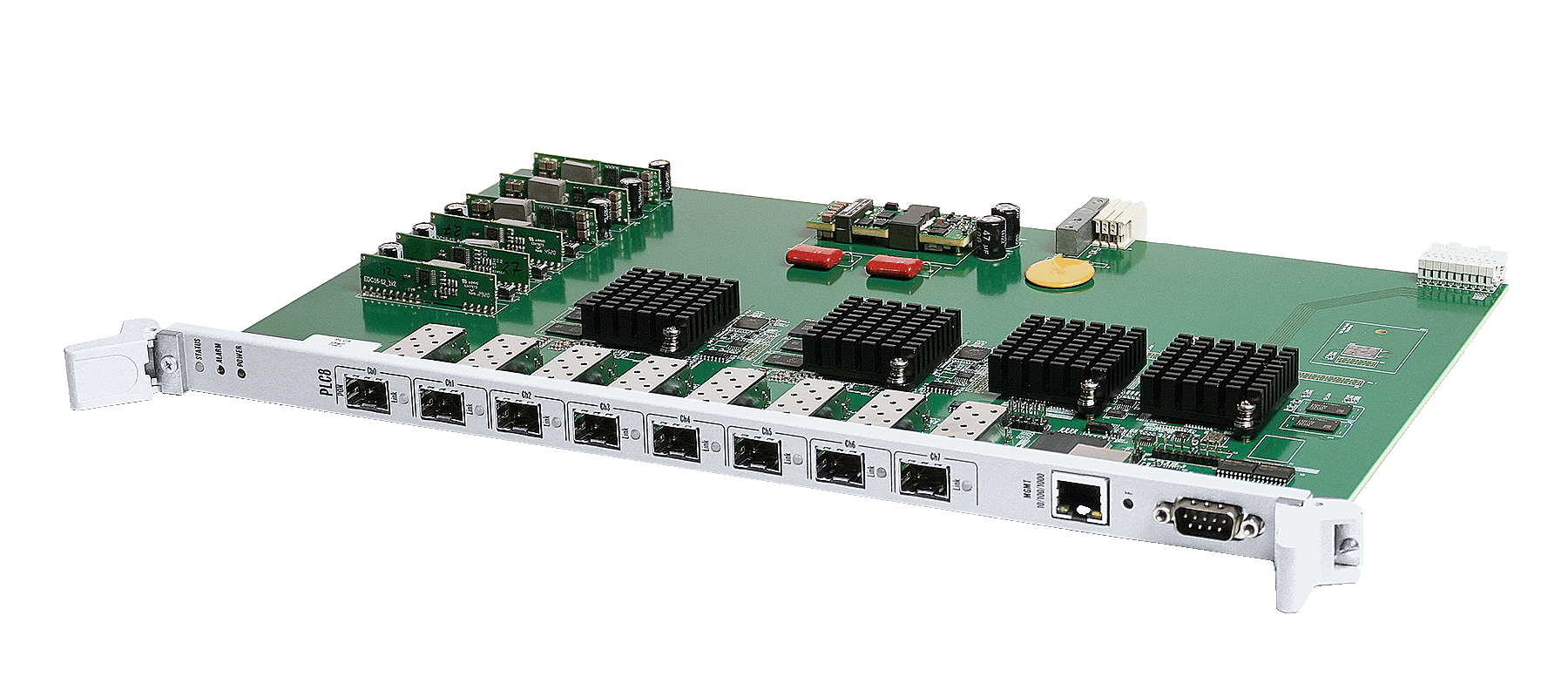

PLC8 — это модуль оптического доступа OLT GPON, разработанный для станционного оборудования MA4000-PX.

Характеристики

Если вы хотите ознакомиться с полным техническим описанием, воспользуетесь разделом "Документы и файлы" ниже

Посмотреть datasheet

Интерфейсы:

2,5/1,25 Гбит/с GPON (SFP)

10GBASE-KX4

Процессор:

Тактовая частота процессора

800 МГц

Количество ядер

Оперативная память

DDR2 SDRAM 256 МБ 800 МГц

Энергонезависимая память

2x32 МБ Serial Flas

Коммутатор:

Производительность коммутатора

128 Гбит/с

Таблица MAC-адресов

16k записей

Поддержка VLAN

До 4k в соответствии с 802.1Q

Качество обслуживания (QoS)

8 выходных приоритетных очередей для каждого порта

Режимы портов:

Для электрических портов

Дуплексный/полудуплексный режим 10/100/1000 Мбит/с

Для оптических портов

Дуплексный режим 1/10 Гбит/с

Параметры SFP PON:

Среда передачи

Оптоволоконный кабель SMF: 9/125, G.652

Коэффициент разветвления

До 1:64

Поддержка функции измерения уровня мощности принимаемого сигнала RSSI

Да

Поддержка DDM (вывод параметров в CLI):

• Уровень мощности принимаемого сигнала (Digital RSSI)

• Температура модуля (Module Temperature)

• Напряжение питания (Supply Voltage)

• Ток смещения лазера (Laser Bias Current)

• Выходная оптическая мощность

Class B+:

Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472

Да

Максимальная дальность действия

20 км

Передатчик:

1490 нм РОС-лазер (DFB Laser)

• Скорость передачи данных: 2488 МБ/с

• Средняя выходная мощность: +1,5..+5 дБм

• Ширина спектральной линии: -20 дБ 1.0 нм

Приемник:

1310 нм APD/TIA

• Скорость передачи данных: 1244 МБ/с

• Скорость передачи данных: -28 м

• Оптическая перегрузка приемника: -8 дБм

Class C++:

Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472

Да

Максимальная дальность действия

40 км

Передатчик:

1490 нм РОС-лазер (DFB Laser)

• Скорость передачи данных: 2488 МБ/с

• Средняя выходная мощность: +7..+10 дБм

• Ширина спектральной линии: -20 дБ 1.0 нм

Приемник:

1310 нм APD/TIA

• Скорость передачи данных: 1244 МБ/с

• Чувствительность приемника: -32 м

• Оптическая перегрузка приемника: -12 дБм

• Динамический диапазон импульсного приемника: 20 дБ

Совместимость

Станционное оборудование GPON OLT MA4000-PX
