Устройство электропитания UEP5-6
- Максимальный диапазон входного напряжения:
- 176–265 В AC, 305–460 В AC
- Номинальный диапазон входного напряжения:
- 200–240 В AC, 346–415 В AC
- Номинальное выходное напряжение:
- -48 В DC
- Диапазон выходного напряжения:
- -40...-58 В DC
Описание
Устройство UEP5-6 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства ЭЛТЕКС или других производителей с номинальным входным напряжением 48 В постоянного тока и мощностью до 9 кВт (180 А), а также для заряда двух комплектов свинцово-кислотных аккумуляторных батарей.

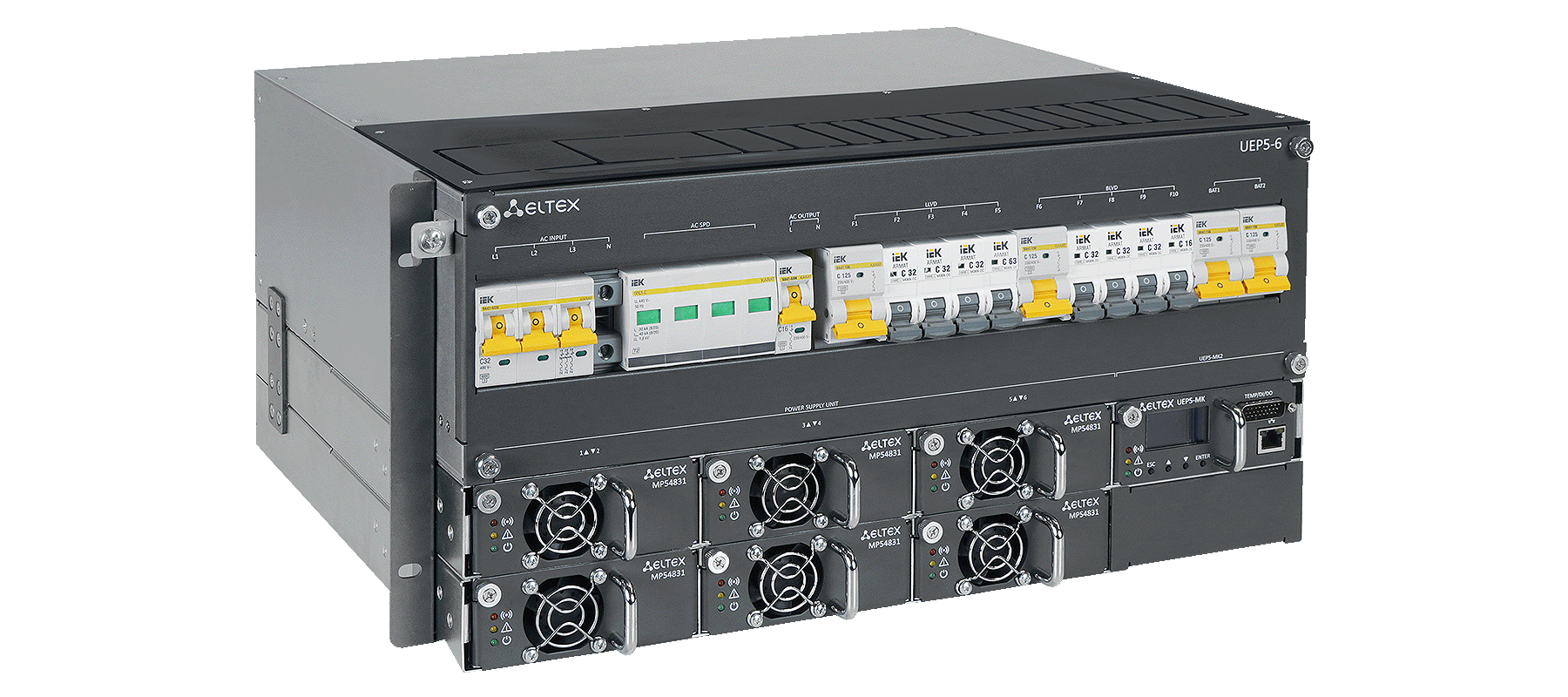

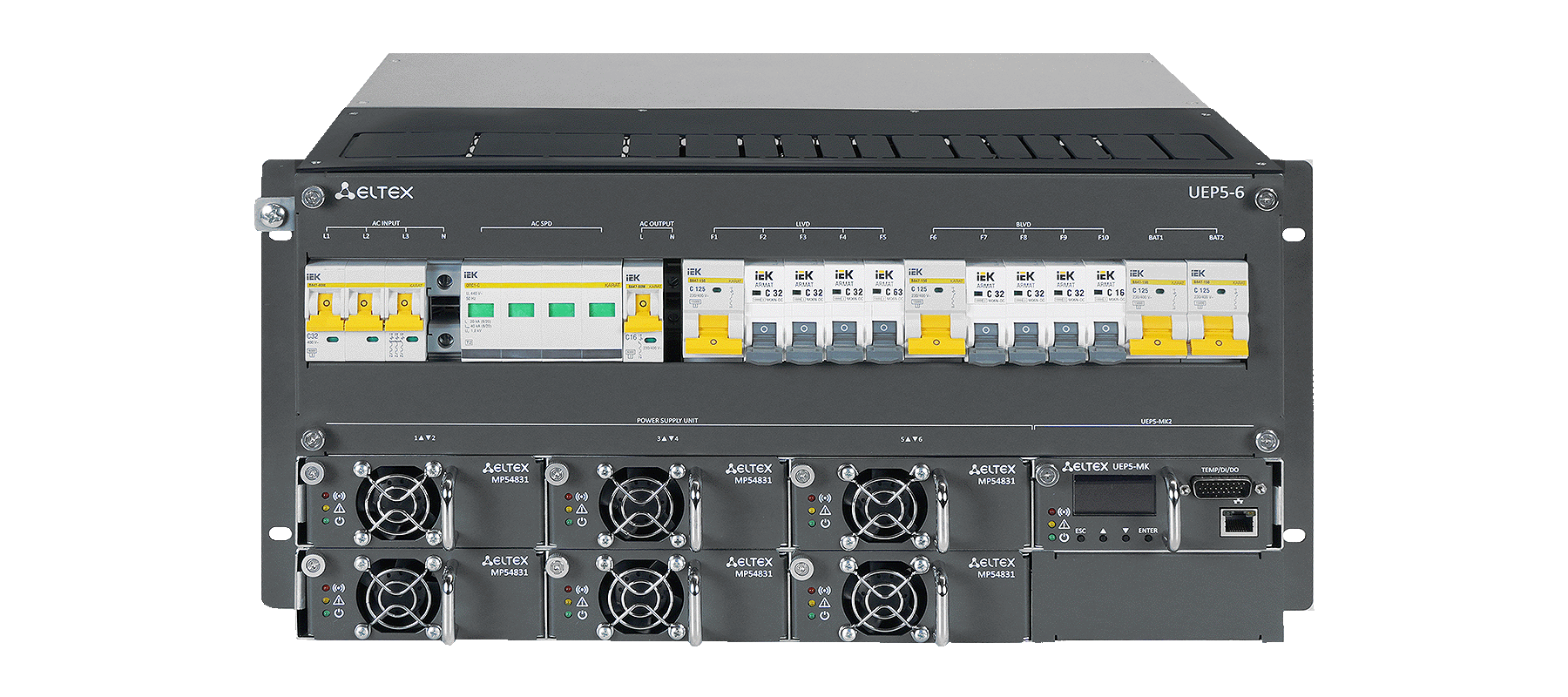

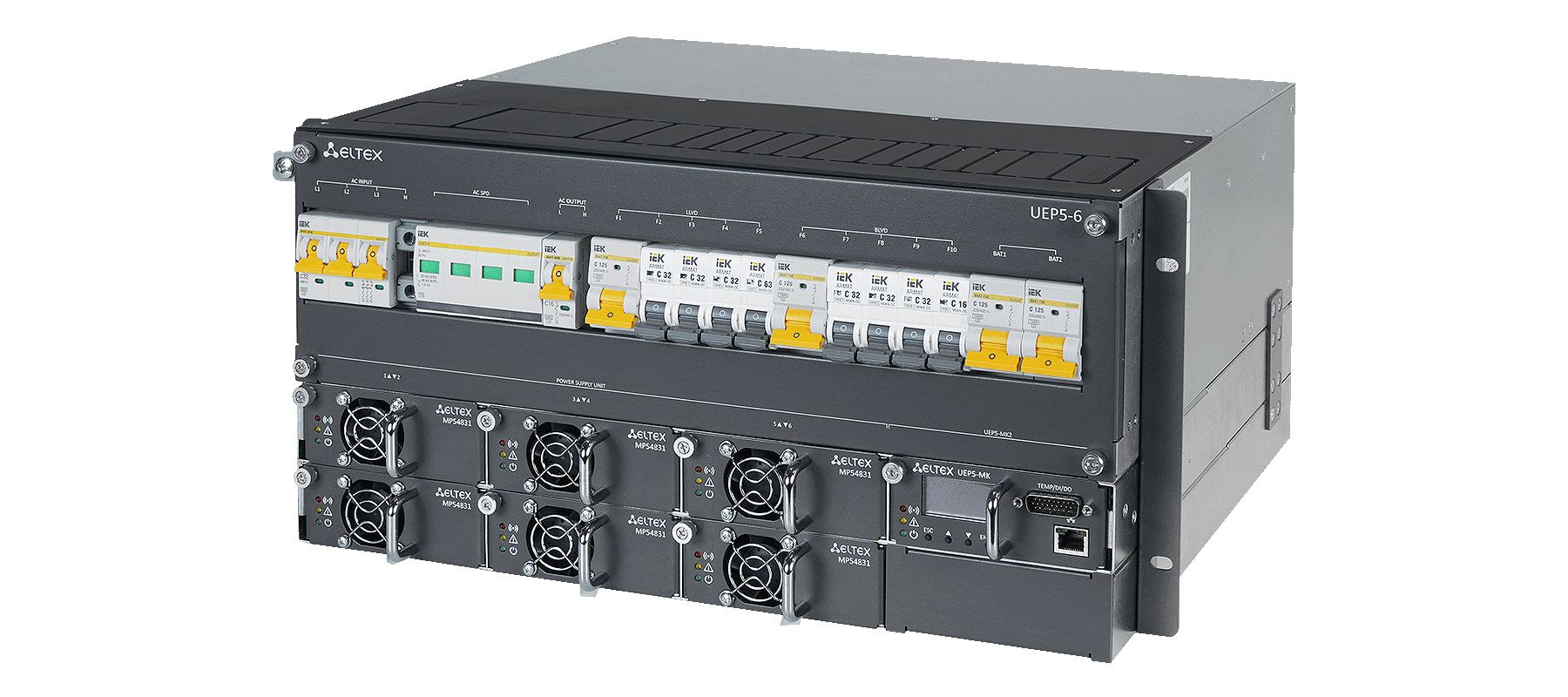

UEP5-6 представляет собой модульную электропитающую установку, конструктивно выполненную в виде типового 19" каркаса высотой 5U.
Улучшенные программы гарантии и поддержки
Вы можете расширить базовый набор услуг платными сервисами
Узнать больше
Характеристики
- Горячая замена силового модуля и модуля управления
- Подключение АКБ
- Защита АКБ от глубокого разряда
- Контроль параметров
- Поддержка протокола SNMP
- Web-интерфейс
- CLI
Тех.характеристики
Если вы хотите ознакомиться с полным техническим описанием, воспользуетесь разделом "Документы и файлы" ниже
Входные электротехнические параметры:
Тип сети: Однофазная 230 В
Максимальный диапазон входного напряжения
176–265 В AC
Номинальный диапазон входного напряжения
200–240 В AC
Входная частота
47–63 Гц
Коэффициент мощности
0,89
Тип сети: Трехфазная¹ 400 В
Максимальный диапазон входного напряжения
305–460 В AC
Номинальный диапазон входного напряжения
346–415 В AC
Входная частота
47–63 Гц
Коэффициент мощности
0,89
¹ Электропитание UEP5-6 осуществляется от четырехпроводной или пятипроводной сети трехфазного переменного тока
напряжением 400 В или однофазной сети напряжением 230 В, частотой 47-63 Гц
Выходные электротехнические параметры:
Номинальное выходное напряжение
-48 В DC
Диапазон выходного напряжения
-40...-58 В DC
Максимальный выходной ток
180 А
КПД
Не менее 90 %
Физические характеристики и условия окружающей среды:
Рабочая температура окружающей среды
От -5 до +50 °C
Температура хранения
От -40 до +70 °C
Рабочая влажность при температуре +25 °С
До 80%
Масса:
Устройство без модулей
15,6 кг
Сменный cиловой модуль МР54831
1,5 кг
Сменный модуль управления UEP5-MK2
0,7 кг
Устройство в полной комплектации
25,3 кг
Габариты (ШxВxГ):
Устройство электропитания UEP5-6
440x221x380 мм
Сменный силовой модуль MР54831
106x43x259 мм
Сменный модуль управления UEP5-MK2
106x43x212 мм
Количество силовых модулей в устройстве
6
Количество модулей управления в устройстве
1
Дистрибьютор нагрузки:
Входной автоматический выключатель
32 А, 6 кА
Ограничитель импульсного перенапряжения
In=20 кА, Un=400 В, Im=40 кА
Выходной автоматический выключатель (AC)
16 А, 6 кА
Автоматический выключатель неприоритетной нагрузки
5 шт
Автоматический выключатель приоритетной нагрузки
5 шт
Автоматический выключатель групп АКБ
125 А, 15 кА, 2 шт
Интерфейсы сменного модуля управления UEP5-MK2:
10/100BASE-TX (RJ-45)
1
ЖК-дисплей
Монохромный дисплей с диагональю 1,54" дюйма
Разрешение ЖК-дисплея
128 × 64 пикселей
Количество дискретных входов
6
Гальваническая развязка
Индивидуальная
Количество релейных дискретных выходов
6
Коммутируемая нагрузка
1 A, 30 В DC
0.3 A, 125 В AC
Гальваническая развязка
Индивидуальная
