Построение платформы умного дома для сетей общего пользования (на примере версии ELIS 2.1.2)

30 March 2026

Введение

Платформа умного дома ELIS представляет собой интегрированное решение для автоматизации управления устройствами умного дома. Решение обеспечивает централизованный контроль освещения, климата и безопасности через единый интерфейс.

Примечания и предупреждения

Подсказки содержат небольшие пояснения, помогающие быстрее освоить работу с оборудованием, или дополнительную информацию.

Примечания содержат важную информацию о настройке оборудования.

Предупреждения информируют пользователя о ситуациях, которые могут нанести вред, привести к некорректной работе системы или потере данных.

Глоссарий

Docker — платформа контейнеризации для изолированного запуска приложений со всеми требуемыми зависимостями.

Ansible — платформа автоматизации, используемая для настройки и управления IT-инфраструктурой, позволяющая автоматически управлять развертыванием, запуском и переносом программных продуктов.

Playbook (Ansible Playbook) — это YAML-файл, содержащий набор инструкций (play) для автоматизации задач с помощью Ansible. Описывает желаемое состояние системы, последовательность операций и параметры конфигурации.

Хаб — центральное устройство, координирующее работу и взаимодействие различных устройств умного дома.

Z-Wave — беспроводная технология (частота 868 МГц), обеспечивающая надежное соединение, низкое энергопотребление и широкую совместимость.

Zigbee — беспроводная технология (частота 2.4 ГГц), характеризующаяся формированием Mesh-сети и низким энергопотреблением.

Mesh-сеть — сеть, в которой устройства передают данные друг другу, расширяя зону покрытия и повышая надежность соединения.

MQTT — легкий протокол обмена сообщениями, часто используемый для связи Wi-Fi устройств умного дома с постоянным питанием.

O7 — протокол, предназначенный для безопасного и эффективного взаимодействия с Z-Wave хабом.

OpenVPN — протокол VPN, обеспечивающий безопасное и зашифрованное соединение для доступа к сети.

Постановка задачи

Целью данного документа является демонстрация операторского решения для построения и настройки сети IoT с функционалом видеонаблюдения на базе платформы умного дома ELIS, платформы видеонаблюдения EVI Cloud и оборудования компании Eltex.

Целевая аудитория

Данный документ будет полезен для инженеров, решающих задачи организации сети IoT с функционалом видеонаблюдения и требованием повышенной отказоустойчивости.

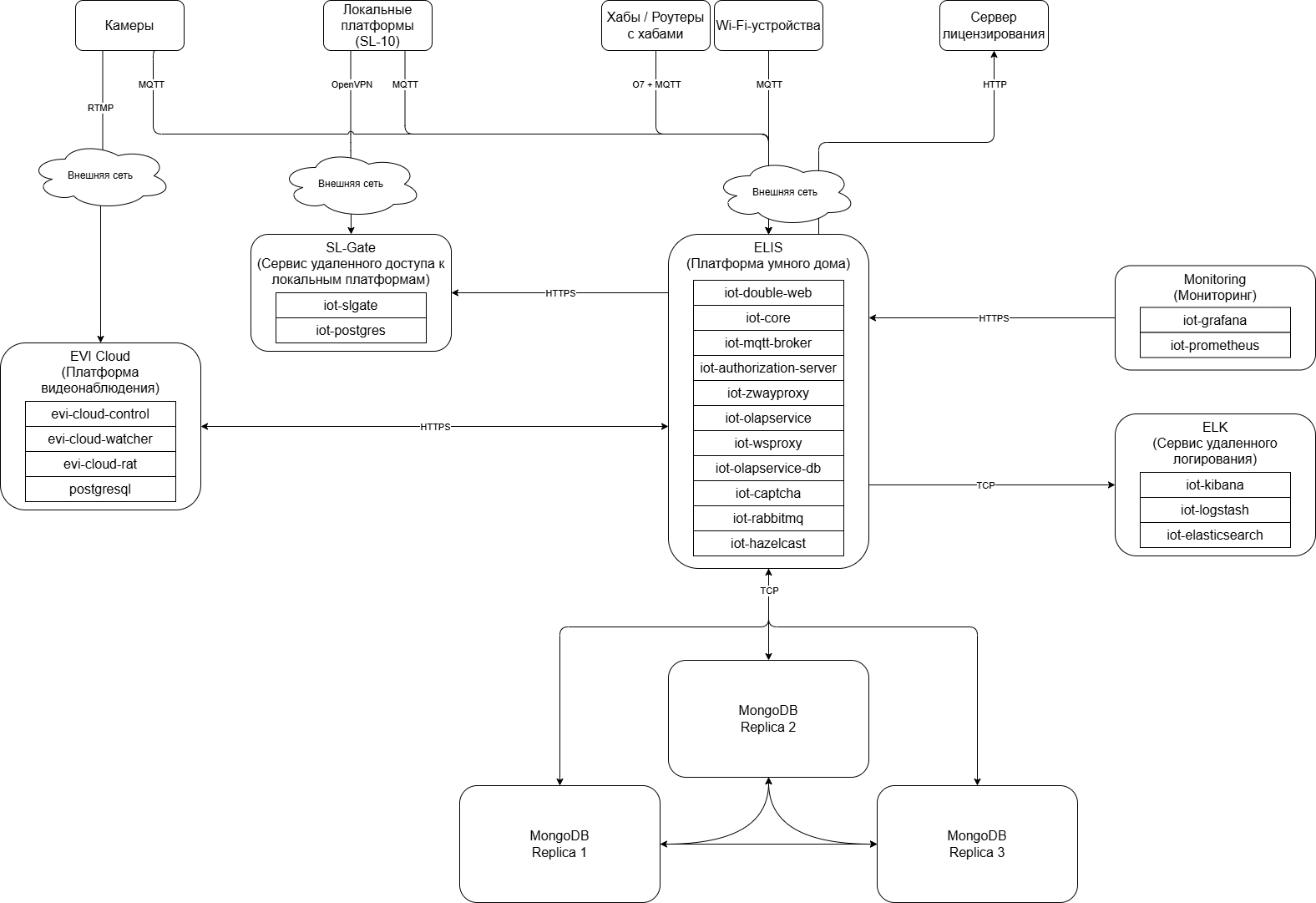

Предлагаемая схема сети

В предлагаемом решении рассматривается схема развертывания платформы умного дома с репликацией БД, а также функционалом видеонаблюдения, удаленного доступа к локальным платформам, мониторинга и удаленного сбора логов.

Преимущества решения

Отличительной особенностью данной схемы являются следующие ключевые преимущества:

Централизованное управление. Платформа умного дома ELIS предоставляет единую точку входа для управления всеми устройствами умного дома, использующими протоколы Z-Wave, Zigbee и MQTT, а также локальными платформами (SL-10-WBZ) и Wi-Fi камерами.
Повышенная отказоустойчивость. Сегментированная архитектура и репликация БД снижают риск потери данных и сбоев в работе системы, минимизируя простои и обеспечивая непрерывное функционирование.
Удаленный доступ и управление. SL-Gate обеспечивает удаленный доступ к локальным платформам из любой точки мира, где есть Интернет-соединение.
Видеонаблюдение и архивация. EVI Cloud предоставляет комплексное решение для обработки, хранения и трансляции видеопотоков.
Централизованный сбор и анализ логов. ELK позволяет оперативно выявлять и устранять проблемы, а также оптимизировать работу платформы на основе анализа логов.
Проактивное обнаружение и предотвращение проблем. Prometheus и Grafana обеспечивают своевременное обнаружение аномалий и потенциальных проблем, позволяя принимать меры до того, как они приведут к сбоям.

Возможные продуктовые решения

Хабы умного дома

Модель	Протокол подключения к платформе умного дома	Поддерживаемые протоколы связи с устройствами
SH-10-WZ	O7	Z-Wave
SH-20-WBZ	O7, MQTT	Wi-Fi, Z-Wave, Zigbee

Локальные платформы умного дома

Модель	Протокол подключения к платформе умного дома	Поддерживаемые протоколы связи с устройствами
SL-10-WBZ	MQTT, OpenVPN	Wi-Fi, Z-Wave, Zigbee (при наличии Zigbee USB-адаптера)

Умные Wi-Fi-устройства

Модель	Протокол подключения к платформе умного дома	Описание
SW-RLY01	MQTT	Двухканальное реле без нулевой линии
SW-RLY02	MQTT	Двухканальное реле с нулевой линией
SW-PLG01	MQTT	Розетка с мониторингом нагрузки
SW-PLG02	MQTT	Розетка с мониторингом нагрузки
SW-IRC01	MQTT	ИК-пульт с возможностью обучения

Умные Wi-Fi-камеры

Модель	Технология подключения к локальной сети	Протокол подключения к платформе	Протоколы передачи видео
HVC-102WE	Wi-Fi, Ethernet	MQTT	RTMP, RTSP
SV-CA111-W	Wi-Fi	MQTT	RTMP, RTSP
SV-CA104-W	Wi-Fi	MQTT	RTMP, RTSP
SV-CA113-WE	Wi-Fi, Ethernet	MQTT	RTMP, RTSP

Умные Ethernet-камеры

Модель	Технология подключения к локальной сети	Протокол подключения к платформе	Протоколы передачи видео
SV-BA101-E	Ethernet	MQTT	RTMP, RTSP
SV-BA114-E	Ethernet	MQTT	RTMP, RTSP

Умные Z-Wave-устройства

Модель	Протокол подключения к хабу умного дома	Описание
SZ-MCT rev.D	Z-Wave	Датчик открытия двери
SZ-PIR rev.D	Z-Wave	ИК-датчик движения и освещенности
SZ-AIR-HT01 rev.D	Z-Wave	Датчик температуры и влажности
SZ-WLK rev.D	Z-Wave	Датчик протечки воды
SZ-SMK	Z-Wave	Датчик дыма
SZ-SBR	Z-Wave	Двухклавишный беспроводной выключатель

Конфигурация предлагаемого решения

Конфигурация платформы видеонаблюдения EVI-Cloud

Установка сервисов видеонаблюдения

Системные требования

Для развертывания платформы видеонаблюдения EVI Cloud и её компонентов требуется операционная система Ubuntu 22.04 x64 LTS.

Требуется наличие процессора с поддержкой инструкций AVX.

Рекомендуемые системные требования сервера:

число аппаратных серверов — 1;
процессор — Intel, AMD (8+ процессорных ядер, для Intel – процессоры 11 поколения и выше, для AMD – процессоры поколения 5000 и выше);
оперативная память — 8 ГБ;
место на диске — 200 ГБ;
производительность дискового массива (чтение/запись) — 2000 IOPS.

Рекомендуемая конфигурация позволяет обеспечить стабильную работу платформы умного дома при следующей нагрузке:

Тип нагрузки	Количество
Одновременно активные камеры	1000
Одновременно активные пользователи	1000

Подготовка к установке

Обновление ядра

1
2
sudo apt update
sudo apt install --install-recommends linux-generic-hwe-22.04-edge

Установка платформы EVI Cloud

1. Подготовьте дистрибутив платформы видеонаблюдения EVI Cloud.

Для получения дистрибутива обратитесь с запросом в Коммерческий отдел ЭЛТЕКС.

Файлы конфигурации будут направлены вам в виде deb-пакетов, которые необходимо установить при помощи следующих команд:

Установка пакетов платформы видеонаблюдения EVI Cloud

1
2
3
sudo dpkg -i evi-cloud-control-1.6.2-1494.deb
sudo dpkg -i evi-cloud-watcher-1.6.2-544.deb
sudo dpkg -i evi-cloud-rat-1.6.2-873.deb

2. Инициализируйте БД платформы видеонаблюдения при помощи следующих команд:

Инициализация БД

1
2
3
4
cd /opt
sudo sh /opt/evi-cloud-control/sql/sql_insert.sh
sudo sh /opt/evi-cloud-watcher/sql/sql_insert.sh
sudo sh /opt/evi-cloud-rat/sql/sql_insert.sh

3. Сгенерируйте SSL-сертификат для защищенного доступа к платформе видеонаблюдения и её компонентам при помощи следующих команд:

1
2
3
sudo openssl req -x509 -sha256 -nodes -days 365 -newkey rsa:2048 -keyout /opt/evi-cloud-control/cert/server.key -out /opt/evi-cloud-control/cert/server.crt -subj "/C=XX/ST=StateName/L=CityName/O=CompanyName/OU=CompanySectionName/CN={server.address}"
sudo cp /opt/evi-cloud-control/cert/server* /opt/evi-cloud-watcher/cert
sudo cp /opt/evi-cloud-control/cert/server* /opt/evi-cloud-rat/cert

где server.address — IP-адрес или доменное имя сервера, на котором разворачивается платформа видеонаблюдения.

В процессе установки платформы видеонаблюдения EVI Cloud автоматически происходит регистрация компонентов платформы в качестве сервисов systemd, а также их запуск и включение в список сервисов, запускаемых при старте системы.

Настройка базовой конфигурации сервисов видеонаблюдения

1. Сконфигурируйте параметры для работы компонента evi-cloud-control платформы видеонаблюдения в файле /opt/evi-cloud-control/evi-cloud-control.conf:

sudo nano /opt/evi-cloud-control/evi-cloud-control.conf

Структура файла /opt/evi-cloud-control/evi-cloud-control.conf:

evi-cloud-control.conf

Описание основных параметров в файле evi-cloud-control.conf:

Жирным шрифтом выделены параметры, значения которых необходимо задать, опираясь на столбец "Значение по умолчанию" с учетом ваших индивидуальных требований.

Параметр	Значение по умолчанию	Требуемое значение	Описание
`api.api_host`	`0.0.0.0`	`IP-адрес или доменное имя сервера, где находится компонент evi-cloud-control`	Адрес компонента evi-cloud-control платформы видеонаблюдения. Данный адрес должен быть доступен для запросов из внешней сети.
`api.api_ssl_port`	`19999`	`19999`	HTTPS порт для доступа к API компонента evi-cloud-control.
`api.api_apikey`	`000000`	`Произвольный API-ключ`	API-ключ, который будет использоваться платформой умного дома ELIS и другими компонентами платформы видеонаблюдения для доступа к API компонента evi-cloud-control.
`database.db_port`	`5432`	`5432`	Порт БД PostgreSQL, к которому подключится компонент evi-cloud-control.
`stun.primery_port`	`3478`	`3478`	Порт STUN-сервера компонента evi-cloud-control. Используется в процессе установления соединения в WebRTC-сессии.
`stun.primery_host`	`0.0.0.0`	`IP-адрес или доменное имя сервера, где находится компонент evi-cloud-control`	Адрес, который будет прослушивать компонент evi-cloud-control для ответов на STUN-запрос.
`stun.enable`	`false`	true	Включение функционала STUN-сервера в компоненте evi-cloud-control.
`event.url`	`http://iot-evi-cloud.eltex.local:8071/api/v1/evi/event`	`https://domain.name:port/api/v1/evi/event?api_key=CHANGE_ME` где `domain.name` — доменное имя сервера платформы умного дома (файл vars/default.yml, параметр iot.serverName); `port` — HTTPS-порт (файл vars/default.yml, параметр iot.web.httpsPort); `?api_key=CHANGE_ME` — Ключ который указывается в service_parameters.yml при конфигурации ELIS.	Ссылка на платформу умного дома ELIS, которой будут отправляться события от платформы видеонаблюдения.
